Producent: ZWARpol

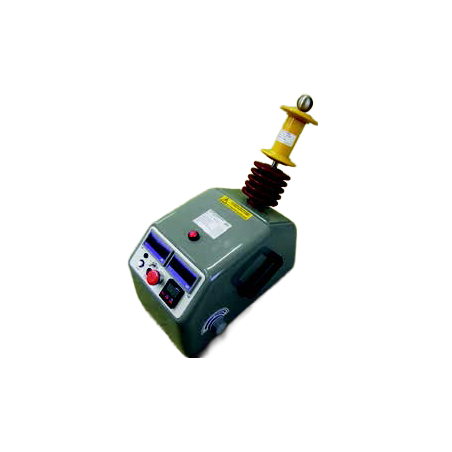

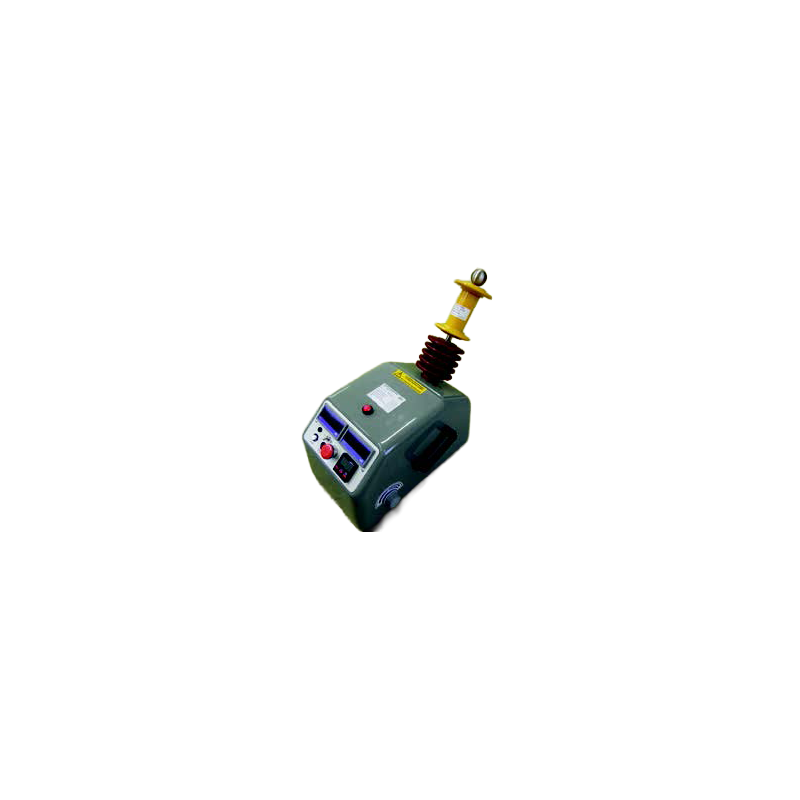

Aparaty do badania kabli typu ABK

Aparaty typu ABK to urządzenia znakomicie sprawdzające się w próbach odbiorczych kabli energetycznych średniego napięcia. Ich niewielkie rozmiary i ergonomiczna budowa pozwalają na proste użytkowanie podczas badań terenowych. Aparaty do badania kabli ABK, określane często również nazwą „KENETRON” od wielu lat cieszą się zaufaniem wielu klientów zarówno w kraju jak i zagranicą. Aparaty typu ABK stanowią źródło napięcia wyprostowanego jednopołówkowo. Jednak poprzez łatwy demontaż prostownika możliwe jest otrzymanie również źródła napięcia przemiennego.

Charakterystyka:

ABK typu C

• Różne zakresy napięcia wyprostowanego – zależnie od modelu: 45, 55, 63 lub 70 kV;

• Cyfrowe mierniki umożliwiające pomiar rzeczywistej wartości skutecznej True RMS prądu i napięcia;

• Pomiar składowej stałej i przemiennej prądu upływu;

• Zminimalizowany błąd pomiaru napięcia.


     ABK 45C                      ABK 63C                         ABK 70C
     ABK 55C

ABK typu A

• Różne zakresy napięcia wyprostowanego – zależnie od modelu: 45, 55, 63 lub 70 kV;

• Mierniki analogowe prądu i napięcia;

• Pomiar składowej stałej prądu upływu.



      ABK 45A                ABK 63A                         ABK 70A
      ABK 55A

Dane Techniczne:

Typ ABK-45C ABK-45A ABK-55C ABK-55A ABK-63C ABK-63A ABK-70C ABK-70A
Napięcie zasilania 50 Hz (V) 230 230 230 230 230 230 230 230
Napięcie wtórne przemienne (kV) 0-32 0-32 0-39 0-39 0-45 0-45 0-50 0-50
Napięcie wtórne wyprostowane (kV) 0-45 0-45 0-55 0-55 0-63 0-63 0-70 0-70
Prąd maksymalny ciągły (mA) 6 6 10 10 10 10 5 6
Prąd maksymalny 30-min (mA) 10 10 10 15 15 15 6 6
Napięcie probiercze DC aparatu (kV) 54 54 66 66 76 76 84 84
Dokładność pomiaru napięcia (%) ±2 ±4 ±2 ±2 ±2 ±2 ±2 ±2
Dokładność pomiaru prądu (%) ±2 ±2 ±2 ±2 ±2 ±2 ±3 ±3
Biegunowość napięcia DC + + + + + + + +
Masa (kg) 26 26 26 26 48 48 40 40

Zalety:

• Płynna regulacja napięcia;

• Blokada bezpieczeństwa zapobiegająca przypadkowemu załączeniu napięcia;

• Zabezpieczenie aparatu przy pomocy elektronicznego wyzwalacza przeciążeniowego;

• Łatwe użytkowanie dzięki odpowiednim systemom sterowania i sygnalizacji;

• Ergonomiczna budowa ułatwiająca przeprowadzanie prób;

• Mobilność;

• Możliwość wykorzystania jako źródło wysokiego napięcia wyprostowanego lub przemiennego;

• Przystosowanie do prób terenowych dzięki wytrzymałej obudowie wykonanej ze stopu aluminium i możliwości demontażu prostownika;

• Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością wg PN-EN ISO 9001:2009.

Opcjonalne wyposażenie:

• Drążek rozładowczy;

• Przewód WN - długość zgodnie z potrzebami klienta.
