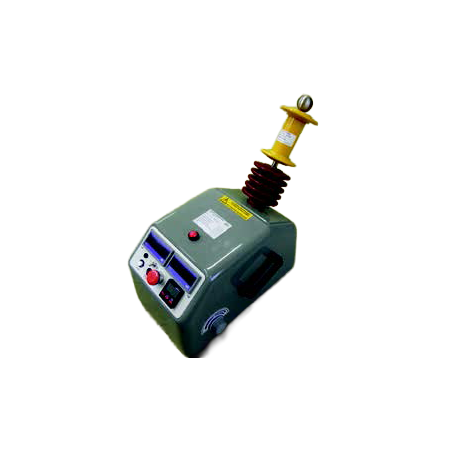

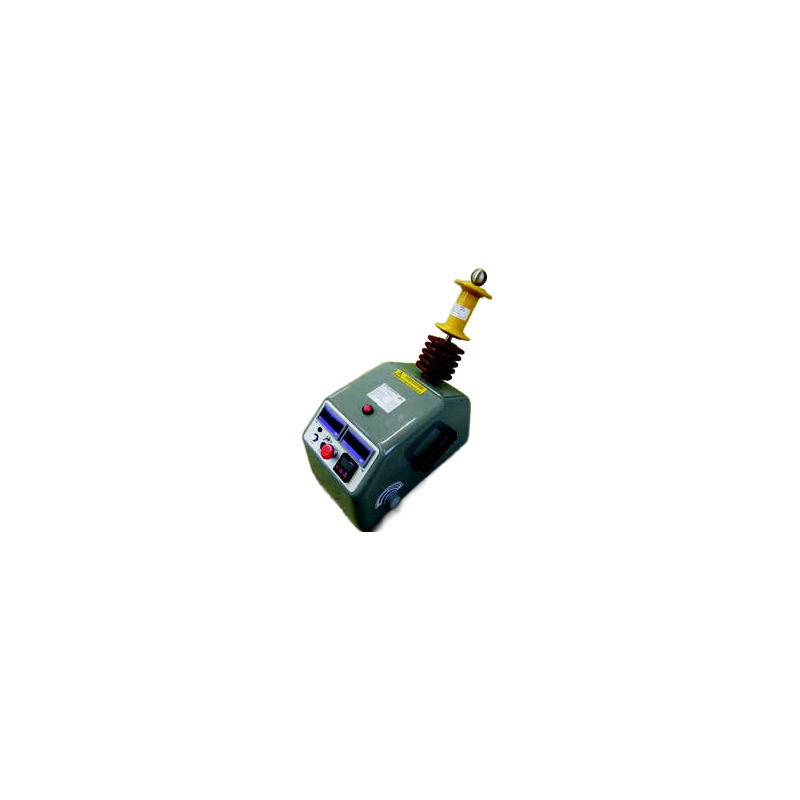

Appareils de test de câbles de type ABK

Les appareils de type ABK sont idéaux pour les tests de réception des câbles électriques moyenne tension. Leur petite taille et leur conception ergonomique facilitent leur utilisation sur le terrain. Les appareils de test de câbles ABK, souvent appelés « KENETRON », bénéficient depuis de nombreuses années de la confiance de nombreux clients en Pologne et à l'étranger. Ils fournissent une source de tension redressée demi-onde. Cependant, en démontant facilement le redresseur, il est également possible d'obtenir une source de tension alternative.

Caractéristiques :

ABK type C

• Différentes plages de tension redressée – selon le modèle : 45, 55, 63 ou 70 kV ;

• Compteurs numériques permettant la mesure de la valeur efficace vraie du courant et de la tension ;

• Mesure des composantes continue et alternative du courant de fuite ;

• Erreur de mesure de tension minimisée.


     ABK 45C                      ABK 63C                           ABK 70C
     ABK 55C

ABK type A

• Différentes plages de tension redressée – selon le modèle : 45, 55, 63 ou 70 kV ;

• Courantomètres et voltmètres analogiques ;

• Mesure de la composante continue de la fuite Courant.



      ABK 45A                ABK 63A                          ABK 70A
     ABK 55A

Données techniques :

Type ABK-45C ABK-45A ABK-55C ABK-55A ABK-63C ABK-63A ABK-70C ABK-70A
Tension d'alimentation : 50 Hz (V) 230 230 230 230 230 230 230 230
Tension secondaire CA (kV) 0-32 0-32 0-39 0-39 0-45 0-45 0-50 0-50
Tension secondaire redressée (kV) 0-45 0-45 0-55 0-55 0-63 0-63 0-70 0-70
Courant continu maximal (mA) 6 6 10 10 10 5 6
Courant maximal 30 min (mA) 10 10 10 15 15 15 6 6
Tension d'essai CC de l'appareil (kV) 54 54 66 66 76 76 84 84
Précision de la mesure de tension (%) ±2 ±4 ±2 ±2 ±2 ±2 ±2 ±2
Précision de la mesure du courant (%) ±2 ±2 ±2 ±2 ±2 ±2 ±3 ±3
Polarité de la tension CC + + + + + + + +
Poids (kg) 26 26 26 48 48 40 40

Avantages :

• Régulation de tension fluide ;

• Sécurité Verrouillage pour éviter toute remise sous tension accidentelle ;

• Protection de l'appareil par déclencheur électronique de surcharge ;

• Simplicité d'utilisation grâce à des systèmes de commande et de signalisation adaptés ;

• Conception ergonomique pour des tests aisés ;

• Mobilité ;

• Utilisable comme source haute tension redressée ou alternative ;

• Adapté aux essais sur le terrain grâce à un boîtier en alliage d'aluminium durable et à la possibilité de démonter le redresseur ;

• Paramètres du processus de production conformes au système de gestion de la qualité selon la norme PN-EN ISO 9001:2009.

Équipements en option :

• Tige de décharge ;

• Câble HT - longueur selon les besoins du client.
