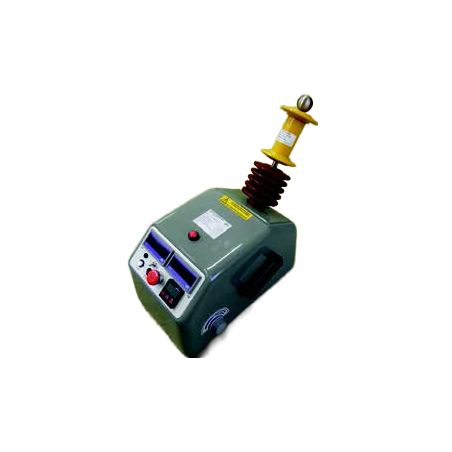

Kabelprüfgeräte Typ ABK

ABK-Geräte eignen sich ideal für die Abnahmeprüfung von Mittelspannungskabeln. Ihre geringe Größe und das ergonomische Design ermöglichen eine einfache Handhabung bei Feldtests. ABK-Kabelprüfgeräte, oft auch als „KENETRON“ bezeichnet, genießen seit vielen Jahren das Vertrauen vieler Kunden im In- und Ausland. ABK-Geräte liefern eine halbwellengleichgerichtete Spannung. Durch einfache Demontage des Gleichrichters ist es jedoch auch möglich, eine Wechselspannungsquelle zu erhalten.

Merkmale:

ABK Typ C

• Verschiedene gleichgerichtete Spannungsbereiche – je nach Modell: 45, 55, 63 oder 70 kV;

• Digitale Messgeräte zur Messung des Echteffektivwerts von Strom und Spannung;

• Messung der Gleich- und Wechselstromkomponenten des Leckstroms;

• Minimierter Spannungsmessfehler.


     ABK 45C                    ABK 63C                         ABK 70C
     ABK 55C

ABK Typ A

• Verschiedene gleichgerichtete Spannungsbereiche – je nach Modell: 45, 55, 63 oder 70 kV;

• Analoge Strom- und Spannungsmessung Messgeräte;

• Messung des Gleichstromanteils des Ableitstroms.



      ABK 45A              ABK 63A                    ABK 70A
      ABK 55A

Technische Daten:

Typ ABK-45C ABK-45A ABK-55C ABK-55A ABK-63C ABK-63A ABK-70C ABK-70A
Versorgungsspannung 50 Hz (V) 230 230 230 230 230 230 230 230 230
AC-Sekundärspannung (kV) 0-32 0-32 0-39 0-39 0-45 0-45 0-50 0-50
Sekundärgleichgerichtete Spannung (kV) 0-45 0-45 0-55 0-55 0-63 0-63 0-70 0-70
Maximaler Dauerstrom (mA) 6 6 10 10 10 5 6
Maximaler Strom 30 min (mA) 10 10 10 15 15 15 6 6
Gleichstromprüfspannung des Geräts (kV) 54 54 66 66 76 76 84 84
Genauigkeit der Spannungsmessung (%) ±2 ±4 ±2 ±2 ±2 ±2 ±2 ±2 ±2
Strommessgenauigkeit (%) ±2 ±2 ±2 ±2 ±2 ±2 ±3 ±3
Spannungspolarität DC + + + + + + + +
Gewicht (kg) 26 26 26 26 48 48 40 40

Vorteile:

• Gleichmäßige Spannungsregelung;

• Sicherheit Verriegelung gegen versehentliches Wiedereinschalten der Spannung;

• Geräteschutz mit elektronischem Überlastauslöser;

• Einfache Bedienung dank entsprechender Steuerungs- und Signalsysteme;

• Ergonomisches Design für einfache Prüfungen;

• Mobilität;

• Kann als gleichgerichtete oder Wechselspannungsquelle verwendet werden;

• Geeignet für Feldtests dank robustem Gehäuse aus Aluminiumlegierung und der Möglichkeit, den Gleichrichter zu zerlegen;

• Produktionsparameter entsprechen dem Qualitätsmanagementsystem PN-EN ISO 9001:2009.

Optionale Ausstattung:

• Entladestab;

• Hochspannungskabel – Länge nach Kundenwunsch.
