Výrobce: EMC Prima

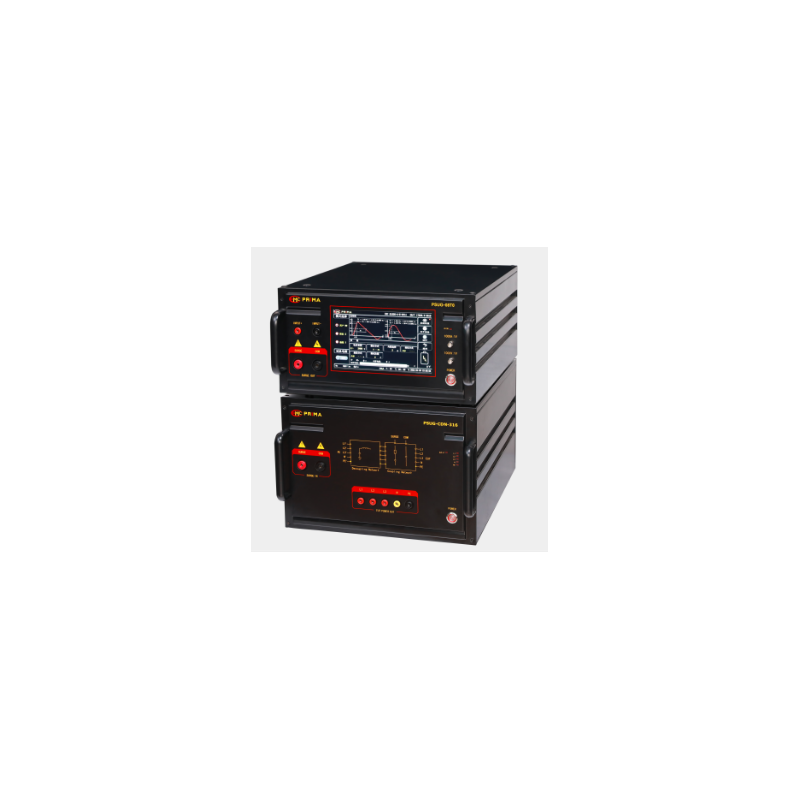

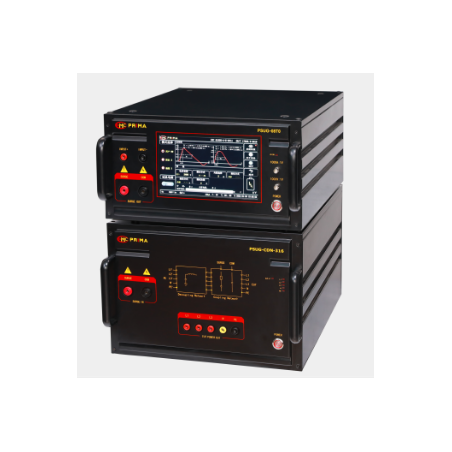

Simulátor přepětí PSUG-08T0 CDN-316

  • PSUG-08T0 CDN-316

PSUG-08T0 je pokročilý generátor přepětí navržený pro přísné testování odolnosti proti elektromagnetickému (EMC) přepětí (SUG). Jeho hlavním účelem je vyhodnotit výkon silových kabelů a vnitřních propojení elektrických a elektronických zařízení v podmínkách vysokoenergetického přechodového rušení, které může být způsobeno přepínáním obvodů nebo přirozenými údery blesku.

Funkce zařízení:

  • Podporuje vícekanálové testování
  • Volné přepínání kladné a záporné polarity
  • Přepínání mezi čínštinou a angličtinou jedním tlačítkem
  • Vestavěné parametry vyhovující mezinárodním standardům
  • Vysoce kvalitní kvalita a odolnost
  • Maximální zkušební napětí až 8000 V
  • 10,1palcový barevný dotykový displej
  • Vestavěné měření teploty, vlhkosti, času a vysokonapěťové zobrazení v reálném čase
  • Asynchronní fázový úhel nebo nastavitelný v rozsahu 0~360°
  • Automatické přepínání režimu plné rychlosti nárazového testu
  • Vestavěné rozhraní RJ45, možnost dálkového ovládání (volitelné)
  • Vestavěná diferenciální vysokonapěťová sonda a proudový transformátor pro měření průběhu

Soulad se standardy:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

200V ~ 8000V 10% £
Parametr Hodnota
Model produktu PSUG-08T0
Napětí naprázdno
Rozlišení napětí 1 V
Doba vzestupu 1,2 µs 30 % £
Trvání 50 µs £20 %
Zkratový proud 100 A ~ 4000 A ±10 %
Doba vzestupu 8 µs ±20 %
Trvání 20 µs ±20 %
Polarita výstupu +, -, +/-, -/+
Výstupní impedance 2 Ω
Přepětí 0 ~ 8000 V
Interval pulsu 5s ~ 9999s
Počet testovacích impulsů 1c ~ 60000c
Režim spouštění Ruční, externí, interval
Fázová synchronizace 0° ~ 359° (50 Hz nebo 60 Hz) (Synchronní/Asynchronní)

CDN:

Parametr Hodnota
Model produktu CDN-316
Typ spojky Třífázová pětivodičová spojka
Oddělení zátěže UAC MAX 440V / 16A, UDC MAX 220V / 16A
Spojovací kondenzátor 9 μF (L-PE), 18 μF (L-L)
Odporová spojka 12 Ω, 2 Ω
Zbytkové impulsní napětí na konci spojky EUT Ne více než 15 % zkušebního napětí nebo 2× jmenovité vazební/oddělovací napětí
