Symulator przepięć PSUG-08T0 CDN-316
Symulator przepięć PSUG-08T0 CDN-316

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

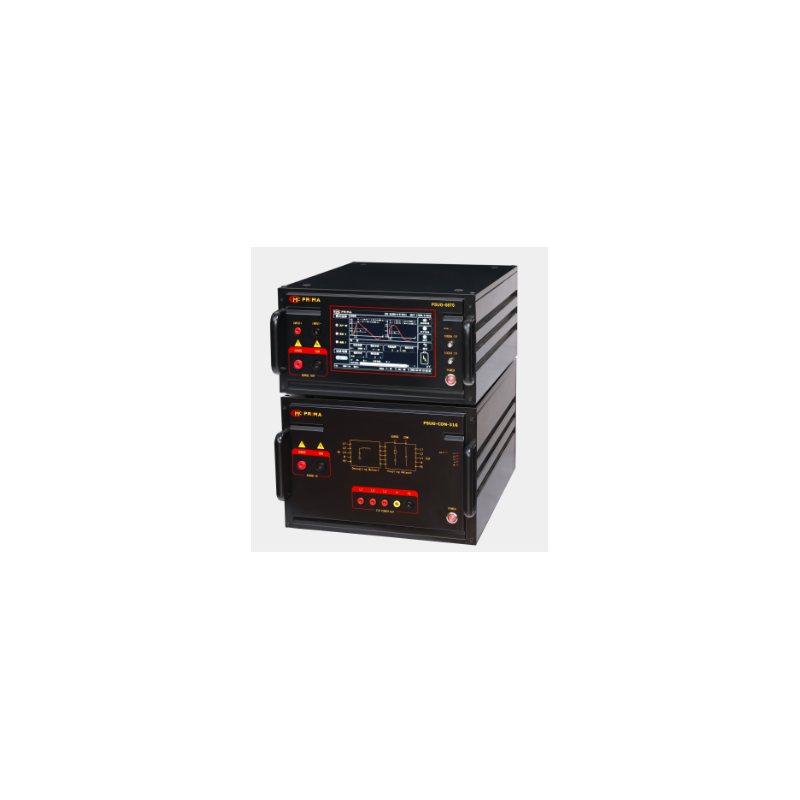

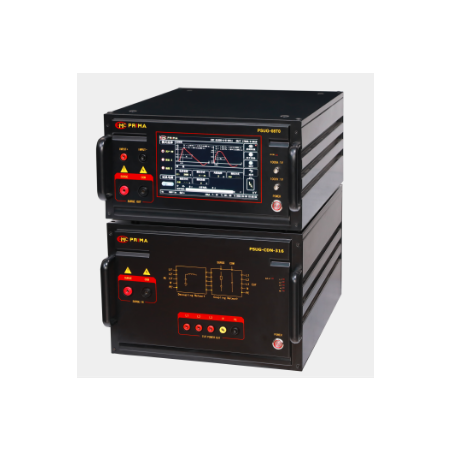

Viršįtampių simuliatorius PSUG-08T0 CDN-316

  • PSUG-08T0 CDN-316

PSUG-08T0 yra pažangus viršįtampių generatorius, skirtas griežtam elektromagnetinio (EMC) atsparumo viršįtampiams (SUG) bandymui. Pagrindinis jo tikslas – įvertinti elektros ir elektroninių prietaisų maitinimo kabelių ir vidinių jungčių veikimą didelės energijos pereinamųjų trukdžių sąlygomis, kurias gali sukelti grandinės perjungimo operacijos arba natūralaus žaibo smūgis.

Įrenginio funkcijos:

  • Palaiko kelių kanalų testavimą
  • Laisvas teigiamo ir neigiamo poliškumo perjungimas
  • Kinų ir anglų kalbų perjungimas vienu mygtuku
  • Įtaisyti parametrai, atitinkantys tarptautinius standartus
  • Aukštos kokybės konstrukcijos kokybė ir ilgaamžiškumas
  • Didžiausia bandomoji įtampa iki 8000 V
  • 10,1 colio spalvotas jutiklinis ekranas
  • Įtaisytas temperatūros, drėgmės, laiko matavimo ir realiojo laiko aukštos įtampos ekranas
  • Asinchroninis fazės kampas arba reguliuojamas 0–360° diapazone
  • Automatinis viso greičio viršįtampio bandymo režimo perjungimas
  • Įtaisyta RJ45 sąsaja, nuotolinio valdymo galimybė (pasirenkama)
  • Įtaisytas diferencialinis aukštos įtampos zondas ir srovės transformatorius bangos formos matavimui

Standartų laikymasis:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametrai:

200 V ~ 8000 V £10 %
Parametras Vertė
Produkto modelis PSUG-08T0
Atviros grandinės įtampa
Įtampos skiriamoji geba 1 V
Pakilimo laikas 1,2 µs £30 %
Trukmė 50 µs £20 %
Trumpojo jungimo srovė 100 A ~ 4000 A ±10 %
Pakilimo laikas 8 µs ±20 %
Trukmė 20 µs ±20 %
Išvesties poliškumas +, -, +/-, -/+
Išėjimo varža 2 Ω
Įtampos viršįtampis 0 ~ 8000 V
Impulso intervalas 5s ~ 9999s
Tikrinimo impulsų skaičius 1c ~ 60000c
Suaktyvinimo režimas Rankinis, išorinis, intervalinis
Fazės sinchronizavimas 0° ~ 359° (50 Hz arba 60 Hz) (sinchroninis / asinchroninis)

CDN:

Parametras Vertė
Produkto modelis CDN-316
Sujungimo tipas Trifazis penkių laidų sujungimas
Apkrovos atsiejimas UAC MAX 440V / 16A, UDC MAX 220V / 16A
Sujungimo kondensatorius 9 μF (L-PE), 18 μF (L-L)
Rezistoriaus jungtis 12 Ω, 2 Ω
Likutinė impulsinė įtampa EUT sujungimo pabaigoje Ne daugiau kaip 15 % bandomosios įtampos arba 2× vardinė sukabinimo/atsijungimo įtampa
mažiau
Skaityk daugiau
