Symulator przepięć PSUG-08T0 CDN-316
Symulator przepięć PSUG-08T0 CDN-316

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EMC Prima

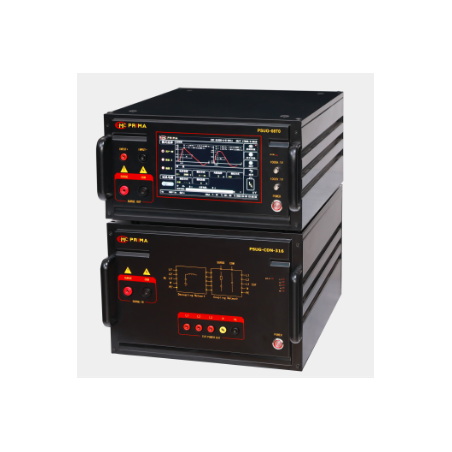

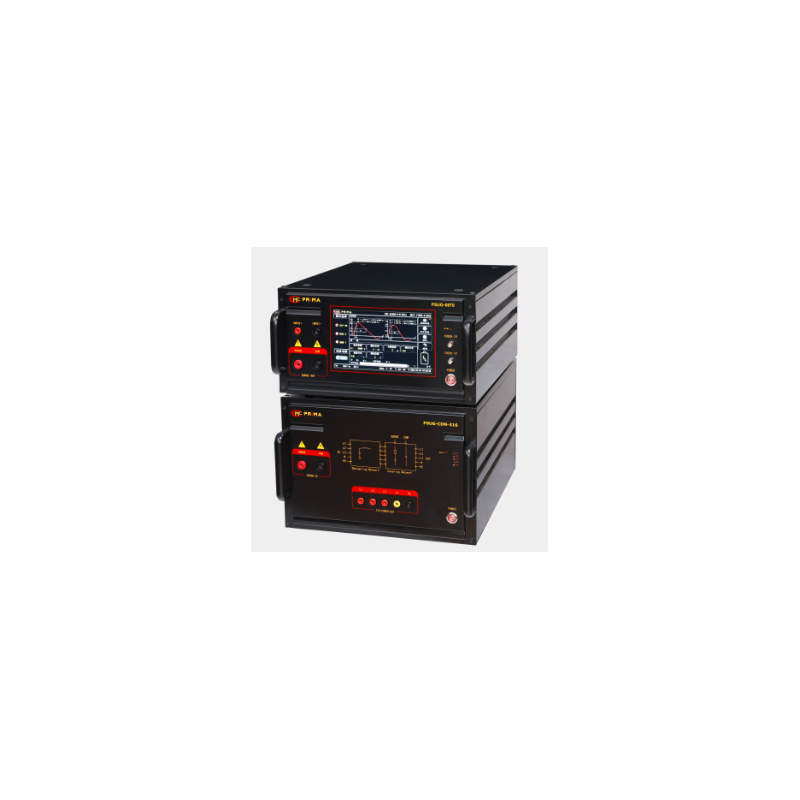

Имитатор перенапряжения PSUG-08T0 CDN-316

  • PSUG-08T0 CDN-316

PSUG-08T0 — это усовершенствованный генератор импульсных перенапряжений, предназначенный для строгих испытаний на устойчивость к электромагнитным (ЭМС) импульсным перенапряжениям (SUG). Его основное назначение — оценка работоспособности силовых кабелей и внутренних соединений электрических и электронных устройств в условиях мощных переходных помех, которые могут быть вызваны коммутацией цепей или естественными ударами молнии.

Характеристики устройства:

  • Поддержка многоканального тестирования
  • Свободное переключение положительной и отрицательной полярности
  • Переключение китайского и английского языков одной кнопкой
  • Встроенные параметры, соответствующие международным стандартам
  • Высокое качество сборки и долговечность
  • Максимальное испытательное напряжение до 8000 В
  • Цветной сенсорный экран 10,1 дюйма
  • Встроенные функции измерения температуры, влажности, времени и отображения высокого напряжения в режиме реального времени
  • Асинхронный фазовый угол или регулируемый в диапазоне 0–360°
  • Автоматическое переключение Режим испытания на импульсное напряжение на полной скорости
  • Встроенный интерфейс RJ45, возможность дистанционного управления (опционально)
  • Встроенный дифференциальный высоковольтный пробник и трансформатор тока для измерения формы сигнала

Соответствие стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

200 В ~ 8000 В £10%
Параметр Значение
Модель продукта PSUG-08T0
Напряжение холостого хода
Разрешение напряжения 1 В
Время нарастания 1,2 мкс £30%
Длительность 50 мкс £20%
Ток короткого замыкания 100 А ~ 4000 А ±10%
Время нарастания 8 мкс ±20%
Длительность 20 мкс ±20%
Полярность выхода +, -, +/-, -/+
Выходное сопротивление 2 Ω
Скачок напряжения 0 ~ 8000 В
Интервал импульсов 5 с ~ 9999 с
Количество тестовых импульсов 1 с ~ 60000 с
Режим запуска Ручной, внешний, интервал
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронный/асинхронный)

CDN:

Параметр Значение
Модель продукта CDN-316
Тип связи Трёхфазная пятипроводная связь
Развязывающая нагрузка UAC MAX 440 В / 16 А, UDC MAX 220 В / 16 А
Конденсатор связи 9 мкФ (L-PE), 18 мкФ (L-L)
Резисторная связь 12 Ω, 2 Ω
Остаточное импульсное напряжение на конце цепи связи ИУ Не более 15% от испытательного напряжения или удвоенного номинального напряжения связи/развязки
