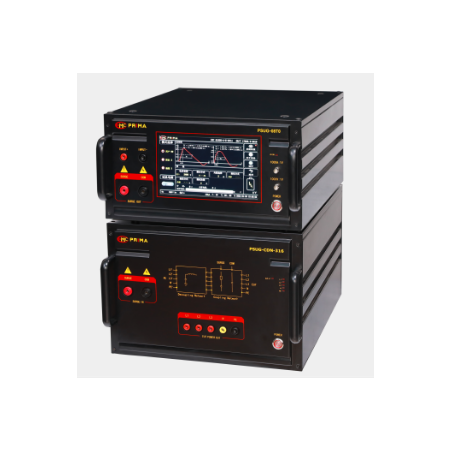

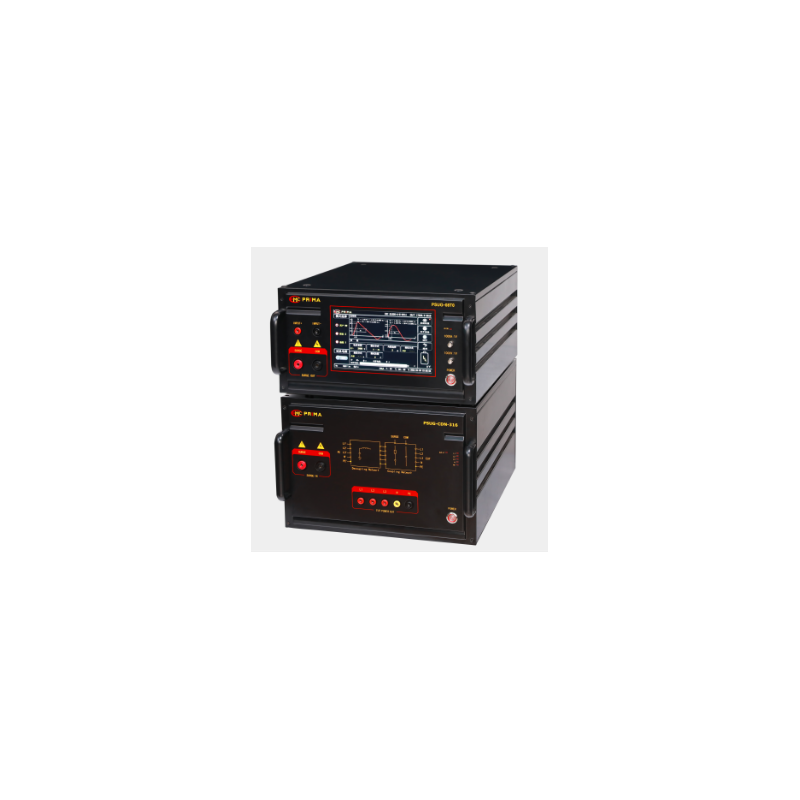

Symulator przepięć PSUG-08T0 CDN-316
Symulator przepięć PSUG-08T0 CDN-316

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

Symulator przepięć PSUG-08T0 CDN-316

  • PSUG-08T0 CDN-316

PSUG-08T0 to zaawansowany generator przepięć, zaprojektowany z myślą o rygorystycznych testach odporności elektromagnetycznej (EMC) na przepięcia (SUG). Jego głównym zadaniem jest ocena wydajności przewodów zasilających oraz wewnętrznych połączeń urządzeń elektrycznych i elektronicznych w warunkach występowania wysokoenergetycznych zakłóceń przejściowych, które mogą być spowodowane przez operacje przełączania obwodów lub naturalne wyładowania atmosferyczne.

Cechy urządzenia:

  • Obsługa testów wielokanałowych
  • Swobodna możliwość przełączania polaryzacji dodatniej i ujemnej
  • Przełączanie języka chińskiego i angielskiego jednym przyciskiem
  • Wbudowane parametry zgodne z międzynarodowymi standardami
  • Wysoka jakość wykonania, trwałość
  • Maksymalne napięcie testowe do 8000V
  • Kolorowy ekran dotykowy 10.1 cala
  • Wbudowany pomiar temperatury, wilgotności, czasu oraz wyświetlacz napięcia wysokiego napięcia w czasie rzeczywistym
  • Asynchroniczny kąt fazowy lub możliwość ustawienia w zakresie 0~360°
  • Automatyczne przełączanie trybu testu przepięciowego z pełną prędkością
  • Wbudowany interfejs RJ45, możliwość zdalnego sterowania (opcjonalnie)
  • Wbudowana różnicowa sonda wysokiego napięcia oraz przekładnik prądowy do pomiaru przebiegu fal

Zgodność ze standardami:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Wartość
Model produktu PSUG-08T0
Napięcie obwodu otwartego 200V ~ 8000V ±10%
Rozdzielczość napięcia 1 V
Czas narastania 1.2 µs ±30%
Czas trwania 50 µs ±20%
Prąd zwarciowy 100 A ~ 4000 A ±10%
Czas narastania 8 µs ±20%
Czas trwania 20 µs ±20%
Polaryzacja wyjściowa +, -, +/-, -/+
Impedancja wyjściowa 2 Ω
Skok napięcia 0 ~ 8000V
Interwał między impulsami 5s ~ 9999s
Liczba impulsów testowych 1c ~ 60000c
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy
Synchronizacja fazowa 0° ~ 359° (50 Hz lub 60 Hz) (Synchroniczna/Asynchroniczna)

CDN:

Parametr Wartość
Model produktu CDN-316
Typ sprzężenia Trójfazowe sprzężenie pięcioprzewodowe
Obciążenie rozprzęgające UAC MAX 440V / 16A, UDC MAX 220V / 16A
Kondensator sprzęgający 9 µF (L-PE), 18 µF (L-L)
Rezystor sprzęgający 12 Ω, 2 Ω
Resztkowe napięcie impulsu na końcu sprzężenia EUT Nie więcej niż 15% napięcia testowego lub 2× napięcie znamionowe sprzężenia/rozprzężenia
Mniej
Czytaj więcej
