Producător: EMC Prima

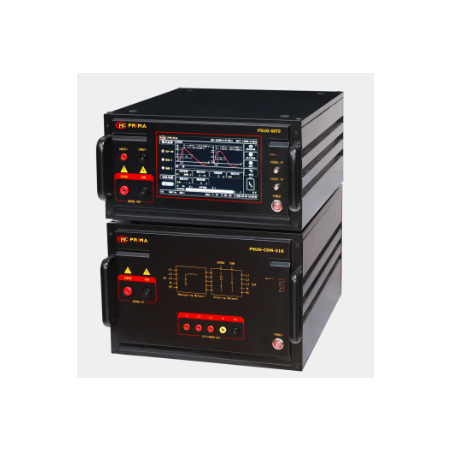

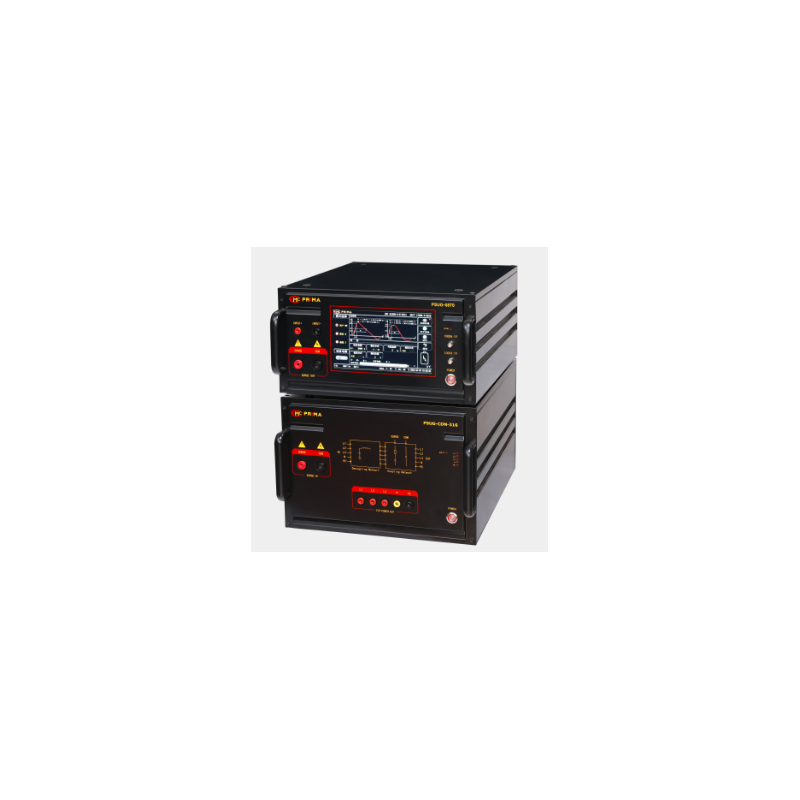

Simulator de supratensiune PSUG-08T0 CDN-316

  • PSUG-08T0 CDN-316

PSUG-08T0 este un generator avansat de supratensiune conceput pentru testarea riguroasă a imunității la supratensiune electromagnetică (EMC) (SUG). Scopul său principal este de a evalua performanța cablurilor de alimentare și a conexiunilor interne ale dispozitivelor electrice și electronice în condiții de interferență tranzitorie de mare energie, care poate fi cauzată de operațiuni de comutare a circuitelor sau de fulgere naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune maximă de testare de până la 8000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și afișajul de înaltă tensiune în timp real încorporate
  • Unghiul de fază asincron sau reglabil în intervalul 0~360°
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, capacitate de control de la distanță (opțional)
  • Sonda diferenţială de înaltă tensiune încorporată şi transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

200V ~ 8000V £10%

CDN:

Parametru Valoare
Model de produs PSUG-08T0
Tensiune în circuit deschis
Rezoluție de tensiune 1 V
Timp de creștere 1,2 µs £30%
Durata 50 µs £20%
Curentul de scurtcircuit 100 A ~ 4000 A ±10%
Timp de creștere 8 µs ±20%
Durata 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2 Ω
Surplus de tensiune 0 ~ 8000V
Interval puls 5s ~ 9999s
Numărul de impulsuri de testare 1c ~ 60000c
Modul de declanșare Manual, extern, interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron/Asincron)
