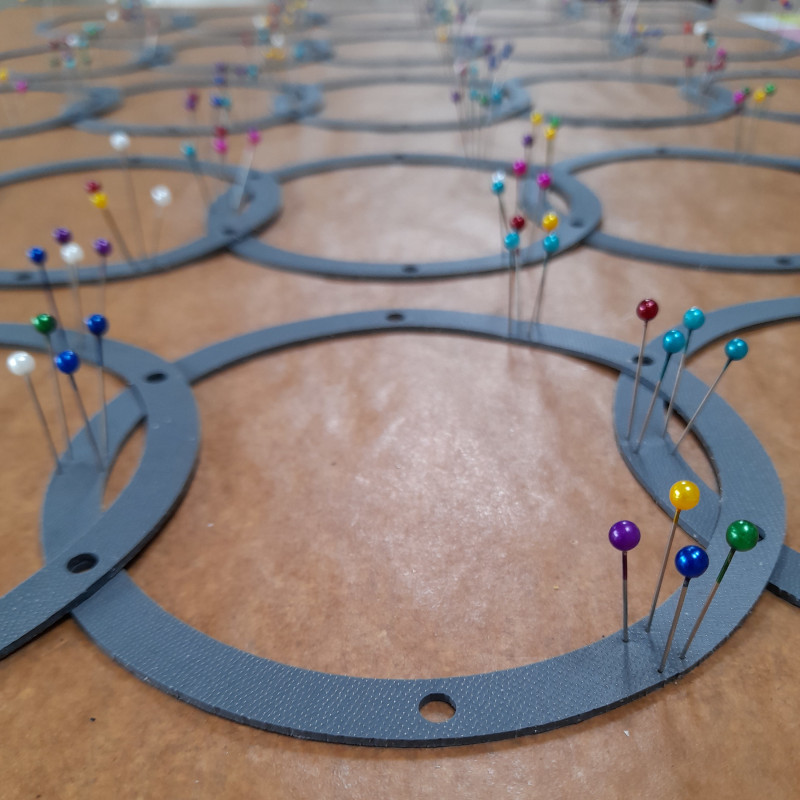

Szilikonban és fluoroszilikonban beágyazott drótos tömítések OW

Beágyazott drótokkal ellátott tömítések sík, szilikonos lemezanyagok, amelyek habos vagy tömör szilikon gumiból állnak, és monel vagy alumínium fémhuzalokkal rendelkeznek, amelyek merőlegesen helyezkednek el a felületre. Két fémfelület közötti összeszorítással kiváló árnyékolási paraméterek és magas szintű környezeti tömítés érhető el. A huzalokat bordázzák a kompresszió megkönnyítésére, és kémiailag rögzítik, hogy a szilikon vagy fluoroszilikon hordozóban maradjanak. A legtöbb könnyű oxidrétegen is áthatolnak, alacsony ellenállású érintkezési útvonalat biztosítva megfelelő összenyomás esetén. Elérhetők variánsok tömör szilikonból (ZZ-R-765 2B 40), puha tömör szilikonból, zárt cellás szilikonhabból (AMS 3195) és tömör fluoroszilikonból (Mil-R-25988 50), különböző monel vagy alumínium huzalokkal, így a termék széles körben alkalmazható galvanikus kompatibilitás és folyadék szennyeződés elleni ellenállás céljából. Az anyagot maximum 915 mm széles és 225 mm hosszú lemezekben szállítjuk, minimális vastagsága 0,8 mm. A puha tömör szilikon konzisztenciája jelentősen egyenletesebb, mint a habé, mivel nincs egyenetlen sejtszerkezet, amely befolyásolhatná a nedvesség behatolását és a tömítőerőt.

SZÁLLÍTÁSI FORMÁK

• Kiszerelt tömítések
• Nagy méretű öntött tömítések
• Gyakorlatilag bármilyen sík alakzat gyártható
• Lemezanyag
• Szalaganyag folyamatos darabokban elérhető
• Öntapadós hátoldal az egyszerű szerelésért
• A tömítésekhez lehetőség van ütközők vagy peremek beépítésére a kompresszió korlátozásához

TERVEZÉSI MEGFONTOLÁSOK

Ajánlott, hogy az ilyen tömítéseket lehetőség szerint valamilyen kompressziókorlátozó formával tervezzék. A kompressziókorlátozók perem vagy csap formájában épüljenek be a tömítésbe, hogy ideálisan 5–25% közötti kompressziót biztosítsanak a tömítés keresztmetszetétől és a ház kialakításától függően.

Ez az anyag viszonylag nagy záróerőket igényelhet, ezért fontos, hogy a fedlapok/házak elég merevek legyenek, és a rögzítőelemek közötti távolság ne legyen olyan nagy, hogy a tömítőfelületek deformációja miatt rossz tömítés alakuljon ki.

ELÉRHETŐ ANYAGOK

Kisebb tömítések egy művelettel kivághatók, minimalizálva a gyártási költségeket. Nagyobb tömítések gazdaságosan készülnek, lemezhossz-korlátozás nélkül, anyagszalagokból a kívánt formában, elkerülve a belső veszteséget. Elérhető egy fluoroszilikon változat üzemanyagokkal, olajokkal, hidraulikus folyadékokkal és egyéb szennyeződésekkel terhelt környezetekbe. Tömör szilikon alkalmazásokhoz, ahol a nagyobb záróerők javítják a környezeti tömítést. Puha tömör szilikon vagy szilikonhab alacsonyabb záróerőket igénylő alkalmazásokhoz.
