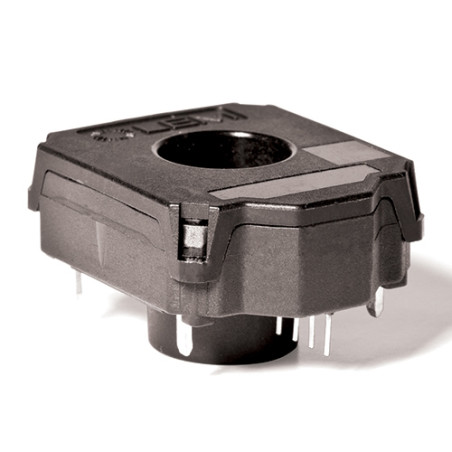

HC5FW 800-S srovės keitiklis
HC5FW 800-S srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HC5FW 800-S srovės keitiklis

  • HC5FW 800-S
  • Tikslumas 2
  • Nominali srovė (A) 800
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Automobilio vairavimas / Vairavimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 125
  • Dažnio atsakas (-3dB) [kHz] 40
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

HC5FW šeima

Aprašymas

HC5FW šeima skirta elektroniniam nuolatinės, kintamosios arba impulsinės srovės matavimui didelės galios, žemos įtampos automobilių įrenginiuose, galvaniškai izoliuojant pirminę (didelės galios) grandinę ir antrinę (elektroninę) grandinę. HC5FW šeima siūlo skirtingus srovės matavimo diapazonus tame pačiame korpuse.

Pagrindinės savybės
  • Atvirosios kilpos Holo efekto keitiklis
  • Žemos įtampos taikymas
  • Vienpolis +5 V nuolatinės srovės maitinimo šaltinis
  • Išėjimo įtampa: pilnas metrinis santykis (jautrumas ir poslinkis)
  • Didelės spartos keitiklis
  • Geras tikslumas
  • Geras tiesiškumas
  • Mažas šiluminio poslinkio poslinkis
  • Mažas šiluminio jautrumo poslinkis
Techniniai duomenys
Parametras Reikšmė
Pirminės srovės matavimas Diapazonas ±800A
Nominali nuolatinė arba RMS srovė ±800A
Maitinimo įtampa 5V
Darbinė temperatūra -40÷125°C
Išėjimo įtampa (analoginė): pirminė srovė Ip, maitinimo įtampa Uc, jautrumas G, poslinkio įtampa Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Jautrumas 2,5 mV/A
Offsistent įtampa 2,5 V
Srovės suvartojimas 19 mA
Jautrumo paklaida ±0,6 %
Elektrostatinė iškrovos įtampa 2 kV
Izoliacijos varža 500 MΩ
Apkrovos varža 10 kΩ
