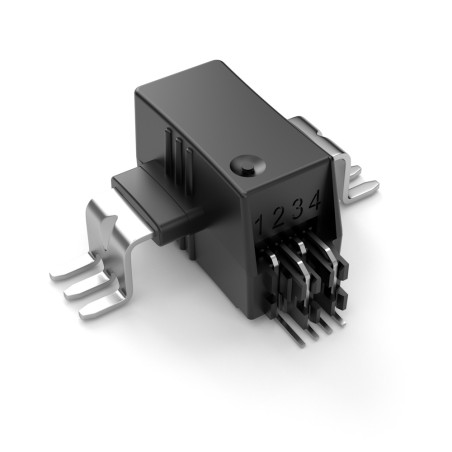

HLSR 40-SM srovės keitiklis
HLSR 40-SM srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HLSR 40-SM srovės keitiklis

  • HLSR 40-SM
  • Tikslumas 1
  • Nominali srovė (A) 40
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] SMD
  • Programėlė Automobilių pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimo aparatai
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 400
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai srovei, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Daugiajuostis atviros grandinės srovės keitiklis
  • Įtampos išėjimas
  • Vienas +5 V maitinimo šaltinis
  • Galvaninė izoliacija tarp pirminės ir antrinės grandinių
  • Mažos energijos sąnaudos
  • Kompaktiškas dizainas SMT montavimui
  • Gamykloje kalibruotas
  • Platus pralaidumas, labai mažų nuostolių magnetinė šerdis
  • Išskirtinai žemas profilis: aukštis = 12 mm
  • Mažas plotas
  • Mažas dreifo poslinkis
  • Perkrautas Uref

Taikymas

  • Kintamo greičio ​​AC Pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo programoms
  • Jungties dėžutės
  • MPPT

Techniniai duomenys

Parametras Reikšmė
Maksimali maitinimo įtampa 8V
Maksimali maitinimo įtampa (neįvedama pasirinktinė) režimai) 6,5 V
Maksimali pirminio laidininko temperatūra 120 °C
Elektrostatinės iškrovos įtampa 2 kV
Išėjimo įtampa 0 ÷ 5 V
Darbinė temperatūra -40 ÷ 105 °C
Sandėliavimas Temperatūra -40÷105°C
Svoris 5g
Nominali pirminė RMS srovė Ipn 40A
Pirminės srovės matavimo diapazonas ±100A
Nominali maitinimo įtampa 5V
Srovės suvartojimas 19mA
Nominalus jautrumas 20 mV/A (nominaliai srovei 800 mV)
Jautrumo paklaida ±0,5 %
Atskaitos įtampa (išėjimas) 2,5 V
Atskaitos įtampa (įėjimas) 0,5 ÷ 2,65 V
Įėjimo įtampos diapazonas Uout-Uref ±2 V
mažiau
Skaityk daugiau
