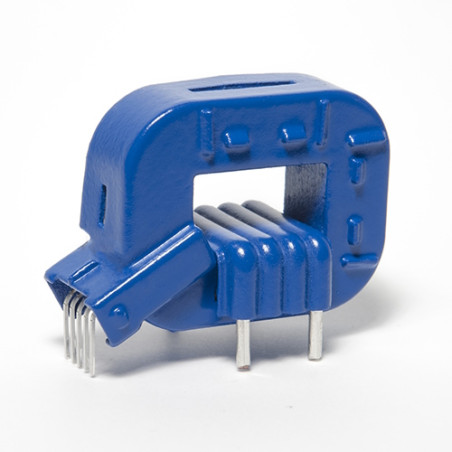

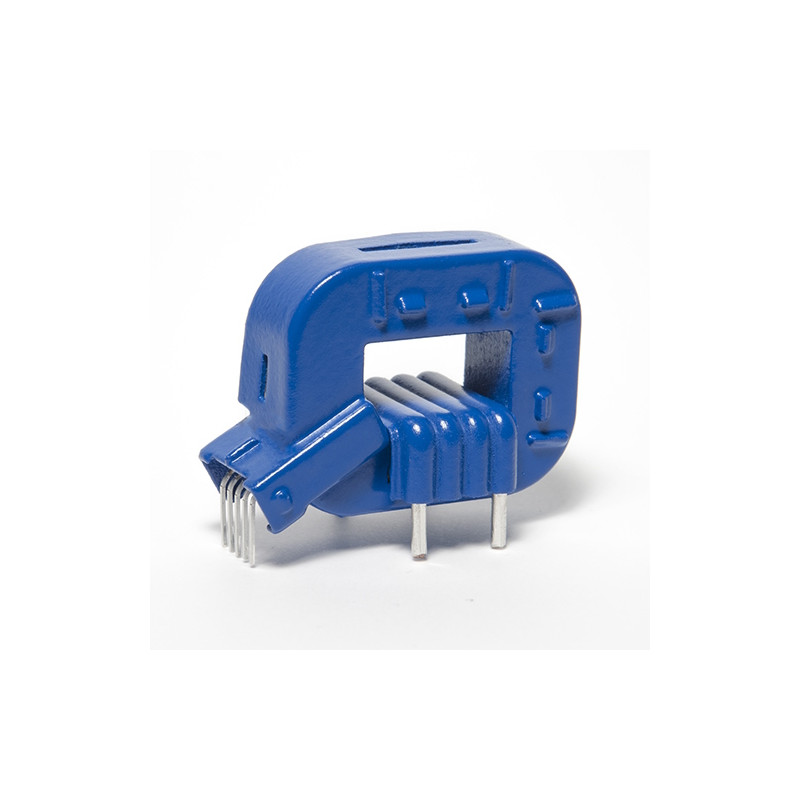

HO 150-P srovės keitiklis
HO 150-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HO 150-P srovės keitiklis

  • HO 150-P
  • Tikslumas 1
  • Nominali srovė (A) 150
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 100
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Daugiadiapazonis atviros grandinės srovės keitiklis
  • Įtampos išėjimas
  • Vienas +5 V maitinimo šaltinis
  • Viršsrovės aptikimas 2,93 × IPN (didžiausia vertė)
  • EEPROM valdymas
  • Galvaninė izoliacija tarp pirminės ir antrinės grandinių
  • Mažos energijos sąnaudos
  • Kompaktiškas dizainas THT montavimui
  • Skylė: 15 × 8 mm
  • Gamykloje kalibruotas
  • Mažas poslinkio dreifas
  • Daugiau nei vidutinis Uref
  • 8 mm tarpas
  • Trumpas delsimas Laikas

Taikymas

  • Kintamo greičio kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės varikliams
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo reikmėms
  • Jungties dėžutės
  • MPPT

Techniniai duomenys

Parametras Dydis
Maksimalus tiekimas Įtampa 8 V
Didžiausia maitinimo įtampa (neįjungiant pasirinktinių režimų) 6,5 V
Didžiausia pirminio laidininko temperatūra 120 °C
Elektrostatinė iškrovos įtampa 2 kV
Antrinė maitinimo įtampa 5 V nuolatinė srovė
Išėjimo įtampa 0 ÷ 5 V
Darbinė Temperatūra -40÷105°C
Laikymo temperatūra -40÷105°C
Svoris 34g
Nominali pirminė srovė (RMS) 150A
Pirminio matavimo diapazono srovė ±375A
Nominali maitinimo įtampa 5V
Srovės suvartojimas 19mA
Atskaitos vertė Įtampa (išėjimas) 2,5 V
Atskaitos įtampa (įėjimas) 0,5 ÷ 2,65 V
Nominalus jautrumas 6,667 mV/A (800 mV nominaliajai srovei Ip)
Klaidos jautrumas ±0,5 %
mažiau
