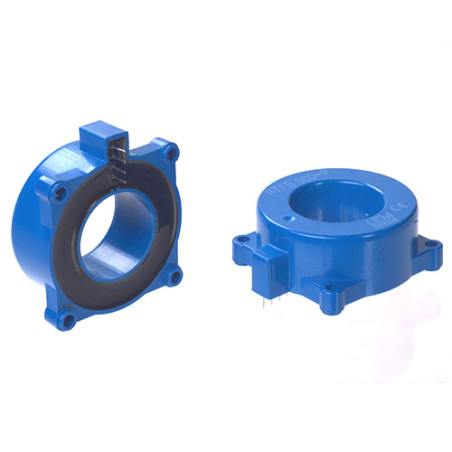

HTFS 800-P srovės keitiklis
HTFS 800-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HTFS 800-P srovės keitiklis

  • HTFS 800-P
  • Tikslumas 1
  • Nominali srovė (A) 800
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Automobilių pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimo aparatai
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 240
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Aprašymas:

Sukurta elektroniniam srovės matavimui: nuolatinei, kintamajai srovei, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės:

  • Matavimas pagrįstas Holo efektu
  • Galvaninė izoliacija tarp pirminės ir antrinės grandinių
  • Mažos energijos sąnaudos
  • Vienas +5 V maitinimo šaltinis
  • Izoliacinis plastikinis korpusas, atitinkantis UL 94-V0
  • Tvirtinimas M3 veržlėmis ir varžtais
  • TA = -40…105°C
  • Mažas dydis, kad būtų sutaupyta vietos
  • Tik viena konstrukcija plačiam vardinių srovių diapazonui
  • Didelis atsparumas trukdžiams Išorinis
  • Uref ĮVESTIS/IŠVESTIS

Taikymo sritys:

  • Šakinių krautuvų pavaros
  • Kintamosios srovės kintamo greičio pavaros
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo programoms

Techniniai duomenys:

ParametrasVertė
Nominali pirminė RMS srovė (IPN)±800A
Pirminės srovės matavimo diapazonas (IPM)±1200A
Išėjimo įtampa (analoginė)IPn: Uref±(1,25 IP/IPN)
IP=0: Uref±0,025
Atskaitos įtampaIšėjimo įtampa1/2 U_C±0,025V
Uref išėjimo varžaTipinė 200Ω
Uref apkrovos varža≥ 200kΩ
Išėjimo vidinė varža< 5Ω
Apkrovos varža≥ 2kΩ
Maitinimo įtampa (±5 %) UC5V
Srovės suvartojimas19mA
Paklaidos lygis esant pirminei srovei Ipn ir temperatūrai TA = 25°C≤ ±1 %
Dažnio atsakas (-3dB)DC…240kHz
Vartojimas temperatūra-40÷105°C
Laikymo temperatūra-40÷105°C
Svoris60 g
