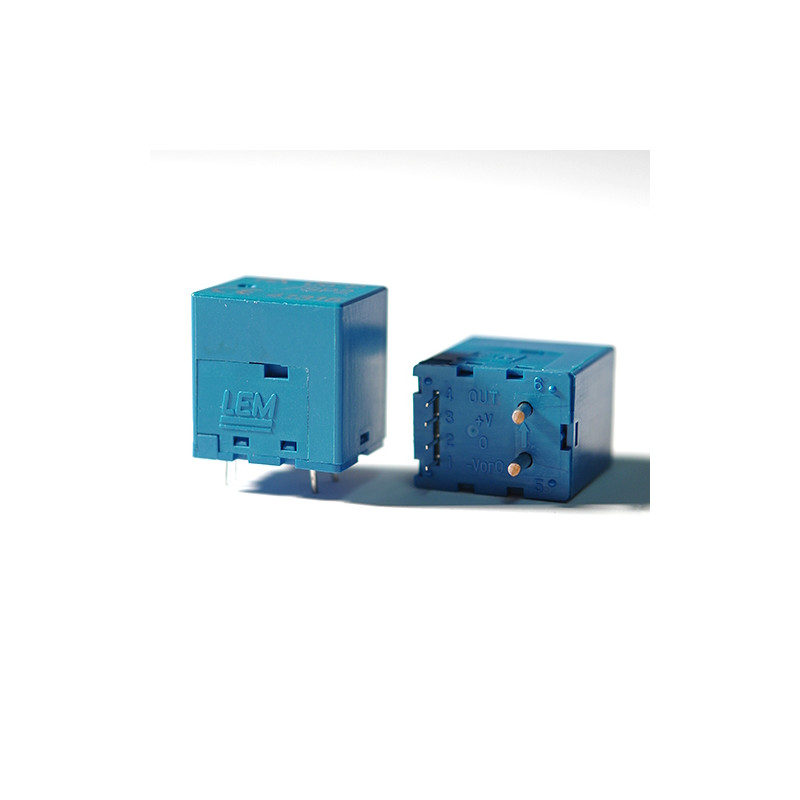

HX 50-P srovės keitiklis
HX 50-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HX 50-P srovės keitiklis

  • HX 50-P
  • Tikslumas 1
  • Nominali srovė (A) 50
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] ±15
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -25
  • Maksimali darbinė temperatūra [°C] 85
  • Dažnio atsakas (-3dB) [kHz] 50
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Aprašymas

Sukurta elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Matavimas pagrįstas Holo efektu
  • Galvaninė izoliacija tarp pirminės ir antrinės grandinių
  • 3000 V izoliacijos įtampa
  • Mažos energijos sąnaudos
  • Išplėstas matavimo diapazonas (3 × IPN)
  • Maitinimo šaltinis ±12…15 V
  • Izoliacinis plastikinis korpusas, atitinkantis UL 94-V0
  • Mažas įterpties nuostolis
  • Didelis atsparumas išoriniams trukdžiams
  • Mažas dydis taupo vietą
  • Lengvas montavimas su automatiniu valdymu sistema

Taikymas

  • Kintamo greičio kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Elektros įtaisai

Techniniai duomenys

Parametras Reikšmė
Nominali pirminė RMS srovė (IPN) 50A
Pirminis Srovės matavimo diapazonas (IPM) ±150A
Pirminio laido skersmuo x vijų skaičius (mm) 1,2d x 6,3 x 1T
Išėjimo įtampa (analoginė) ±Ipn, RL = 10kΩ, TA = 25°C ±4V
Išėjimo vidinė varža < 50Ω
Apkrovos varža ≥ 10kΩ
Maitinimo įtampa (±5 %) ±15 V
Srovės suvartojimas < ±15 mA
Klaida esant pirminei srovei Ipn ir temperatūrai TA = 25 °C (be poslinkio) < ±1 %· IPN
Dažnio atsakas (-3 dB) DC…50 kHz
Temperatūra Darbinė temperatūra -25 ÷ 85 °C
Sandėliavimas Temperatūra -25÷85°C
Svoris < 8g
