Gamintojas: Eaton / CEAG

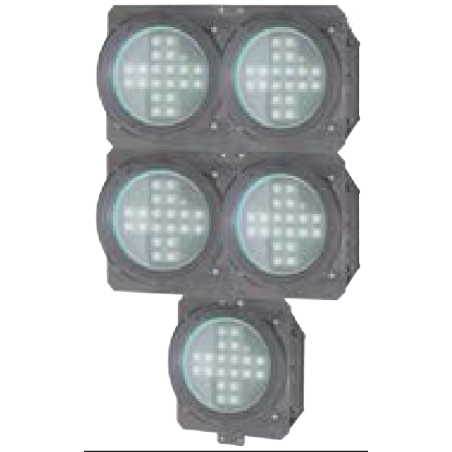

PXLED 25L B 757 C E05 1 3042 510 005

  • 13,042,510,005
  • 2 x dławnica plastikowa M25 z korkiem gwintowanym
  • LAMP Naświetlacz LED z uchwytem obrotowym, 245 W
  • STRUMIENSWIE 5 systemów LED, 26930 lm

Ex-Proof šviestuvai – PXLED

Visas LED šviestuvų komplektas, pakeičiantis įprastus šviesos šaltinius nuo 100 W iki 600 W (1, 2, 21, 22 zonos)

Apšvietimas atšiaurioje aplinkoje

Naujoji modulinė PXLED LED prožektorių serija tinka beveik bet kokio tipo apšvietimui pavojingose ​​vietose – tiek patalpose, tiek lauke. Jis skirtas tokioms pramonės šakoms kaip chemijos, naftos chemijos, jūrų, dujų, farmacijos, laivų statybos, elektrinės, popieriaus gamyklos, nuotekų valymo įrenginiai ir daugelis kitų. PXLED atlaiko vibraciją, dulkes, drėgmę, korozinę atmosferą ir ekstremalias temperatūras. Standartiškai komplektuojamas su U formos laikikliu, skirtu tvirtinti prie lubų ir ant sienos.

Efektyvi LED technologija

Didelio efektyvumo LED modulis (**110 liumenų/W**) sutaupo iki **70 %** energijos, palyginti su įprastomis HID lempomis.

Pirmiausia sauga

Visi PXLED prožektoriai nuo 10L iki 30L serijos turi **kelių kanalų tvarkyklę**. Kiekvienas LED modulis turi savo maitinimo kanalą. Net jei viena grandinė sugenda, likę moduliai toliau veikia.

Modulinis dizainas – pritaikykite jūsų poreikius

PXLED serijos modulinė konstrukcija leidžia tiksliai reguliuoti šviesos srautą. Galima rinktis iš šešių dydžių: nuo **5 000 lm iki daugiau nei 30 000 lm** – 5 000 lm žingsniais. Nereikia per daug arba per mažo apšvietimo projekto.

Lengvas diegimas

Besisukantis nerūdijančio plieno laikiklis su reguliuojamu kampu leidžia lengvai nustatyti prožektorių. Tvirtinimo varžtas užtikrina padėtį. Saugiam tvirtinimui laikiklis tinka iki penkių M13 varžtų.

Laidų sujungimas

Į komplektą įeina dvi kabelių riebokšliai ir didelė jungtis. Ex-e jungtys leidžia sujungti laidus be papildomų jungiamųjų dėžių. Ex-e gnybtai priima iki 6 mm² laidus.

Laidų lankstumas

Tiek vidiniai, tiek išoriniai PE gnybtai leidžia praktiškai naudoti bet kokią kabelių vedimo techniką.

Savybės:

  • Didelis efektyvumas: iki 110 lm/W
  • Darbinės temperatūros diapazonas: nuo -50°C iki +55°C
  • Tinka IIC / IIIC sprogimo grupės aplinkai
  • Platus šviesos srauto diapazonas: nuo 5000 lm iki 32 000 lm
  • Plataus ir siauro šviesos paskirstymo charakteristikos (asimetrinė pagal pageidavimą)
  • Ilgas tarnavimo laikas
  • Ex-e kamera maitinimo šaltiniui ir gnybtams, palengvinančiam montavimą ir priežiūrą

Sukurta ilgai tarnauti

Aukšta aplinkos temperatūra gali pakelti LED lusto temperatūrą iki lygio, viršijančio leistiną ribą. Tai žymiai sutrumpintų jo tarnavimo laiką. „Eaton“ įdiegė naujovišką korpuso dizainą su dideliais aušinimo kanalais ir optimizuota šilumos išsklaidymo sistema. Bandymai, atlikti pačiomis atšiauriausiomis sąlygomis, parodė, kad LED lusto temperatūra visada išlieka žemiau kritinių verčių. Šviesos diodo suprojektuota eksploatavimo trukmė (**L80**) viršija **60 000 valandų**, net esant +55°C aplinkos temperatūrai.

Eaton LED tvarkyklė – sauga atšiaurioje aplinkoje

Eaton LED tvarkyklė yra specialiai sukurta naudoti atšiaurioje aplinkoje. Pagal EN 61000-4-5 elektroninis prietaisas turi atlaikyti 1 kV viršįtampią tarp L-N. Eaton LED tvarkyklė gali atlaikyti iki **4 kV** tarp L-N ir L-PE. Visi savaime įkaistantys elektroniniai komponentai yra per dideli, kad būtų užtikrintas maksimalus priežiūros nereikalaujantis tarnavimo laikas. Vairuotojas turi Ex-sertifikuotą "q" versiją ir yra įdiegtas Ex-e skyriuje. Mažai tikėtino gedimo atveju vairuotoją galima lengvai pakeisti nekeičiant viso šviestuvo.

Šviesos paskirstymas įvairioms programoms

Be įvairių šviesos srauto lygių, PXLED serija taip pat siūlo įvairius šviesos paskirstymus. Dėl specialiai sukurtų LED lęšių galimi platūs ir siauri spindulio kampai. Asimetriniai šviesos paskirstymai taip pat galimi specialioms reikmėms. Kai šviesos pralaidumo koeficientas viršija 90%, sistema pasiekia efektyvumą virš 110 lm/W.


Parametras PXLED 5L PXLED 10L PXLED 15L PXLED 20L PXLED 25L PXLED 30L
Tipo patikrinimo sertifikatas BVS 17 ATEX E 013 X
IECEx atitikties sertifikatas IECEx BVS 17.0004 X
Žymėjimas pagal 2014/34/ES II 2 G Ex db eb op yra q IIC T4 Gb / II 2 D Ex tb op yra IIIC T100 °C Db
Žymėjimas pagal IECEx Ex db eb op yra q IIC T4 Gb / Ex tb op yra IIIC T100°C Db
Sertifikavimas pagal TR CU 012/2011 EAC RU C-DE.AA87.B.00594
Leidžiama aplinkos temperatūra -50 °C iki +55 °C
LED tarnavimo laikas L80 >200 000 val. prie 25 °C / 60 000 val. prie +55 °C
Maitinimo šaltinio naudojimo trukmė C10 >100 000 val. prie 25 °C / 60 000 val. prie +55 °C
Maitinimo įtampa 110–277 V AC / 127–270 V DC
Vardinė srovė 0,24 A 0,48 A 0,72 A 0,96 A 1,20 A 1,44 A
Dažnis 0/50–60 Hz
Galios koeficientas cos φ ≥ 0,95
Sistema Elektroninis maitinimo šaltinis
Apsaugos įvertinimas I
Šviesos paskirstymas Platus ir siauras spindulys (asimetrinis pluoštas galimas paprašius)
Šviesi spalva / CRI 5700 K / Ra >70 (pagal pageidavimą galimos kitos spalvos)
Korpuso spalva Tamsiai pilka
Prisijungimo terminalai Standartiškai 6 polių (L1, L2, L3, N, PE / iki 6 mm² / kiti pagal užsakymą)
Korpuso medžiaga Anoduotas laidus aliuminis
Svoris 9,9 kg 14,4 kg 24,3 kg 28,7 kg 38,5 kg 41,1 kg
Kabelių riebokšliai / uždarymo kištukai / jungtys 2 x M25 (Ex-e) nikeliuotas žalvaris (E01) arba 2 x M25 (Ex-e) srieginė jungtis (E05) (kiti pagal pageidavimą)
Apsaugos klasė pagal EN 60529 IP66/67 (priklausomai nuo versijos)
Apsauginis dangtelis / difuzorius Gūdintas stiklas (pagal pageidavimą galimas matinis stiklas)
Pasukama rankena AiSi 316L nerūdijantis plienas
