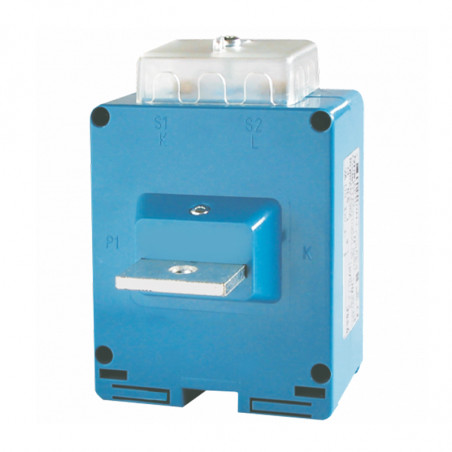

TAC020 Dabartinis transformatorius su pirminiu apvaliu
TAC020 Dabartinis transformatorius su pirminiu apvaliu

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: FRER

TAC020 Dabartinis transformatorius su pirminiu apvaliu

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 60 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <3,5W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE


Ratio Burdens [VA] Code
cl. 0.5 cl.1 5 A 1 A
5 A 20 35

TAC020005X05

TAC020005X01

10 A 20 35

TAC020010X05

TAC020010X01

15 A 20 35

TAC020015X05

TAC020015X01

20 A 20 35

TAC020020X05

TAC020020X01

25 A 20 35

TAC020025X05

TAC020025X01

30 A 20 35

TAC020030X05

TAC020030X01

40 A 20 35

TAC020040X05

TAC020040X01

50 A 20 35

TAC020050X05

TAC020050X01

60 A 20 35

TAC020060X05

TAC020060X01

80 A 20 35

TAC020080X05

TAC020080X01

100 A 20 35

TAC020100X05

TAC020100X01

120 A 20 35

TAC020120X05

TAC020120X01

150 A 20 35

TAC020150X05

TAC020150X01

200 A 20 35

TAC020200X05

TAC020200X01

250 A 20 35

TAC020250X05

TAC020250X01

300 A 20 35

TAC020300X05

TAC020300X01

400 A 20 35

TAC020400X05

TAC020400X01

500 A 20 35

TAC020500X05

TAC020500X01

600 A 20 35

TAC020600X05

TAC020600X01



Secondary 5 A - Protection

Ratio Code
VA Cl. 5P5 VA Cl. 5P10
5/5A 6 TAC020005K05 3 TAC020005L05
10/5A 6 TAC020010K05 3 TAC020010L05
15/5A 6 TAC020015K05 3 TAC020015L05
20/5A 6 TAC020020K05 3 TAC020020L05
25/5A 6 TAC020025K05 3 TAC020025L05
30/5A 6 TAC020030K05 3 TAC020030L05
40/5A 6 TAC020040K05 3 TAC020040L05
50/5A 6 TAC020050K05 3 TAC020050L05
60/5A 6 TAC020060K05 3 TAC020060L05
80/5A 6 TAC020080K05 3 TAC020080L05
100/5A 6 TAC020100K05 3 TAC020100L05
150/5A 6 TAC020150K05 3 TAC020150L05
200/5A 6 TAC020200K05 3 TAC020200L05
250/5A 6 TAC020250K05 3 TAC020250L05
300/5A 6 TAC020300K05 3 TAC020300L05
400/5A 6 TAC020400K05 3 TAC020400L05
500/5A 6 TAC020500K05 3 TAC020500L05
600/5A 6 TAC020600K05 3 TAC020600L05



Secondary 1 A - Protection

Ratio Code
VA Cl. 5P5 VA Cl. 5P10
5/1A 6 TAC020005K01 3 TAC020005L01
10/1A 6 TAC020010K01 3 TAC020010L01
15/1A 6 TAC020015K01 3 TAC020015L01
20/1A 6 TAC020020K01 3 TAC020020L01
25/1A 6 TAC020025K01 3 TAC020025L01
30/1A 6 TAC020030K01 3 TAC020030L01
40/1A 6 TAC020040K01 3 TAC020040L01
50/1A 6 TAC020050K01 3 TAC020050L01
60/1A 6 TAC020060K01 3 TAC020060L01
80/1A 6 TAC020080K01 3 TAC020080L01
100/1A 6 TAC020100K01 3 TAC020100L01
150/1A 6 TAC020150K01 3 TAC020150L01
200/1A 6 TAC020200K01 3 TAC020200L01
250/1A 6 TAC020250K01 3 TAC020250L01
300/1A 6 TAC020300K01 3 TAC020300L01
400/1A 6 TAC020400K01 3 TAC020400L01
500/1A 6 TAC020500K01 3 TAC020500L01
600/1A 6 TAC020600K01 3 TAC020600L01


Dimensions

Przekładnik prądowy TAC020 z uzwojeniem pierwotnym
