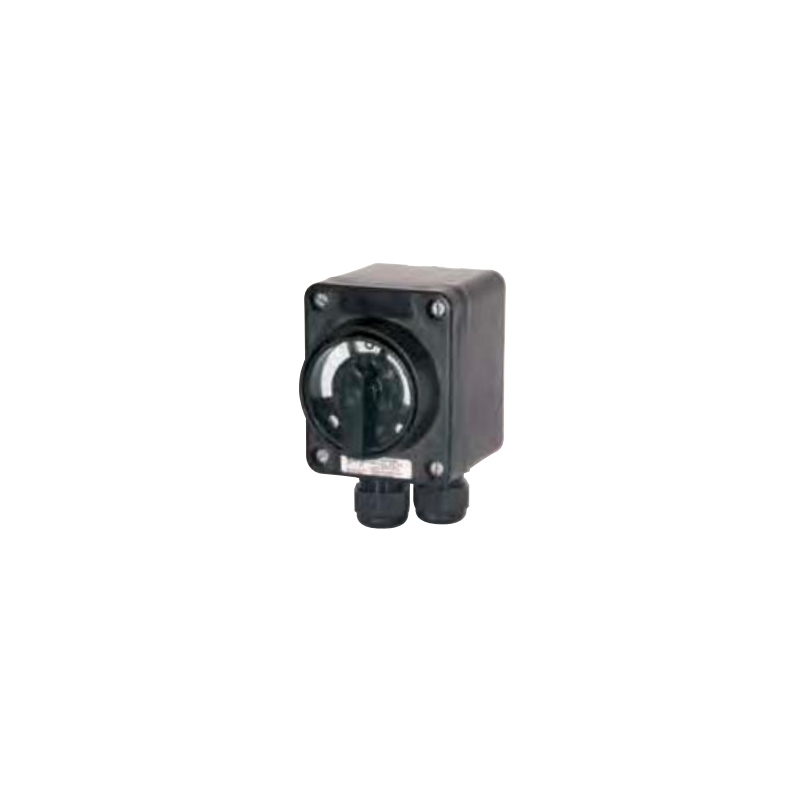

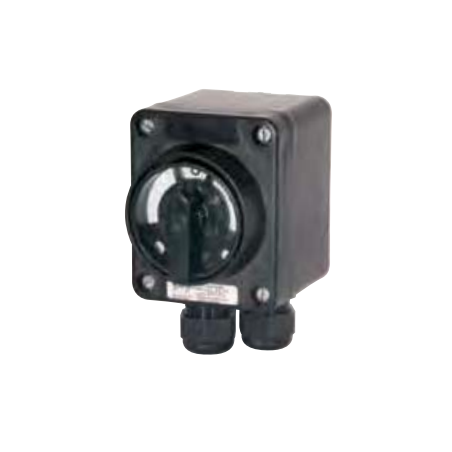

Wyłącznik bezpieczeństwa Ex 10A GHG 261 0007 R0003
Wyłącznik bezpieczeństwa Ex 10A GHG 261 0007 R0003

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Apsaugos jungiklis Ex 10A GHG 261 0007 R0003

  • GHG 261 0007 R0003
  • Medžiaga
  • Nominali srovė
  • IP klasė

  • Cable gland

Jūsų apsauga

CEAG saugos jungikliai gali būti apsaugoti nuo netyčinio įjungimo dėl integruotos užrakto sistemos, kuri išjungia iki trijų pakabinamų spynų. Kad būtų išvengta klastojimo, korpuso dangteliai negali būti atidaromi užrakintoje padėtyje be negrįžtamų pažeidimų.

Visas AC-3 perjungimo pajėgumas

Visi CEAG saugos jungikliai turi visą variklio perjungimo galią pagal naudojimo kategoriją AC-3 ir izoliacijos savybes pagal EN 60947-4-1 su teigiamu pagrindinių kontaktų pertraukimu.

Taip pat yra pasirenkamos versijos su AVARINIO SUSTABDYMO funkcija, atitinkančios EN 60204-1.

Papildomi pagalbiniai kontaktai su atidėtu arba ankstyvu pagaminimu (pasirinktinai) užtikrina dvigubą saugumą esant ekstremalioms perjungimo sąlygoms.

Lengvas diegimas

CEAG saugos jungikliai sukurti taip, kad būtų lengva montuoti ir patogiai pasiekti gnybtus. Ryšiai.

Versijos, pagamintos iš smūgiams atsparaus poliamido arba stiklo pluoštu sustiprinto poliesterio, užtikrina IP66 apsaugą grandinės pertraukikliams iki 180 A. Pasirinktinai jie gali būti su plastikiniais arba žalvariniais tvirtinimo flanšais. Saugos jungikliai, skirti srovėms iki 630 A, tiekiami metaliniuose korpusuose su galimybe montuoti su varžtais pritvirtintais flanšais.

IIB sprogimo grupė

Saugos jungikliai, kurių srovės diapazonas yra 210–630 A, taip pat prieinami sprogimo grupei IIB skirtoje versijoje, kuri atitinka daugumos programų reikalavimus.

Uždarieji jungikliai, skirti izoliuoti įrenginius remonto ir priežiūros metu

Šiuo metu GHG 26 (10–160 A) ir GHG 981 (25–80 A) grandinės pertraukikliai patvirtinti kaip atitinkantys naujojo IEC 62626-1 1 klasės standartą.

Naujasis IEC 62626-1 standartas nustato saugos jungiklių (atskyrimo jungiklių), naudojamų techninės priežiūros ir priežiūros darbų metu atjunkite įrangą. Šie reikalavimai yra griežtesni nei IEC 60947-3 standartas, kuris anksčiau šios srities nereglamentavo.

Standartas skirsto produktus į dvi klases:

  • 0 klasė – bendram naudojimui
  • 1 klasė – sunkioms ir sudėtingoms eksploatavimo sąlygoms

Visi gaminiai, sumontuoti pavojingose ATEX/IECEx zonose, turi atitikti 1 klasės reikalavimus.

Šiai klasei keliami šie reikalavimai: minimalus mechaninis stiprumas, tinkamas IP apsaugos įvertinimas, atsparumas klastojimui, atsparumas temperatūrai, vibracijai ir korozijai, perjungimo pajėgumas ir užrakinimo galimybė.

Techniniai duomenys:

Parametras Aprašas
Žymėjimas pagal 2014/34/ES II 2 G Ex ed IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
EB tipo tyrimo sertifikatas PTB 00 ATEX 1074
IECEx atitikties sertifikatas BKI 07 0014
IECEx žymėjimas Ex ed IIC T6 / Ex tD A21 IP66 T53 °C
Leidžiama aplinkos temperatūra nuo -20 °C iki +40 °C*
Vardinė įtampa iki maks. 500 V
Vardinė srovė maks. 10 A
Dažnis 50/60 Hz
Gamybos / laužymo pajėgumas (AC-3) pagal EN 60947-3 Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Techninės priežiūros skyriklis pagal IEC 62626-1 1 klasė
Saugiklio apsauga iki 400 V kintamoji įtampa: 20 A gG
iki 500 V kintamoji įtampa: 16 A gG
Ryšio terminalai Pagrindiniai kontaktai: 2 x 1,5–2,5 mm²
Pagalbiniai / signaliniai kontaktai: 2 x 0,5–2,5 mm² (pasirenkama)
Apsaugos laipsnis pagal EN 60529 IP66
Apsaugos klasė I
Kabelių įvadai / Korpuso gręžimas M20 – išsami informacija pateikiama užsakyme
M25 – informacija pateikiama užsakyme
Svoris 0,55 kg
Korpuso medžiaga Smūgiams atsparus poliamidas
Korpuso spalva Juoda
Pagalbinis kontaktas (pasirenkama) 1 x NE – atidėtas įjungimas / išjungimas
Galima užrakinti Galima užfiksuoti OFF padėtyje su 3 parduodamomis pakabinamomis spynomis (Ø maks. 6) mm)

*Kiti temperatūros diapazonai galimi paprašius.
