Wyłącznik bezpieczeństwa Ex 80A GHG 264 0020 R0006
Wyłącznik bezpieczeństwa Ex 80A GHG 264 0020 R0006

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

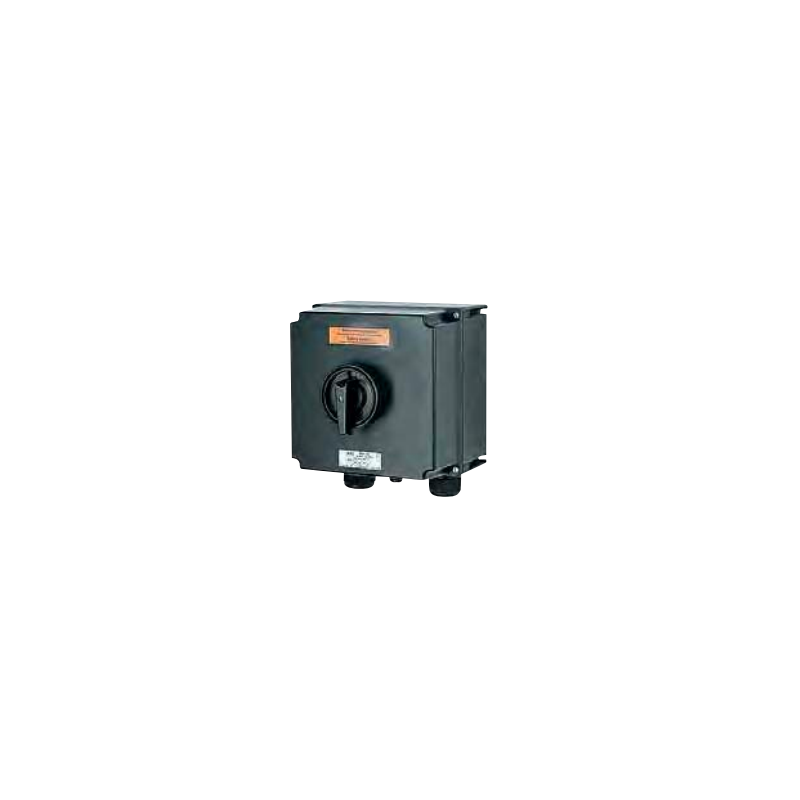

Apsaugos jungiklis Ex 80A GHG 264 0020 R0006

  • GHG 264 0020 R0006
  • Medžiaga
  • Nominali srovė
  • IP klasė

  • Cable gland

Jūsų apsauga

CEAG saugos jungikliai gali būti apsaugoti nuo netyčinio įjungimo dėl integruotos užrakto sistemos, kuri išjungia iki trijų pakabinamų spynų. Kad būtų išvengta klastojimo, korpuso dangteliai negali būti atidaromi užrakintoje padėtyje be negrįžtamų pažeidimų.

Visas AC-3 perjungimo pajėgumas

Visi CEAG saugos jungikliai turi visą variklio perjungimo galią pagal naudojimo kategoriją AC-3 ir izoliacijos savybes pagal EN 60947-4-1 su teigiamu pagrindinių kontaktų pertraukimu.

Taip pat yra pasirenkamos versijos su AVARINIO SUSTABDYMO funkcija, atitinkančios EN 60204-1.

Papildomi pagalbiniai kontaktai su atidėtu arba ankstyvu pagaminimu (pasirinktinai) užtikrina dvigubą saugumą esant ekstremalioms perjungimo sąlygoms.

Lengvas diegimas

CEAG saugos jungikliai sukurti taip, kad būtų lengva montuoti ir patogiai pasiekti gnybtus. Ryšiai.

Versijos, pagamintos iš smūgiams atsparaus poliamido arba stiklo pluoštu sustiprinto poliesterio, užtikrina IP66 apsaugą grandinės pertraukikliams iki 180 A. Pasirinktinai jie gali būti su plastikiniais arba žalvariniais tvirtinimo flanšais. Saugos jungikliai, skirti srovėms iki 630 A, tiekiami metaliniuose korpusuose su galimybe montuoti su varžtais pritvirtintais flanšais.

IIB sprogimo grupė

Saugos jungikliai, kurių srovės diapazonas yra 210–630 A, taip pat prieinami sprogimo grupei IIB skirtoje versijoje, kuri atitinka daugumos programų reikalavimus.

Uždarieji jungikliai, skirti izoliuoti įrenginius remonto ir priežiūros metu

Šiuo metu GHG 26 (10–160 A) ir GHG 981 (25–80 A) grandinės pertraukikliai patvirtinti kaip atitinkantys naujojo IEC 62626-1 1 klasės standartą.

Naujasis IEC 62626-1 standartas nustato saugos jungiklių (atskyrimo jungiklių), naudojamų techninės priežiūros ir priežiūros darbų metu atjunkite įrangą. Šie reikalavimai yra griežtesni nei IEC 60947-3 standartas, kuris anksčiau šios srities nereglamentavo.

Standartas skirsto produktus į dvi klases:

  • 0 klasė – bendram naudojimui
  • 1 klasė – sunkioms ir sudėtingoms eksploatavimo sąlygoms

Visi gaminiai, sumontuoti pavojingose ATEX/IECEx zonose, turi atitikti 1 klasės reikalavimus.

Šiai klasei keliami šie reikalavimai: minimalus mechaninis stiprumas, tinkamas IP apsaugos įvertinimas, atsparumas klastojimui, atsparumas temperatūrai, vibracijai ir korozijai, perjungimo pajėgumas ir užrakinimo galimybė.

Techniniai duomenys:

Parametras Aprašas
Ženklinimas pagal Direktyvą 2014/34/ES II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
EB tipo tyrimo sertifikatas PTB 00 ATEX 1091
IECEx atitikties sertifikatas BKI 07.0010
IECEx žymėjimas Ex ed ia IIC T6 / Ex tD A21 IP66 T53 °C
Leidžiama aplinkos temperatūra –20 °C iki +40 °C*
Vardinė įtampa iki maks. 690 V
Vardinė srovė maks. 80 A
Dažnis 50/60 Hz
Nominali gamybos/laužymo geba AC-3 pagal EN 60947-3 Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 80 A
Nominali pertraukimo galia Perjungimas / nutraukimas DC-1 / DC-23 pagal EN 60947-3 Ue 60 V / Ie 80 A (1 kontaktas)
Ue 120 V / Ie 80 A (2 kontaktai sujungti nuosekliai)
Techninės priežiūros skyriklis pagal IEC 62626-1 1 klasė
Rekomenduojamas saugiklis iki 400 V kintamoji įtampa: 160 A gG
iki 500 V kintamoji įtampa: 160 A gG
iki 690 V kintamoji įtampa: 125 A gG
Prijungimo terminalai Pagrindinis kontaktas: 2 × 25 mm²
Pagalbinis / signalo kontaktas: 2 × 4 mm² (pasirinktinai)
Apsaugos klasė I
Apsaugos laipsnis pagal EN 60529 IP66
Kabelių riebokšliai / korpuso angos M25 riebokšlis – detalės tvarkingas
M32 riebokšlis – detalės tvarkingos
M50 riebokšlis – informacija tvarkinga
Pasirinkimas: metalinis flanšas su sriegiu
Svoris 3/4 polių versija: apytiksl. 6,5 kg
6 polių versija: apytiksl. 9,0 kg
Korpuso medžiaga stiklo pluoštu sustiprintas poliesteris
Korpuso spalva Juoda
Pagalbinis kontaktas (pasirenkamas) 1 × NO kontaktas – uždelstas įjungimas; ankstyvas išjungimas
1 × NC kontaktas – ankstyvas įjungimas; Uždelstas išjungimas
Galima užrakinti Rakinama OFF padėtyje naudojant 3 parduodamas pakabinamas spynas (maks. Ø 6 mm)

*Kiti temperatūros diapazonai galimi paprašius.
