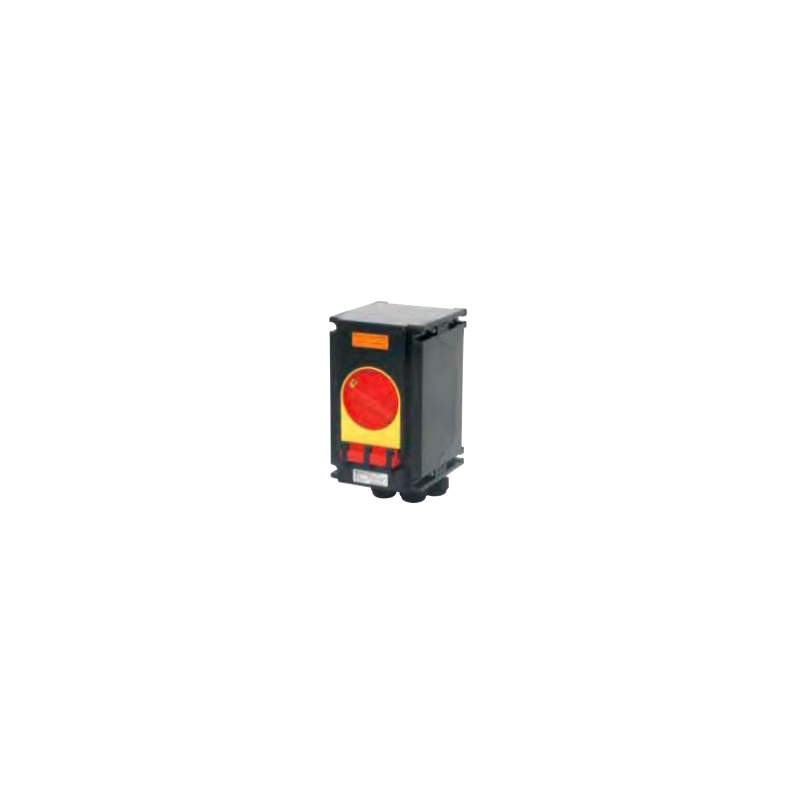

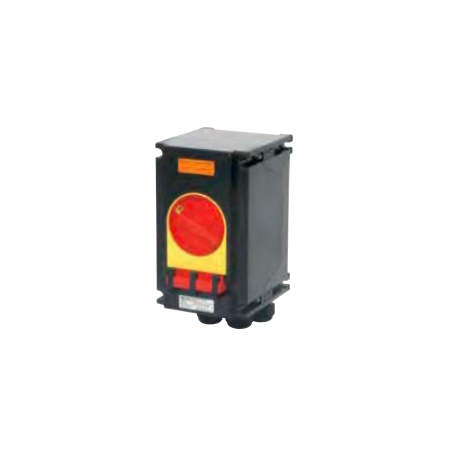

Przemysłowy wyłącznik bezpieczeństwa Ex (25A) GHG 981 0038 R0002
Przemysłowy wyłącznik bezpieczeństwa Ex (25A) GHG 981 0038 R0002

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Pramonės saugos jungiklis Ex (25A) GHG 981 0038 R0002

  • GHG 981 0038 R0002
  • Medžiaga
  • Nominali srovė
  • IP klasė
  • Cable gland

CEAG saugos jungikliai gali būti apsaugoti nuo netyčinio įjungimo dėl integruotos užrakto sistemos, leidžiančios iki trijų pakabinamų spynų nustatyti į OFF padėtį.

Siekiant išvengti klastojimo, korpuso dangčių negalima atidaryti užrakintoje padėtyje jų nepažeidžiant.

Visa 3 kintamosios srovės variklių perjungimo galia

Visas 3 kintamosios srovės variklių perjungimo pajėgumas ir izoliacijos savybės pagal EN 60947-4-1 su privalomu pagrindinių kontaktų atidarymu ir pasirenkamos AVARINĖS STOP versijos pagal EN 60204-1 yra papildomos CEAG saugos jungiklių funkcijos.

Papildomi delsos / pagreičio kontaktai užtikrina dvigubą saugumą ekstremaliomis darbo sąlygomis.

Saugos jungikliai yra lengvai montuojami ir lengvai pasiekiami prijungimo gnybtai.

Pramoninis pritaikymas atšiaurioje aplinkoje

Atšiaurioms pramoninėms aplinkoms naudojame patikrintus sprogimui atsparius korpusus: smūgiams atsparius, modifikuoto plastiko korpusus, pagamintus iš stiklo pluošto, padengto milteliniu būdu arba 316 l nerūdijančio plieno. Pasirinktinai jie gali būti tiekiami su užsegamais plastikiniais arba žalvariniais flanšais. Metalinėse versijose gali būti sumontuoti prisukami flanšai. Iki 630 A garantuojamas aukštas apsaugos laipsnis – IP66.

Techniniai parametrai:

Parametras Vertė
Leidžiama aplinkos temperatūra –20 °C iki +40 °C
Vardinė įtampa iki maks. 690 V
Įvertinta dabartinė maks. 25 A
Dažnis 50/60 Hz
Perjungimo talpa AC-3 pagal EN 60947-3 Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
Saugiklio apsauga iki 400 V kintamoji įtampa: 35 A gG
iki 500 V kintamoji įtampa: 35 A gG
iki 690 V kintamoji įtampa: 25 A gG
Prijungimo terminalai Pagrindinis kontaktas: 2 x 4 mm²
Pagalbinis/signalo kontaktas: 2 x 0,5 - 2,5 mm²
Apsaugos klasė I
Apsaugos laipsnis pagal. EN 60529 IP66
Kabelių įvadai / korpuso gręžimas M25 kabelio įvadas – žr. užsakymo detales
M32 kabelio įvadas – žr. išsamią užsakymo informaciją
Pasirinkimas: metalinis flanšas su 2x sriegiais
Svoris 3 polių versija: apytiksl. 1,48 kg
6 polių versija: apytiksl. 2,43 kg
Korpuso medžiaga Stiklo pluoštu sustiprintas poliesteris
Korpuso spalva Juoda
Pagalbiniai kontaktai 1 x NO – gaminimas – uždelstas, lūžimas – anksti
1 x NC (tik 6 polių versija) – gamyba – anksti, laužymas – vėlai
Rakinama Rakinama Galima užrakinti išjungtoje padėtyje trimis parduodamomis pakabinamomis spynomis (maks. Ø 6 mm)
