Gamintojas: SACI

Skirstomieji srovės transformatoriai

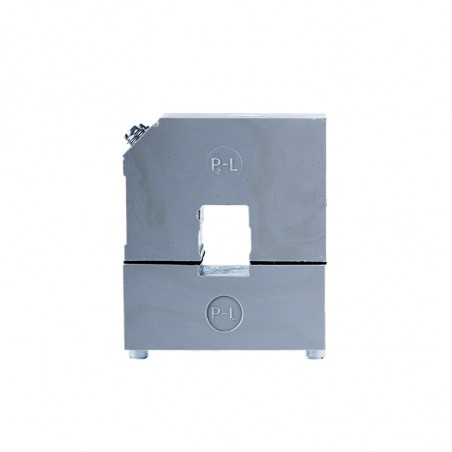

Split core current transformer

Seria: TA…P

Split core current transformer cl. 0.5, 1, 3 (on request 0.2, 0.2s, 0.5s).
A very wide range of window sizes of the internal transformer.
Suitable for busbar and cable. Resin casing.

Parameters
Security factor FS5
Rated voltage (maximum) 720V
Test voltage 3kV AC (60s)
Frequency 50-60Hz
Rated short-time thermal current 60x In
Rated dynamic current 2,5 x Ith
Continuous overload 1,2 x In
Operating temperature -10…50ºC
Rated secondary current 1A lub 5A

SPLIT CORE TYPE
Model TA30R TA60R TA80R TA100R TA125R TA160R
Bus-bar 30x20 60x30 80x50 100x80 125x80 160x80
Cable Ø20 Ø30 Ø50 Ø80 Ø80 Ø80
Accuracy 0,5 1 3 0,5 1 3 0,5 1 3 0,5 1 3 0,5 1 3 0,5 1 3
Ipn (A) VA VA VA VA VA VA
100 3
150 3,75
200 2,5 4
250 3,75 5 2,5 3,75 2,5 3,75 2,5 3,75
300 2,5 4 6 3,75 5 3,75 5 3,75 5
400 3,75 5 10 2,5 3,75 7,5 2,5 3,75 7,5 2,5 3,75 7,5
500 3,75 5 15 3,75 5 15 3,75 5 15 5 7,5 2,5 3,75 7,5
600 5 7,5 20 5 7,5 20 5 7,5 20 5 15 3,75 5 10
750 7,5 10 20 7,5 10 20 7,5 10 20 5 10 20 5 10 20
800 7,5 10 20 7,5 10 20 7,5 10 20 7,5 10 20 7,5 10 20
1000 10 15 20 10 15 20 10 15 20 10 20 30 10 20 30
1200 15 20 30 15 20 30 15 20 30
1500 15 20 30 20 30 45 0 30 45
2000 20 30 45 25 30 45 25 30 45
2500 25 30 45 25 30 45
3000 30 45 60 30 45 60
4000 30 45 60
5000 30 45 60

MODEL A B C D E F
TA30R 32 21 105 90 99 114
TA60R 62 32 130 100 109 139
TA80R 82 52 150 120 129 159
TA100R 104 82 172 150 159 181
TA125R 127 82 195 150 159 204
TA160R 162 82 230 150 159 239
