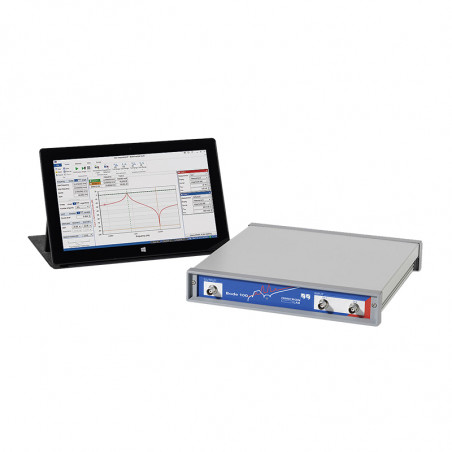

Vektorinis grandžių analizatorius Bode 100

Bode 100 — tai daugiafunkcinis profesionalus kontrolės ir matavimo prietaisas, atliekantis šias funkcijas:

• dažnio charakteristikos analizatorius,
• impedanso matuoklis,
• kompleksinio stiprinimo matuoklis,
• sinusinio signalo generatorius.

Tai nešiojamas, kompaktiškas ir lengvai naudojamas įrenginys, valdomas kompiuterine programine įranga — tai leidžia efektyviai ir lanksčiai jį naudoti įvairiems matavimams, įskaitant:

• kompleksinį stiprinimą,
• kompleksinį impedansą,
• atspindžio koeficientą,
• slopinimo koeficientą,
• tiriamo įrenginio vėlinimo charakteristiką,
• impedansą dažnių srityje,
• apkrovos įtaką stiprintuvams ir filtrams,
• antenų derinimą,
• elektroninių grandinių S parametrų matavimus,
• ultragarsinių ir pjezoelektrinių sistemų matavimus.

Vektoriniai grandinių analizatoriai plačiai naudojami ten, kur būtina realiuoju laiku derinti grandines. Todėl jie yra puikus įrankis kiekvienai elektronikos laboratorijai.

Pavyzdinės taikymo sritys

• baterijų impedanso matavimai,
• fotovoltinių elementų impedanso matavimai,
• mažų rezistorių varžos matavimai,
• trumpų ir ilgų bangų antenų atspindžio koeficiento ir impedanso matavimai,
• valdymo grandinių stabilumo analizė (pvz., DC/DC keitiklių maitinimo šaltiniuose),
• kondensatorių lygiavertės nuoseklios varžos (ESR) matavimai,
• trumpųjų jungimų ir kabelių defektų aptikimas (gyslų ir ekranų nutrūkimai, ekranavimo kokybė, dielektrinė konstanta),
• DSL kabelių matavimai (slopinimas, impedansas, fazinis vėlinimas),
• plokščiųjų transformatorių apvijų pažeidimų aptikimas PCB plokštėse,
• RFID radijo sistemų tyrimai (antenų derinimas, veikimo nuotolio vertinimas),
• mažų signalo transformatorių analizė (telekomunikacijų, perdavimo srityse),
• garso komponentų tyrimai.

Komplektą sudaro

• Vektorinė grandinių analizatorius Bode 100,
• Bode Analyzer Suite programinė įranga (CD diske),
• Naudojimo instrukcija (anglų k.),
• Maitinimo adapteris,
• USB laidas,
• 4 x BNC kabeliai 50 Ω (m – m),
• 1 x BNC šakotuvas (T) (f – f – f),
• 1 x BNC prailgintuvas (f – f),
• 1 x BNC varža 50 Ω (m),
• 1 x BNC trumpiklis (m),
• Testavimo įrenginys: kvarcinis filtras ir IF filtras PCB plokštėje.

Naudojant kartu su vektoriniu grandinių analizatoriumi Bode 100, impedanso adapteriai B-WIC ir B-SMC yra idealus pasirinkimas pasyvių ir aktyvių elektronikos grandinių impedanso matavimui. B-WIC skirtas laidiniams komponentams, o B-SMC idealiai tinka visiems populiariems paviršinio montavimo pasyviems įrenginiams.

Plačiajuostis transformatorius B-WIT 100 yra idealus pasirinkimas signalui tiekti į įvairias grandines, tokias kaip valdymo kilpos ar maitinimo šaltiniai. Naudojant kartu su Bode 100, B-WIT 100 leidžia įvertinti valdymo grandinių stabilumą.

Dėl diferencinio zondo Bode 100 galima prijungti įtampą iki 600 V. Zondo įėjimas yra be potencialo, todėl išvengiama įžeminimo problemų ir galima matuoti grandines, kurių įėjimas ir išėjimas neturi bendro nulinio taško.
