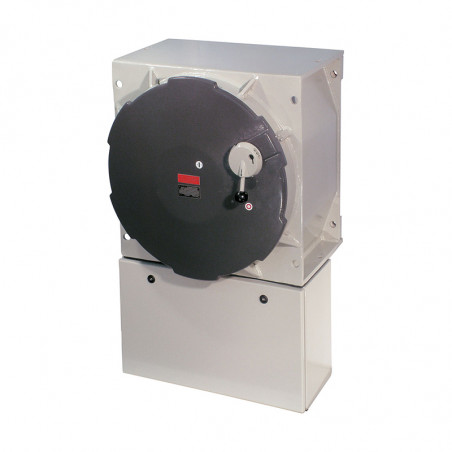

Maitinimo jungiklis atliekamas pagal sprogimo įrodymą 630 a
Maitinimo jungiklis atliekamas pagal sprogimo įrodymą 630 a

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Maitinimo jungiklis atliekamas pagal sprogimo įrodymą 630 a

Techninės specifikacijos

Žymėjimas pagal 94/9/EB (ATEX)

EB tipo tyrimo sertifikatas
IECEx atitikties sertifikatas
Žymėjimas pagal IECEx

Leidžiama aplinkos temperatūra
Nominali įtampa
Nominali srovė
Dažnis
Nominali perjungimo galia AC-3 ir izoliacija
pagal EN 60947-3

Atsarginis saugiklis


Jungiamieji gnybtai
Apsaugos laipsnis pagal EN 60529
Apsaugos klasė
Liandžio jungtys
Svoris

Korpuso medžiaga

Spalva		 Ex II 2G Ex de ia/ib [ia/ib] IIC T4 ... T61)
Ex II 2D IP66 T80°C / T95°C / T130°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6/T5/T4
Ex tD A21 IP66 T80°C / T95°C / T130°C
Nuo -20°C iki +40°C2)
maks. iki 690 V
maks. 630 A
50/60 Hz
Ue 230 V / Ie 630 A
Ue 400 V / Ie 630 A
Ue 500 V / Ie 630 A
Ue 690 V / Ie 630 A
iki 400 V AC: 800 A gL
iki 500 V AC: 800 A gL
iki 690 V AC: 800 A gL
Pagrindinis kontaktas: 240/120 mm2
IP54 (65 parinktis)
I
M80 (d = 62-68 mm) žr. užsakymo informaciją
3 polių: apie 245 kg
4 polių: apie 250 kg
aliuminio, milteliniu būdu dažyto poliesterio
nerūdijančio plieno paskirstymo dėžutė, milteliniu būdu dažyta
Korpusas: pilkai smėlio spalvos (RAL 7032)
Dangtelis: tamsiai pilkas (RAL 7022)

1) Taip pat galima įsigyti IIB.
2) Kiti aplinkos temperatūros diapazonai galimi pagal pageidavimą.

Užsakymo informacija

Versija Kabelių įvadai Produkto nr.
630 A sprogimui atsparus automatinis jungiklis
3 polių 4 x M80 EXKO 73 1813 F0001
4 polių 4 x M80 EXKO 73 1814 F0001

Kitos versijos galimos pagal pageidavimą.

Matmenys [mm]
