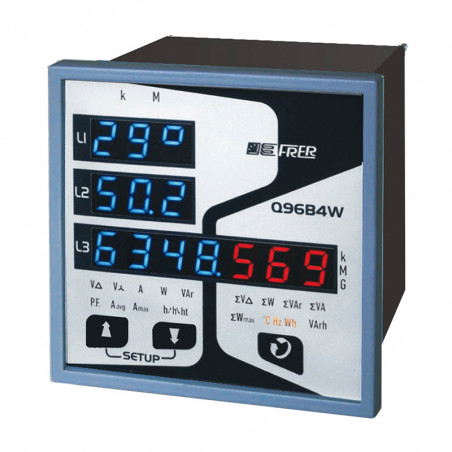

Analizor multifuncțional de rețea Q96B4W-Q15B4W

Analizor multifuncțional de rețea, potrivit pentru sisteme cu trei sau patru fire cu sarcină dezechilibrată (adecvat chiar și pentru forme de undă trifazate distorsionate). Permite vizualizarea tuturor parametrilor principali ai rețelei electrice pe un singur dispozitiv, ceea ce reduce semnificativ complexitatea și costul instalației.

Analizoarele multifuncționale de putere au 3 afișaje LED, pe care apar valori pentru 3 faze, plus un afișaj suplimentar într-o culoare diferită pentru a afișa suma sau media fazelor în funcție de necesități.

Selectarea măsurătorilor afișate pentru fiecare dintre cele două segmente (faze variabile sau sistem), ceea ce permite o mai bună monitorizare a stării rețelei.

Desemnarea tipului de măsurare afișat în prezent (Kilo sau Mega) este implementată prin simboluri care permit identificarea mai ușoară și mai rapidă. În plus, sunt disponibile următoarele opțiuni:

  • interfață de transmisie de date,
  • 2 alarme.

Are ieșiri pulsabile programabile pentru energie activă și reactivă.



Date tehnice:

Afișaj maxim 3 cifre
Poziția părților zecimale Automat
Opțiuni de iluminare de fundal Simboluri iluminate
Citire rata de actualizare 1 sec
Măsurarea valorii TRMS
Precizie 0,5%
Tensiune nominală Un 100-400V
Curent nominal In 1-5A;
Interval de intrare 10-120% Un, 5-120% In
Frecvență 45…65Hz
Suprasarcină constantă 2xIn; 1,2xUn
Suprasarcină momentană 20 x In; 2 x Un (1 sec.)
Consumul circuitului de energie electrică I < 0.5VA
Consumul circuitului de energie electrică U < 0.5VA
Izolarea galvanică Completă
Consum complet de energie 6VA
Temperatura de lucru -10……+23……+50°C
Temperatura de depozitare -30…+70°C
Carcasă auto-stingătoare UL 94V0


Putere Standard Va.c. (±10%, 45÷65Hz, 6VA) 115 - 230 V
La cerere Va.c. (±10%, 45÷65Hz, 6VA) 24V; 48V; 400V
Vd.c. (-15...+20%, 6W) 24V; 48V; 110V; 220V
Va.c./d.c. (6VA/6W) 20÷60V; 80÷260V

Dimensiuni:

Wielofunkcyjny analizator sieci Q96B4W-Q15B4W
