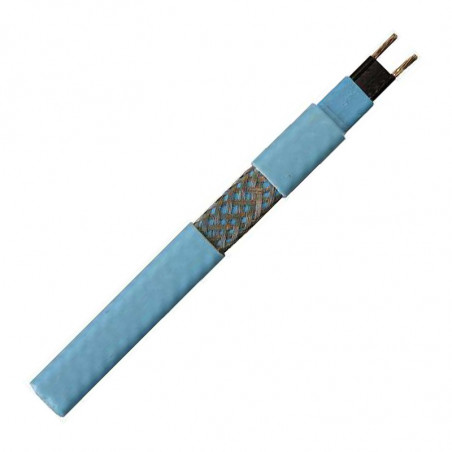

Cabluri de incalzire in versiune Ex seria ILLw…/Qx 85°C

Cabluri încălzite electric pentru a proteja împotriva înghețului sau pentru a menține temperatura conductelor și rezervoarelor în zonele nepericuloase și explozive.

Przewody grzejne w wykonaniu EX seri ILL...(CT/CF) 85oC
  • Reglarea automată a puterii în funcție de creșterea reducerii temperaturii conductelor
  • Nu se va supraîncălzi și nu va îneca, chiar și atunci când este acoperit
  • Poate fi tăiat în orice secțiune (reducerea pierderilor)
  • Gama completă de controale, accesorii și certificate
  • Alimentare 220-277 V AC (110-120 V AC la cerere)

DESCRIERE:

Quintherm ILL este un cablu de încălzire autoreglabil industrial / comercial ușor, care poate fi utilizat pentru a proteja împotriva înghețului sau pentru a menține temperatura conductelor și rezervoarelor din industria construcțiilor sau a instalațiilor frigorifice până la 85 ° C.

Poate fi tăiat la dimensiuni la locul de instalare, adaptând conducta la lungimea conductei.

Cablul ILL este aprobat pentru utilizare în zone nepericuloase și explozive, precum și în medii corozive. Caracteristicile sale de autoreglare îmbunătățesc siguranța și fiabilitatea. Cablurile ILL nu se supraîncălzesc / arde chiar și atunci când se suprapun. Puterea sa depinde de temperatura conductei.

Instalarea cablului Quintherm ILL este rapidă și simplă, nu necesită abilități speciale sau instrumente. Terminale, conectori și seturi de conexiuni sunt furnizate în seturi convenabile

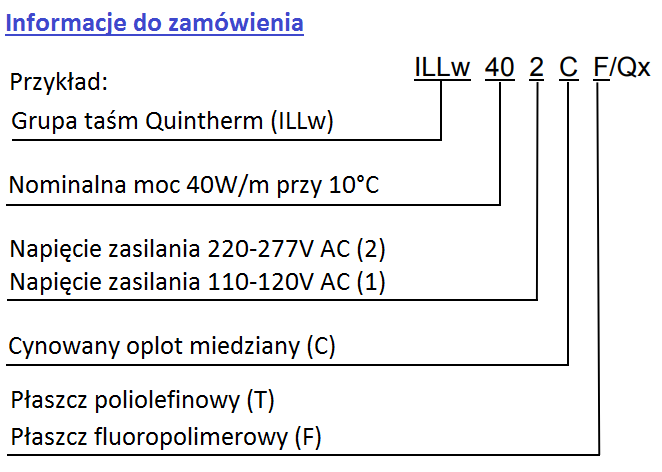

OPȚIUNI.

ILLw ../ Qx -   Banda de încălzire de bază fără ecran și izolare externă. [Nbsp]

ILLw..C / Qx -   Un scut împletit din staniu asigură protecție mecanică și îmbunătățește împământarea conductelor de plastic de exemplu. [Nbsp]

ILLw..CT / Qx -   Teaca exterioară termoplastică pe teaca împletită cu staniu oferă protecție suplimentară. [Nbsp]

ILLw..CF / Qx -   Învelișul exterior de fluoropolimer de pe împletitura conserve oferă protecție împotriva soluțiilor corporale sau a fumului.



Date tehnice:

Temperatura maximă:
pornit:
oprit:


85°C
85°C
Temperatura minimă de instalare: -40OC
Temperatura minimă de lucru: -65OC

Sursa de alimentare:

220-277V AC

Clasificarea temperaturii:

T6 – până la ILL31w…
T4 – ILLw40…
Rezistența maximă a împletiturii de protecție: ≤18,2 Ω/km

Tip Diametru (mm) Greutate Kg/100m Raza de încovoiere minimă
(mm)
Dimensiunea glandei
ILLw.. 10,75 x 3,75 5,6 25 M20
ILLw..C 11,75 x 4,75 9,5 30 M20
ILLw..CT 12,95 x 5,95 11,8 35 M20
ILLw..CF 12,95 x 5,95 12,6 35 M20

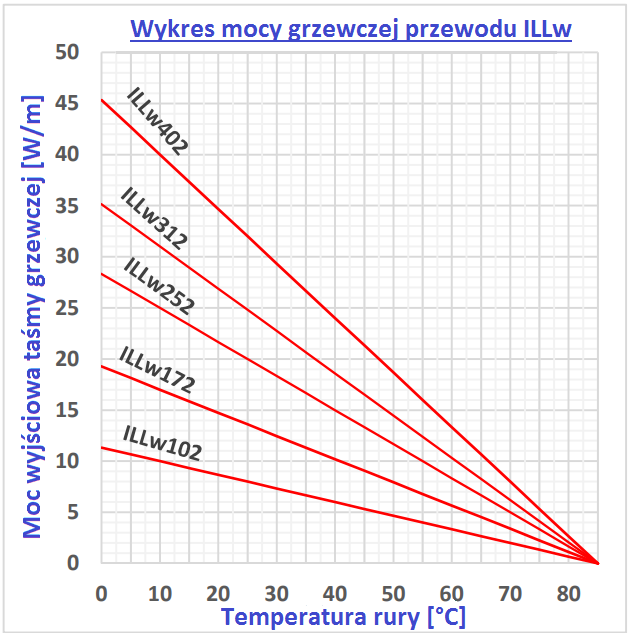

Putere nominală de ieșire la cablul ILLw de 230 V montat sub izolație pe o conductă metalică.



Certificate - Descărcați atașamentul



Lungime maximă în funcție de întrerupătorul de alimentare [m]

Tip Temp. standard 10A 16A 20A 25A
ILL122.. 5°C 152 198 - -
0°C 122 196 198 -
-20°C 84 136 170 198
-40°C 74 118 148 184
ILL172.. 5°C 102 154 - -
0°C 82 130 154 -
-20°C 66 106 132 154
-40°C 50 80 100 124
ILLw252... 5°C 76 122 124 -
0°C 62 98 122 124
-20°C 34 56 70 88
-40°C 32 50 64 80
ILLw312.. 5°C 46 74 92 110
0°C 34 54 66 84
-20°C 26 40 50 64
-40°C 24 38 48 60
ILLw402.. 5°C 34 56 70 88
0°C 24 40 50 60
-20°C 20 30 38 48
-40°C 18 30 36 46

Putere nominală de ieșire la cablul ILLw de 230 V montat sub izolație pe o conductă metalică.

Accesorii:
Quintex are o gamă completă de accesorii, inclusiv kituri de capăt / conexiune, garnituri de capăt, cutii de joncțiuni și controlere. Astfel de articole ar trebui să aibă certificate separate pentru benzile de încălzire. Când folosiți în zone periculoase, utilizați numai componente omologate.
