Producător: HARTING Technology Group

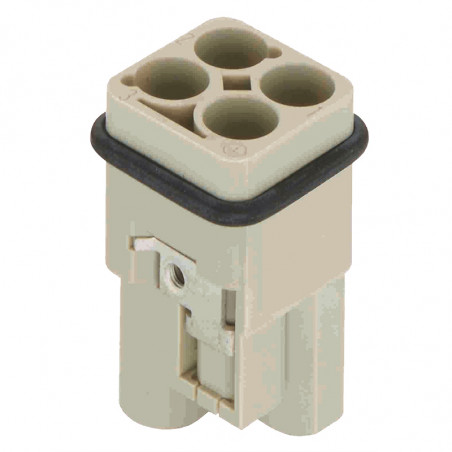

Cartuse Han Q

Cartușe Han®Q

Număr de contacte2/0+2/0+2/0+2/0+
Tipul de conexiune Terminale cu șurub axial Terminale cu șurub axial Terminale cu șurub axial Terminale cu șurub axial

Date electrice conform EN 61 984
Contacte de alimentare

40 A 400 V 6 kV 3

40 A 400 V 6 kV 3

40 A 830 V 6 kV 3



40 A 830 V 6 kV 3
Contacte de semnal - - - -
Secțiunea transversală a contactelor de alimentare 4 ... 6 mm2 2,5 ... 6 mm2 4 ... 6 mm2 2,5 ... 6 mm2
Secțiunea transversală a contactelor de semnal
Insert masculin (M) 09 12 002 2651 09 12 002 2653 09 12 002 2652 09 12 002 2654
Insert feminin (F) 09 12 002 2751 09 12 002 2753 09 12 002 2752 09 12 002 2754

Număr de contacte5/0+5/0+4/2+7/0+
Tipul de conexiune Tips de sertizare Han-Quick Lock® Tips de sertizare Tips de sertizare

Date electrice conform EN 61 984 Contacte de alimentare 16 A 230/400 V 4 kV 3 16 A 230/400 V 4 kV 3 40 A 400/690 V 6 kV 3 10 A 400 V 6 kV 3
Contacte de semnal - - 10 A 250 V 4 kV -
Secțiunea transversală a contactelor de alimentare 0,14 ... 2,5 mm2 0,5 ... 2,5 mm2 1,5 ... 6 mm2 0,14 ... 2,5 mm2
Secțiunea transversală a contactelor de semnal     0,14 ... 2,5 mm2
Insert masculin (M) 09 12 005 3001 09 12 005 2633 09 12 006 3041 09 12 007 3001
Insert feminin (F) 09 12 005 3101 09 12 005 2733 09 12 006 3141 09 12 007 3101

Număr de contacte8/0 + 8/0 +17 + 12/0 +8/10 +
Tipul de conexiune Tips de sertizare Han-Quick Lock® Tips de sertizare Tips de sertizare/ Han-Quick Lock® Conector de date Han® Q RJ45

Date electrice conform  EN 61 984 Contacte de alimentare 16 A 500 V 6 kV 3 16 A 500 V 6 kV 3 Wg  10 A 250 V 3 10 A 400 V 6 kV 3 -
Contacte de semnal - - - - 5 A 50 V 0,8 kV 3
Secțiunea transversală a contactelor de alimentare 0,14 ... 4 mm2 0,5 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,13 ... 0,52 mm2
Secțiunea transversală a contactelor de semnal         0,13 ... 0,25 mm2
Insert masculin (M) 09 12 008 3001 09 12 008 2633 09 12 017 3001 09 12 012 3001 09 12 011 3001
Insert feminin (F) 09 12 008 3101 09 12 008 2733 09 12 017 3101 09 12 012 3101 09 12 011 3111
