Producător: CITEL

Carcase de securitate PV

Cutii de protecție fotovoltaică

Panou de protecție la supratensiune fotovoltaică - partea de curent alternativ seria CPV240

Panou de protecție la supratensiune fotovoltaică - partea de curent alternativ seria CPV240

• Panou de protecție la supratensiune fotovoltaică
• Conformitate UTE C15-712-1
• Conexiune la rețeaua de curent alternativ
• Întrerupător de linie și diferențial


Număr piesă CITEL

CPV240-230-xxx-DDR
Tensiune rețea Un 230 V mono
Curent maxim 16 A - 25 A - 32 A
Conexiune la rețea (intrare/ieșire) 6 mm2 max.
Securitate
Deconectare termică internă
Vizualizarea deconectării Indicator fulger
Protecție la supratensiune întrerupător de circuit derivat în protectorul de supratensiune
Protecție la supracurent prin întrerupător de circuit de linie [categorie 16 sau 32 A)
Protecție împotriva contactelor indirecte prin întrerupător diferențial 30mA
Protector de supratensiune tip 2 DS240-230/G
Vot maxim de funcționare Uc 255 V c.a.
Curent nominal de descărcare In 20 kA
Max. Curent de descărcare Imax 40 kA
Nivel de protecție (CM/DM) Up 1,5/1,25 kV
Caracteristici caz
Nivel de protecție IP 55
Dimensiuni (Î x L x A) mm 198 x 255 x 108
Materialul carcasei Policarbonat UL 94VO
Echipament de acces Ușă transparentă
Cablu de deplasare prin gheare de cablu


Panou de protecție la supratensiune fotovoltaică - partea de curent continuu seria CPV50-xxx-xxA-xST


Panou de protecție la supratensiune fotovoltaică - partea de curent continuu seria CPV50-xxx-xxA-xST

• Panou de protecție la supratensiune cu 3 șiruri
• 500, 600 și 800 Vcc
• Curent maxim: 25 A
• Secționare



3
Număr piesă CITEL

CPV50-500-40A-3ST

CPV50-600-40A-3ST

CPV50-800-40A-3ST
Număr de șiruri 3 3
3
Tensiune fotovoltaică maximă Uocstc 500 Vcc 600 Vcc 800 Vcc
Max. Curent fotovoltaic Imppstc 25 A 25 A 25 A
Conexiune la rețea (intrare/ieșire) terminal 6,5/10 mm2 terminal L 6,5/10 mm2 terminal L 6,5/10 mm2
Întrerupător CC da da da
Protecție cu siguranțe prin șiruri de caractere opțiune opțiune opțiune
Protecție de supratensiune tip 2 DS50PV-500/51 DS50PV-600/51 DS50PV-800/51
Tensiune maximă PV UCPV 600 Vcc 720 Vcc 960 Vcc
Curent nominal de descărcare In 15 kA 15 kA 15 kA
Curent maxim de descărcare Imax 40 kA 40 kA 40 kA
Nivel de protecție Sus 2,2 kV 2,8 kV 2/3,6 kV
Caracteristici caz
Nivel de protecție IP65
Dimensiuni (ÎxLxA) 305 x 225 x 125 mm
Material de închidere ABS PC
Tip de mâner Închidere externă

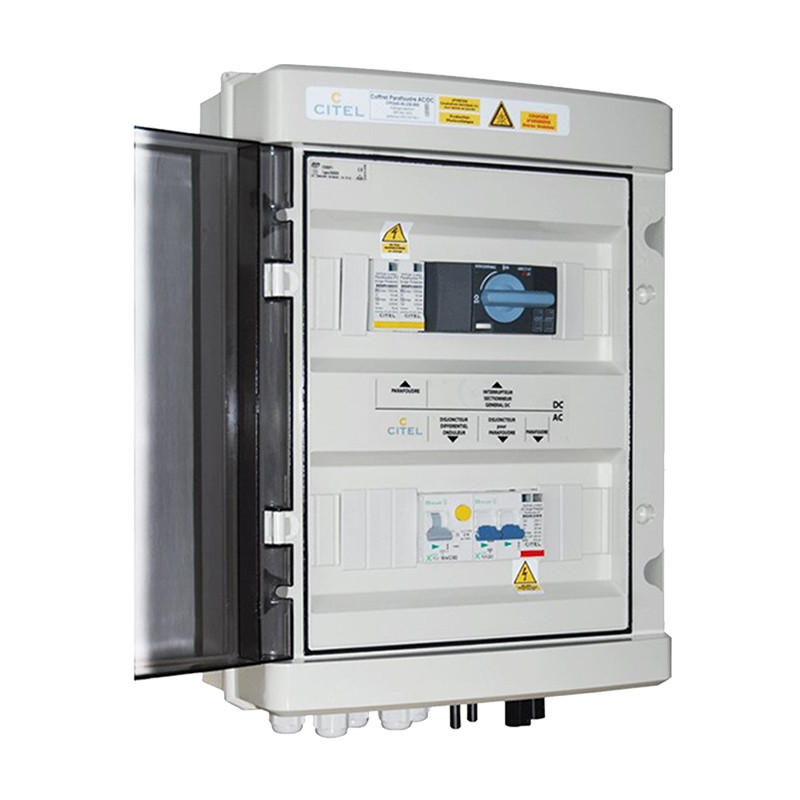

Panou de protecție la supratensiune fotovoltaică - partea AC/DC seria CPV240-50

Panou de protecție la supratensiune fotovoltaică - partea AC/DC seria CPV240-50

• Panou de protecție la supratensiune combinat AC/DC
• Întrerupătoare diferențiale
• Deconectarea și conectarea modulelor fotovoltaice

Număr piesă CITEL

CPV240-50-230-xx-DDR
Rețea Rețea monofazată AC 2 șiruri - rețea DC
Tensiune rețea Un/Uocstc 230 V mono 600 Vcc
Curent maxim (xx) 16A - 25A -32A 25A
Conexiune (invertor/rețea Maxim 6 mm2 în terminal cu șurub Maxim 6 mm2 în terminal conector MC tip resort
Securitate
Separator termic protector intern la supratensiune protector intern la supratensiune
Vizualizarea deconectării indicator protector la supratensiune indicator protector la supratensiune
Protector la supratensiune Întrerupător SPD nu este necesar
Protecție la supracurent prin întrerupător de linie fără
Protecție împotriva contactelor indirecte prin întrerupător diferențial 30 mA fără
Protecție la supratensiune tip 2 DS240-230/G DS50PV-600/51
Tensiune de regim permanent max. Ucpv 255 Vac 720 Vdc
Denumire curent de descărcare In 20 kA 15 kA
Curent maxim de descărcare Imax 40 kA 40 kA
Nivel de protecție Sus 1,5/1,25 kV 2,8 kV
Caracteristici caz
Dimensiuni (Î x L x A) 420 x 298 x 140 mm
Material de încuietoare Policarbonat UL94 VD
Nivel de protecție IP55
Echipament de acces Ușă transparentă
Shift cabLe prin glandele cabLe
