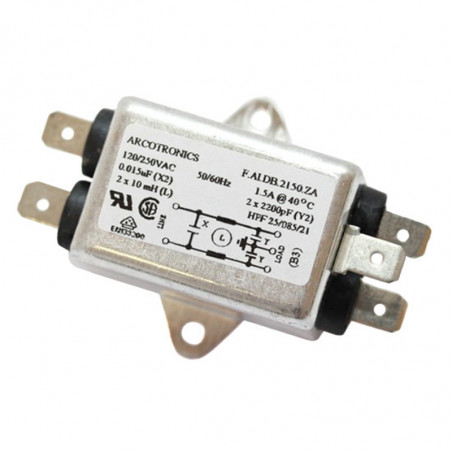

Filtre monofazate F.AI-F.AM-F.AK-F.AR-F.AS
  • Filtre monofazate F.AI-F.AM-F.AK-F.AR-F.AS

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

Filtre monofazate F.AI-F.AM-F.AK-F.AR-F.AS

Date tehnice
Tensiune nominală(UR):
250V 50/60HZ
Curent nominal (IN):
determinat pentru temperatura mediului ambiant40°C
Curent de scurgere (IL ):
valoarea maximă la 220V, 50Hz
Test de tensiune (2s):
linie - pământ 3000 VCC sau 1800 VAC

linie - linie 1700 VDC
Categorii climatice:
HPF (25/85/21)
Interval de temperatură:
de la -25°C la 85°C


F.AI


Tip IN
[A]
L
[mH]
Cx
[µF]
Cy
[pF]
IL
[mA]
R
[MΩ]
Nr. Fig. schemă Nr. fig. carcasă

F.AI.DB.2150.ZA

1,5 2 x 10 0,015 2 x 2200 2 x 0,2   A A

F.AI.DB.2150.ZB

1 2 x 10 0,015 2 x 2200 2 x 0,2   A A

F.AI.DB.2150.ZC

3 2 x 2 0,015 2 x 2200 2 x 0,2   A A

F.AI.DB.2150.ZD

6,5 2 x 10 0,015 2 x 2200 2 x 0,2   A A

F.AI.D-.2330.ZA

10 2 x 0,5 0,033 2 x 2200 2 x 0,2 1 B B

F.AI.D-.2330.ZB

20 2 x 0,5 0,033 2 x 2200 2 x 0,2 1 B B

F.AI.D-.2330.ZC

30 2 x 0,6 0,033 2 x 2200 2 x 0,2 1 B D

F.AI.D-.3100.ZA

5 2 x 1 0,1 2 x 3200 2 x 0,29 1 B B

F.AI.D-.3100.ZB

5 2 x 17 0,1 2 x 3200 2 x 0,29 1 B B

Atenție

Oportunități: conectori B, cablu D, șurub I
Schițe de carcase la sfârșitul capitolului.

Schema A

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schemat A
Schema B

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schematB

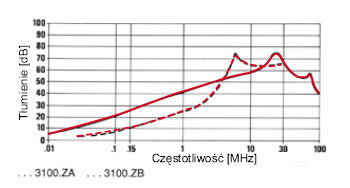

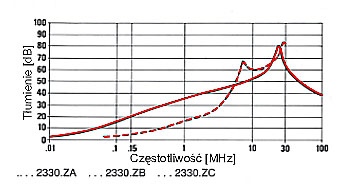

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 1 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 2
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 3 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 4

F.AK


Tip IN
[A]
L1
[mH]
I2
[mH]
Cx1
[µF]
Cx2
[µF]
Cx3
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
Nr. Fig. schemă Nr. Fig. carcasă

FAK.D-.3300.ZA

3 2 x 2 2 x 2 0,15 0,15   2 x 2200   2 x 0,2 1 E C1

FAK.D-.3300.ZB

6 2 x 1 2 x 1 0,15 0,15   2 x 2200   2 x 0,2 1 E C1

FAK.D-.3300.ZC

10 2 x 0,5 2 x 0,5 0,15 0,15   2 x 2200   2 x 0,2 1 E C2

FAK.D-.3300.ZD

20 2 x 0,5 2 x 0,5 0,15 0,15   2 x 2200   2 x 0,2 1 E D

FAK.D-.3570.ZA

2,5 2 x 1 2 x 25   0,47 0,1 2 x 3300 2 x 3300 2 x 0,6 0,68 E D

FAK.D-.3810.ZA

10 2 x 2,3 2 x 2,3 0,27 0,27 0,27 2 x 5500 2 x 1000 2 x 0,6 0,38 E D

FAK.D-.3940.ZA

3 2 x 4,7 2 x 4,7 0,47 0,47   2 x 4700   2 x 0,5 0,24 F C2

Atenție

Oportunități: conectori B, cablu D, șurub I
Schițe de carcase la sfârșitul capitolului.

Schema E

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schemat E
Schema F

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schemat F

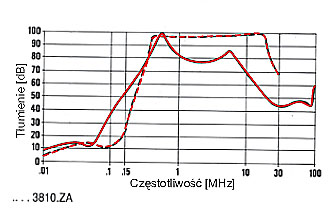

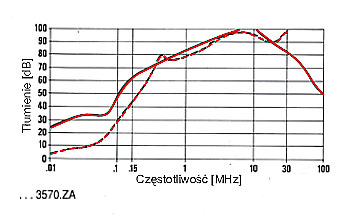

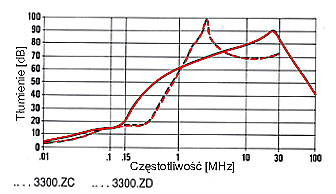

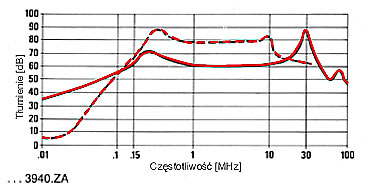

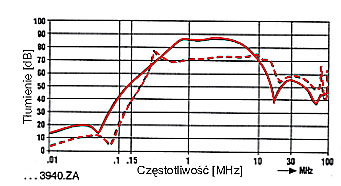

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 5 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 6
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 7 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 8
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 9

F.AM


Tip IN
[A]
L
[mH]
Cx1
[µF]
Cx2
[µF]
Cy
[pF]
IL
[mA]
R
[MΩ]
Nr. Fig. schemă Nr. Fig. carcasă

F.AM.D-.3200.ZA

1 2 x 40 0,1 0,1 2 x 4700 2 x 0,43 0,68 C B

F.AM.D-.3200.ZB

5 2 x 1 0,1 0,1 2 x 3200 2 x 0,29 0,68 C B

F.AM.D-.3200.ZC

10 2 x 0,5 0,1 0,1 2 x 2200 2 x 0,2 0,68 c B

F.AM.D-.3200.ZD

20 2 x 0,5 0,1 0,1 2 x 2200 2 x 0,2 0,68 c C2

F.AM.D-.3200.ZE

30 2 x 0,6 0,1 0,1 2 x 2200 2 x 0,2 0,68 c D

F.AM.D-.3440.ZA

10 2 x 1 0,22 0,22 2 x 4700 2 x 0,43 0,47 D B

F.AM.D-.3470.ZA

6,5 2 x 4   0,47 2 x 1000 2 x 0,09 0,68 C C2

F.AM.D-.3600.ZC

16 2 x 1   0,6 2 x 2500 2 x 0,23 0,47 C C2

F.AM.D-.3600.ZD

22 2 x 0,2   0,6 2 x 2500 2 x 0,23 0,47 C C2

F.AM.D-.3600.ZE

20 2 x 1   0,6 2 x 4700 2 x 0,43 0,47 D C2

F.AM.D-.3600.ZF

40 2 x 0,23   0,6 2 x 4700 2 x 0,43 0,47 D C2

F.AM.D-.3600.ZH

30 2 x 0,23   0,6 2 x 4700 2 x 0,43 0,47 D C2

F.AM.D-.3600.ZK

25 2 x 0,5 0,6   2 x 4700 2 x 0,43 0,47 D C2

F.AM.D-.3600.ZL

25 2 x 0,5 0,6   2 x 22000 2 x 2 0,47 D C2

F.AM.D-.3940.ZA

4,5 2 x 20 0,47 0,47 2 x 10000 2 x 0,91 0,33 C C2

F.AM.D-.3940.ZB

3,3 2 x 13 0,47 0,47 2 x 6800 2 x 0,62 0,33 C C2

F.AM.D-.4100.ZB

16 2 x 0,5   1 2 x 2500 2 x 0,23 0,33 D C2

F.AM.D-.4160.ZA

25 2 x 0,5 1 0,68 2 x 22000 2 x 2 0,47 C C2

Atenție

Oportunități: conectori B, cablu D, șurub I
Schițe de carcase la sfârșitul capitolului.

Schema C

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schemat C
Schema D

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schemat D

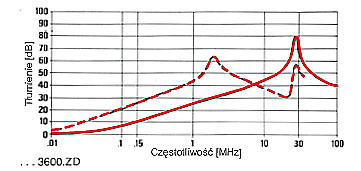

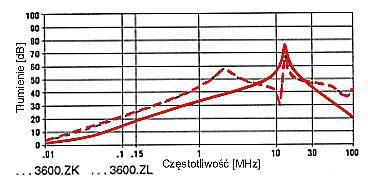

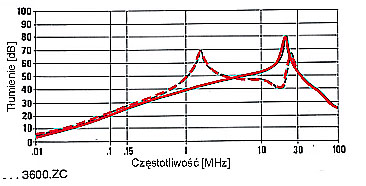

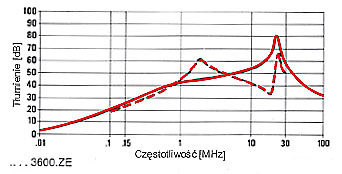

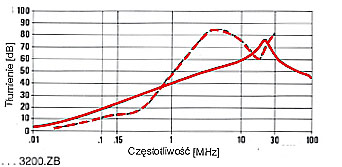

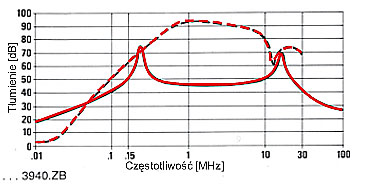

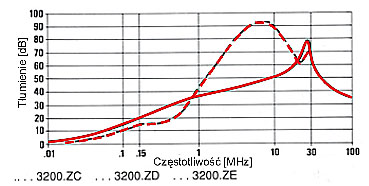

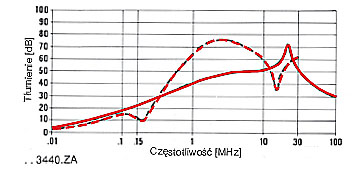

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 10 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 11
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 12 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 13
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 14 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 15
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 16 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 17
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 18 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 19
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 20 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 21

F.AR


Tip LN
[A]
L1
[mH]
l2
[mH]
Cx1
[µF]
Cx2
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
Nr. Fig. schemă Nr. Fig. carcasă

F.AR.D-.3620.ZA

1,5 2 x 7 2 x 7 0,47 0,15   2 x 2200 2 x 0,2 0,47 G C2

F.AR.D-.3620.ZB

2,5 2 x 12 2 x 2 0,47 0,15   2 x 2200 2 x 0,2 0,47 G C2

F.AR.D-.3620.ZC

5 2 x 7 2 x 7 0,47 0,15   2 x 2200 2 x 0,2 0,47 G C2

F.AR.D-.3620.ZD

8,5 2 x 10 2 x 3 0,47 0,15   2 x 2200 2 x 0,2 0,47 G D

F.AR.D-.3940.ZA

0,5 2 x 40 2 x 40 0,47 0,47 2 x 3300   2 x 0,3 0,33 G Cl

Atenție

Oportunități: conectori B, cablu D, șurub I
Schițe de carcase la sfârșitul capitolului.


Schema G
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schemat g

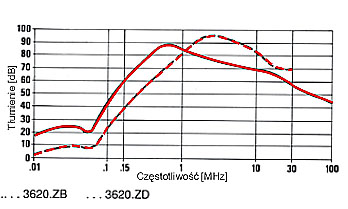

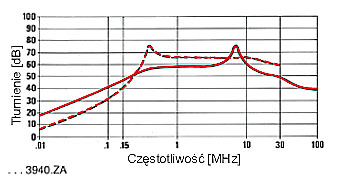

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 22 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 23
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 24

F.AS


Tip LN
[A]
L1
[mH]
l2
[mH]
Cx
[µF]
Cy
[pF]
IL
[mA]
R
[MΩ]
Nr. Fig. schemă Nr. Fig. carcasă

F.AS.D-.3220.ZA

1 22 0,3 0,22 2 x 4700 2 x 0,43 1 H B

F.AS.D-.3220.ZB

2,5 16 0,3 0,22 2 x 4700 2 x 0,43 1 H C2

F.AS.D-.3470.ZA

6,5 4 0,05 0,47 2 x 22000 2 x 2 0,47 H D

F.AS.D-.3470.ZB

10 4 0,05 0,47 2 x 22000 2 x 2 0,47 H D

F.AS.D-.3940.ZA

4 8 0,05 0,94 2 x 22000 2 x 2 0,33 H C2

F.AS.D-.3940.ZC

10 4 0,05 2 x 0,47 2 x 22000 2 x 2 0,33 H C2
Atenție

Optiuni: D - cablu. Schițe de carcase la sfârșitul capitolului.


Schema H
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS schemat H

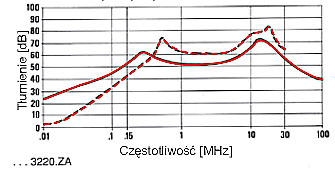

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 25 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 26
FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 27 FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS charakterystyki 28

Dimensiuni [mm] și cabluri
Carcasă A

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS obudowa A
Carcasă B

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS obudowa B
Carcasă C

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS obudowa C
Carcasă D

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS obudowa D
Capete B

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS obudowa B
Capete D

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS obudowa D
Capete I

FILTRY JEDNOFAZOWE SERIE F.AI, F.AM, F.AK, F.AR, F.AS obudowa I
