One phase filters - F.AI-F.AM-F.AK-F.AR-F.AS series
  • One phase filters - F.AI-F.AM-F.AK-F.AR-F.AS series

Photos are for informational purposes only. View product specification

Manufacturer: Arcotronics

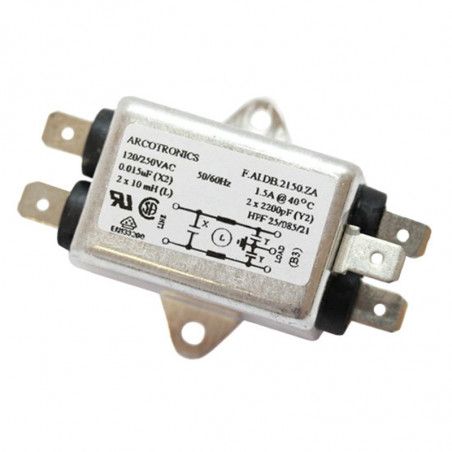

One phase filters - F.AI-F.AM-F.AK-F.AR-F.AS series

One phase filters - F.AI-F.AM-F.AK-F.AR-F.AS series

Electrical data:
Nominal voltage(UR):
250V 50/60HZ
Nominal current (IN):
at ambient temperature 40°C
Leakage current(IL ):
maximum value at 220V, 50Hz
Voltage test (2s):
line - ground3000 VDC or 1800 VAC

line - line 1700 VDC
Climatic category
HPF (25/85/21)
Temperature range:
-25°C - 85°C


F.AI

TypeIN
[A]
L
[mH]
Cx
[µF]
Cy
[pF]
IL
[mA]
R
[MΩ]
SchemeCasing
F.AI.DB.2150.ZA 1,5 2 x 10 0,015 2 x 2200 2 x 0,2   A A
F.AI.DB.2150.ZB 1 2 x 10 0,015 2 x 2200 2 x 0,2   A A
F.AI.DB.2150.ZC 3 2 x 2 0,015 2 x 2200 2 x 0,2   A A
F.AI.DB.2150.ZD 6,5 2 x 10 0,015 2 x 2200 2 x 0,2   A A
F.AI.D-.2330.ZA 10 2 x 0,5 0,033 2 x 2200 2 x 0,2 1 B B
F.AI.D-.2330.ZB 20 2 x 0,5 0,033 2 x 2200 2 x 0,2 1 B B
F.AI.D-.2330.ZC 30 2 x 0,6 0,033 2 x 2200 2 x 0,2 1 B D
F.AI.D-.3100.ZA 5 2 x 1 0,1 2 x 3200 2 x 0,29 1 B B
F.AI.D-.3100.ZB 5 2 x 17 0,1 2 x 3200 2 x 0,29 1 B B

Caution
Terminals: B - connectors, D - wire, I - screw
Casing drawings at the end of the section

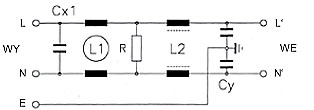

Scheme A

Scheme B

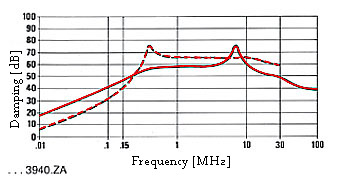

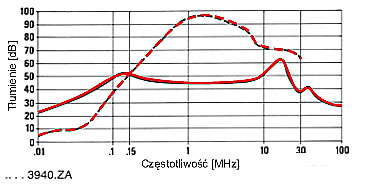

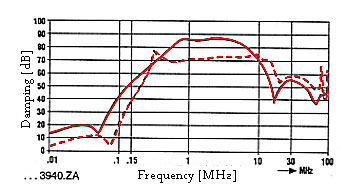

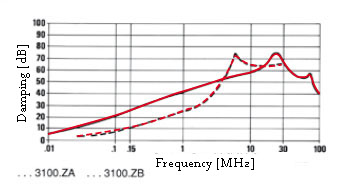

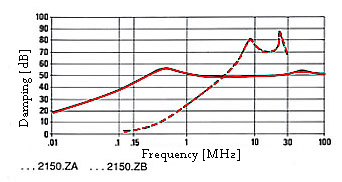

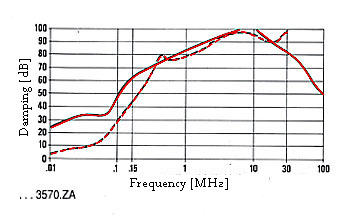

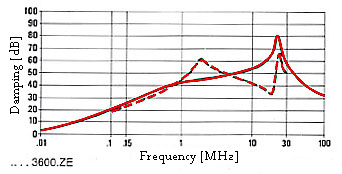

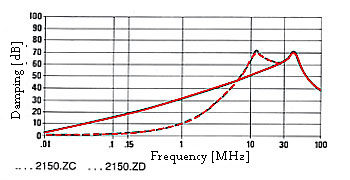

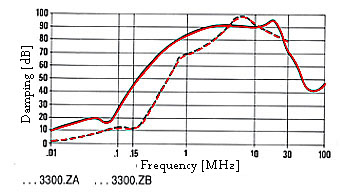

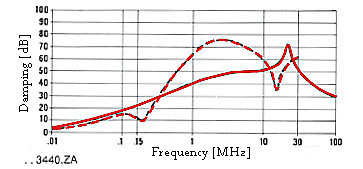

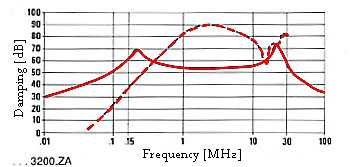

Characteristics– attenuation
..................symmetrical(line - line)
_________asymmetrical (line - ground)



F.AK

TypeIN
[A]
L1
[mH]
I2
[mH]
Cx1
[µF]
Cx2
[µF]
Cx3
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
SchemeCasing
FAK.D-.3300.ZA 3 2 x 2 2 x 2 0,15 0,15   2 x 2200   2 x 0,2 1 E C1
FAK.D-.3300.ZB 6 2 x 1 2 x 1 0,15 0,15   2 x 2200   2 x 0,2 1 E C1
FAK.D-.3300.ZC 10 2 x 0,5 2 x 0,5 0,15 0,15   2 x 2200   2 x 0,2 1 E C2
FAK.D-.3300.ZD 20 2 x 0,5 2 x 0,5 0,15 0,15   2 x 2200   2 x 0,2 1 E D
FAK.D-.3570.ZA 2,5 2 x 1 2 x 25   0,47 0,1 2 x 3300 2 x 3300 2 x 0,6 0,68 E D
FAK.D-.3810.ZA 10 2 x 2,3 2 x 2,3 0,27 0,27 0,27 2 x 5500 2 x 1000 2 x 0,6 0,38 E D
FAK.D-.3940.ZA 3 2 x 4,7 2 x 4,7 0,47 0,47   2 x 4700   2 x 0,5 0,24 F C2

Caution
Terminals: B - connectors, D - wire, I - screw
Casing drawings at the end of the section


Scheme E

Scheme F



Characteristics– attenuation
..................symmetrical(line - line)
_________asymmetrical (line - ground)


F.AM

TypeIN
[A]
L
[mH]
Cx1
[µF]
Cx2
[µF]
Cy
[pF]
IL
[mA]
R
[MΩ]
SchemeCasing
F.AM.D-.3200.ZA 1 2 x 40 0,1 0,1 2 x 4700 2 x 0,43 0,68 C B
F.AM.D-.3200.ZB 5 2 x 1 0,1 0,1 2 x 3200 2 x 0,29 0,68 C B
F.AM.D-.3200.ZC 10 2 x 0,5 0,1 0,1 2 x 2200 2 x 0,2 0,68 c B
F.AM.D-.3200.ZD 20 2 x 0,5 0,1 0,1 2 x 2200 2 x 0,2 0,68 c C2
F.AM.D-.3200.ZE 30 2 x 0,6 0,1 0,1 2 x 2200 2 x 0,2 0,68 c D
F.AM.D-.3440.ZA 10 2 x 1 0,22 0,22 2 x 4700 2 x 0,43 0,47 D B
F.AM.D-.3470.ZA 6,5 2 x 4   0,47 2 x 1000 2 x 0,09 0,68 C C2
F.AM.D-.3600.ZC 16 2 x 1   0,6 2 x 2500 2 x 0,23 0,47 C C2
F.AM.D-.3600.ZD 22 2 x 0,2   0,6 2 x 2500 2 x 0,23 0,47 C C2
F.AM.D-.3600.ZE 20 2 x 1   0,6 2 x 4700 2 x 0,43 0,47 D C2
F.AM.D-.3600.ZF 40 2 x 0,23   0,6 2 x 4700 2 x 0,43 0,47 D C2
F.AM.D-.3600.ZH 30 2 x 0,23   0,6 2 x 4700 2 x 0,43 0,47 D C2
F.AM.D-.3600.ZK 25 2 x 0,5 0,6   2 x 4700 2 x 0,43 0,47 D C2
F.AM.D-.3600.ZL 25 2 x 0,5 0,6   2 x 22000 2 x 2 0,47 D C2
F.AM.D-.3940.ZA 4,5 2 x 20 0,47 0,47 2 x 10000 2 x 0,91 0,33 C C2
F.AM.D-.3940.ZB 3,3 2 x 13 0,47 0,47 2 x 6800 2 x 0,62 0,33 C C2
F.AM.D-.4100.ZB 16 2 x 0,5   1 2 x 2500 2 x 0,23 0,33 D C2
F.AM.D-.4160.ZA 25 2 x 0,5 1 0,68 2 x 22000 2 x 2 0,47 C C2

Caution
Terminals: B - connectors, D - wire, I - screw
Casing drawings at the end of the section

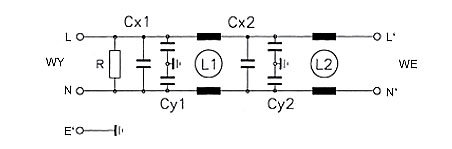

Scheme C

Scheme D

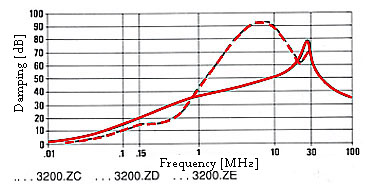

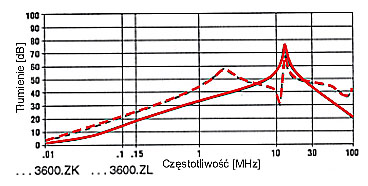

Characteristics– attenuation
..................symmetrical(line - line)
_________asymmetrical (line - ground)

F.AR

TypeLN
[A]
L1
[mH]
l2
[mH]
Cx1
[µF]
Cx2
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
SchemeCasing
F.AR.D-.3620.ZA 1,5 2 x 7 2 x 7 0,47 0,15   2 x 2200 2 x 0,2 0,47 G C2
F.AR.D-.3620.ZB 2,5 2 x 12 2 x 2 0,47 0,15   2 x 2200 2 x 0,2 0,47 G C2
F.AR.D-.3620.ZC 5 2 x 7 2 x 7 0,47 0,15   2 x 2200 2 x 0,2 0,47 G C2
F.AR.D-.3620.ZD 8,5 2 x 10 2 x 3 0,47 0,15   2 x 2200 2 x 0,2 0,47 G D
F.AR.D-.3940.ZA 0,5 2 x 40 2 x 40 0,47 0,47 2 x 3300   2 x 0,3 0,33 G Cl

Caution
Terminals: B - connectors, D - wire, I - screw
Casing drawings at the end of the section
Scheme G

Characteristics– attenuation
..................symmetrical(line - line)
_________asymmetrical (line - ground)


F.AS

TypeLN
[A]
L1
[mH]
l2
[mH]
Cx
[µF]
Cy
[pF]
IL
[mA]
R
[MΩ]
SchemeCasing
F.AS.D-.3220.ZA 1 22 0,3 0,22 2 x 4700 2 x 0,43 1 H B
F.AS.D-.3220.ZB 2,5 16 0,3 0,22 2 x 4700 2 x 0,43 1 H C2
F.AS.D-.3470.ZA 6,5 4 0,05 0,47 2 x 22000 2 x 2 0,47 H D
F.AS.D-.3470.ZB 10 4 0,05 0,47 2 x 22000 2 x 2 0,47 H D
F.AS.D-.3940.ZA 4 8 0,05 0,94 2 x 22000 2 x 2 0,33 H C2
F.AS.D-.3940.ZC 10 4 0,05 2 x 0,47 2 x 22000 2 x 2 0,33 H C2
Caution
Terminals:  D - wire,
Casing drawings at the end of the section


Scheme H

Characteristics– attenuation
..................symmetrical(line - line)
_________asymmetrical (line - ground)

Dimensions [mm] and terminals
Casing A

Casing B

Casing C

Casing D

Terminal B

Terminal D

Terminal I
