Filtre trifazate F.LL.D3 *** A.AN/HN*1
  • Filtre trifazate F.LL.D3 *** A.AN/HN*1

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

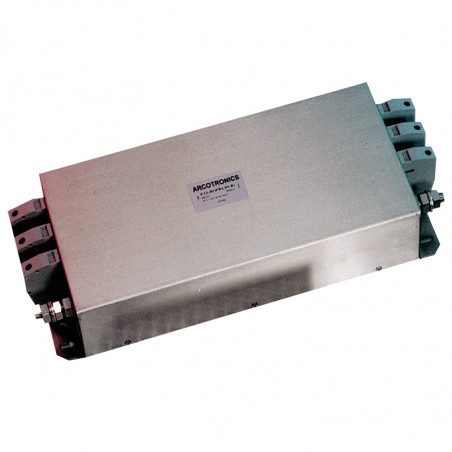

Producător: Arcotronics

Filtre trifazate F.LL.D3 *** A.AN/HN*1

Date tehnice:
Tensiune nominală (UR):
AN: 440V; 50/60HZ

HN: 520V; 50/60HZ
Curent nominal (IN):
determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere(IL ):
valoarea maximă la UN/√3, 50Hz
Test de tensiune (2s):
linie - pământ 8 -16A - 3000 VDC

linie - pământ 25 - 450A - 2250 VDC
Categorii climatice:
HPF (25/85/21)
Interval de temperatură:
de la -25°C la 85°C

Tip IN
40°C
[A]		 Curent de scurgere
IL
440V

Capacitate
line-line

 Capacitate linie - pământ Inductanța liniei
[mH]		 Rezistență Rezistența liniei
[mΩ]		 Schema

F.LLD3.008A.‘-’N.I1

 8 18mA 3x2,2µF(X2)IV1KT + 3x10nF(Y2)+3x47nF(Y2) 3x7,6 3x10Ω < 38 A

F.LLD3.008A.‘-’N.R1

     3x1,0µF((X2)IV1KT

F.LL.D3.016A.‘-’N.I1

 16 18mA 3x4,4µF(X2)MKT+ 3x10nF(Y2)+3x47nF(Y2) 3x5,2 3x1MΩ < 10 A

F.LL.D3.016A.‘-’N.R1

     3x2,2µF(X2)MKT

F.LL.D3.025A.‘-’N.I1

 25 205mA 3x4,4µ F(X2)MKT+ 3x10nF(Y2)+2x1µF(Y2) + 3x2,2 6x1,5MΩ+ < 4,3 B

F.LLD3.025A.‘-’N.R1

     3x4,4 µF(X2)MKT 3x94nF(Y2)   2x680kΩ

F.LL.D3.036A.‘-’N.I1

 36 205mA 3x4,4 µ F(X2)MKT+ 3x10nF(Y2)+2x1µF(Y2) + 3x1,3 6x1,5MΩ+ < 2,4 B

F.LL.D3.036A.‘-’N.R1

     3x4,4µF(X2)MKT 3x94nF(Y2)   2x680kΩ

F.LL.D3.050A.‘-’N.I1

 50 205mA 3x4,4 µ F(X2)MKT+ 3x10nF(Y2)+2x1µF(Y2)+ 3x0,8 6x1,5MΩ+ < 1,5 B

F.LL.D3.050A.‘-’N.R1

 |   3x4,4µF(X2)MKT 3x94nF(Y2)   2x680kΩ

F.LLD3.080A.‘-’N.I1

 80 235mA 3x6,7µF(X2)MKT+ 3x94nF(Y2)+2x1µF(Y2)+ 3x0,9 6x1,5MΩ+ < 1,2 B

F.LL.D3.080A.‘-’N.R1

 H   3x6,7µF(X2)MKT 3x94nF(Y2)   2x680kΩ

F.LL.D3.110A.‘-’N.I1

 110 235mA 3x6,7µF(X2)MKT+ 3x94nF(Y2)+2x1µF(Y2)+ 3x0,5 6x1,5MΩ+ < 0,7 B

F.LL.D3.110A.‘-’N.R1

     3x6,7µF(X2)MKT 3x94nF(Y2)   2x680kO

F.LL.D3.180A.‘-’N.R1

 180 235mA 3x5µF(X2)MKT+ 3x94nF(Y2)+2x1µF(Y2)+ 3x0,5 6x1,5MΩ+ < 0,5 B



     3x5µF(X2)MKT 3x94nF(Y2)   2x680kΩ

F.LLD3.280A.‘-’N.R1

 280 370mA 3x10µF(X2)MKT+ 3x282nF(Y2)+2x1µF(Y2)+ 3x0,31 6x1,5MΩ+ < 0,3 B



     3x10µF(X2)MKT 3x282nF(Y2)   2x680kΩ

F.LLD3.450A.‘-’N.R1*

 450 370mA 3x10µF(X2)MKT+ 3x282nF(Y2)+2x1µF(Y2)+ 3x0,075 6x1,5MΩ+ < 0,25 B



     3x10µF(X2)MKT 3x282nF(Y2)   2x680kΩ
Atenție
Marca: F.LL.03.450A.AN.R1
‘-’ = A : 440Vac
       H : 520Vac

Schema A

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 schemat a
Schema B

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 schemat b

Dimensiuni [mm] și cabluri
Carcasă R

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 obudowa R
Carcasă S

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 obudowa S
Carcasă T

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 obudowa T
Carcasă U

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 obudowa U
Carcasă V

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 obudowa V
Carcasă W

FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 obudowa W
Dimensiuni [mm] și cabluri

Tip Dimensiuni Carcasă Tip capete
A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 F
[mm]		 G
[mm]		 H
[mm]		 J
[mm]		 K
[mm]		 L
[mm]		 M
[mm]		 N
[mm]

F.LLD3.008A.‘-’N.I1

 180 115 60 85 115 100 20 15 15 210 17 30 - R M4

F.LLD3.008A.‘-’N.R1

 180 115 60 85 115 100 20 19,5 10 210 17 - - S 4mm2

F.LLD3.016A.‘-’N.I1

 200 150 65 120 115 135 15 30 30 230 17 30 - R M4

F.LL.D3.016A.‘-’N.R1

 200 150 65 120 115 135 15 31 10 230 17 - - S 4mm2

F.LLD3.025A.‘-’N.I1

 200 150 65 120 115 135 15 30 30 250 17 30 - R M6

F.LLD3.025A.‘-’N.R1

 200 150 65 120 115 135 15 21 20 250 17 - - U 10mm2

F.LLD3.036A.‘-’N.I1

 200 150 65 120 115 135 15 30 30 250 17 30 - R M6

F.LL.D3.036A.‘-’N.R1

 200 150 65 120 115 135 15 21 20 250 17 - - U 10mm2

F.LLD3.050A.‘-’N.I1

 200 150 65 120 115 135 15 30 30 250 17 30 - R M6

F.LL.D3.050A.‘-’N.R1

 200 150 65 120 115 135 15 21 20 250 17 - - U 10mm2

F.LLD3.080A.‘-’N.I1

 350 170 90 170 375 130 37,5 35 30 420 46 70 400 T M10

F.LL.D3.080A.‘-’N.R1

 350 170 90 170 375 130 37,5 35 30 427 46 70 400 W 25mm2

F.LLD3.110A.‘-’N.I1

 350 170 90 170 375 130 35 36 32 420 44 70 400 T M10

F.LL.D3.110A.‘-’N.R1

 350 170 90 170 375 130 35 36 32 436 44 70 400 T 50mm2

F.LL.D3.180A.‘-’N.R1

 300 180 128 140 470 156 15 28 25 537 38 88 510 V 95mm2

F.LLD3.280A.‘-’N.R1

 450 260 153 220 660 220 51 28 31 742 47 103 700 V 150mm2

F.LL.D3.450A.‘-’N.R1

 450 260 153 220 660 220 51 28 31 742 47 103 700 V 240mm2
Atenție
`-` = A: 440VAC, H:520VAC

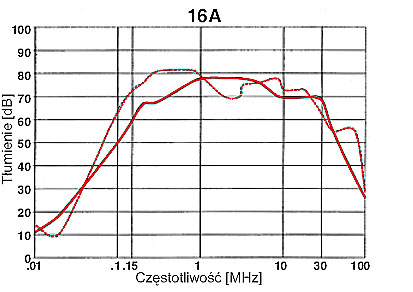

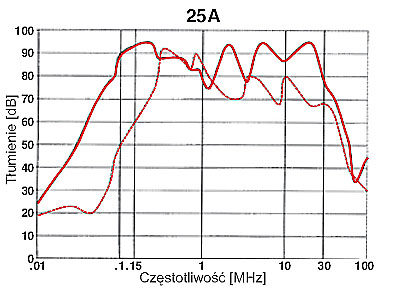

.................. simetric (linie-linie)
_________ asimetric (linie-pământ)


FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 1 FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 2
FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 3 FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 4
FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 5 FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 6
FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 7 FILTRY TRÓJFAZOWE SERIA F.LL.D3 ***A.AN/HN*1 charakterystyka 8
