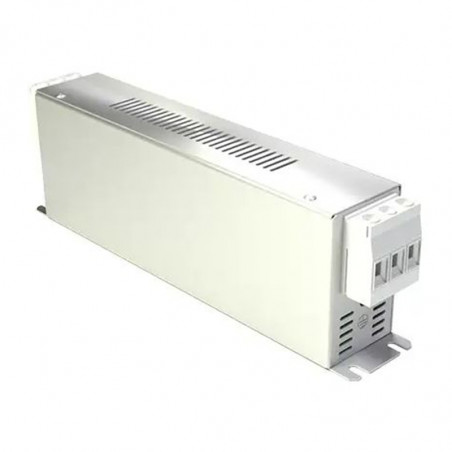

Filtre trifazate F.LL.D3 SC
  • Filtre trifazate F.LL.D3 SC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

Filtre trifazate F.LL.D3 SC

Date tehnice:
Tensiune nominală  (UN):
520VAC; 50/60Hz
Curent nominal (IN):
determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere (IL):
82mA (1 fază de lucru)
Test de tensiune (2s)

linie - pământ 3470 VDC
linie - linie 1700 VDC

Interval de temperatură:
de la -25°C la 100°C
Categorii climatice:
HMF (25/100/21)

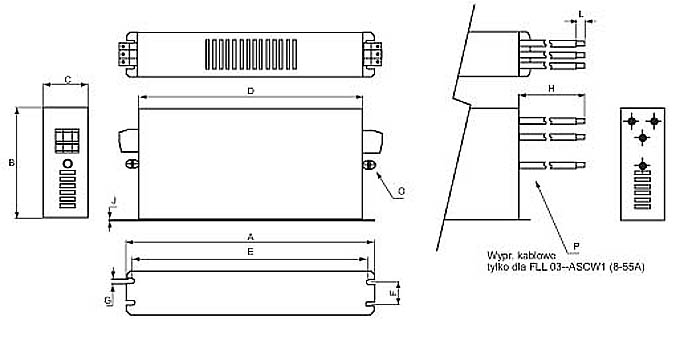

Dimensiuni [mm] și cabluri

Tip 8A 16A 30A 42A 55A 75A 100A 130A
A 255 305 335 329 329 329 379 439
B 126 142 150 185 185 220 220 240
C 50 55 60 70 80 80 90 110
D 225 275 305 300 300 300 350 400
E 240 290 320 314 314 314 364 414
F 25 30 35 45 55 55 65 80
G 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
H 300 300 400 500 500
J 2 2 2 3 3 3 3 6
L 9 9 9 12 12
O M5 M5 M5 M6 M6 M6 M10 M10
P* 16 14 10 8 6

! Atenție
* = Dimensiuni AWG, cablu tri-evaluat

Tip LR
[A]
L
[mH]
Cx
[µF]
Cy
[µF]
R
[mΩ]
Circ
Diag

F.LL.D3.008A.SC. *1

8 0.5 9x1 6x110 3x0.33 + 1x0.62 A

F.LL.D3.016A.SC. *1

16 0.5 9x1 6x110 3x0.33 + 1x0.62 A

F.LL.D3.030A.SC. *1

30 0.5 9x1 6x110 3x0.33 + 1x0.62 A

F.LL.D3.055A.SC. *1

55 0.27 9x2.2 6x110 3x0.33 + 1x0.62 B

F.LL.D3.075A.SC.R1

75 0.27 9x2.2 6x110 3x0.33 + 1x0.62 B

F.LL.D3.100A.SC.R1

100 0.27 9x2.2 6x110 3x0.33 + 1x0.62 B

F.LL.D3.130A.SC.R1

130 0.27 3x1.5 + 6x3.7 6x110 3x0.33 + 1x0.62 C

! Atenție
* = R - Terminal de siguranță sau W - Cablu de ieșire

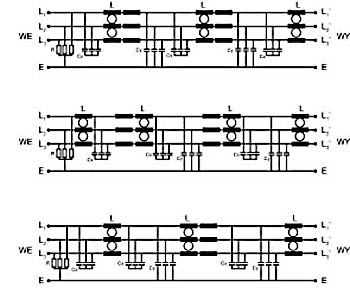

Schemat
FILTRY TRÓJFAZOWE SERIA F.LL.D3 SC schemat
Caracteristici-supresie

Carcasă
FILTRY TRÓJFAZOWE SERIA F.LL.D3 SC obudowa
