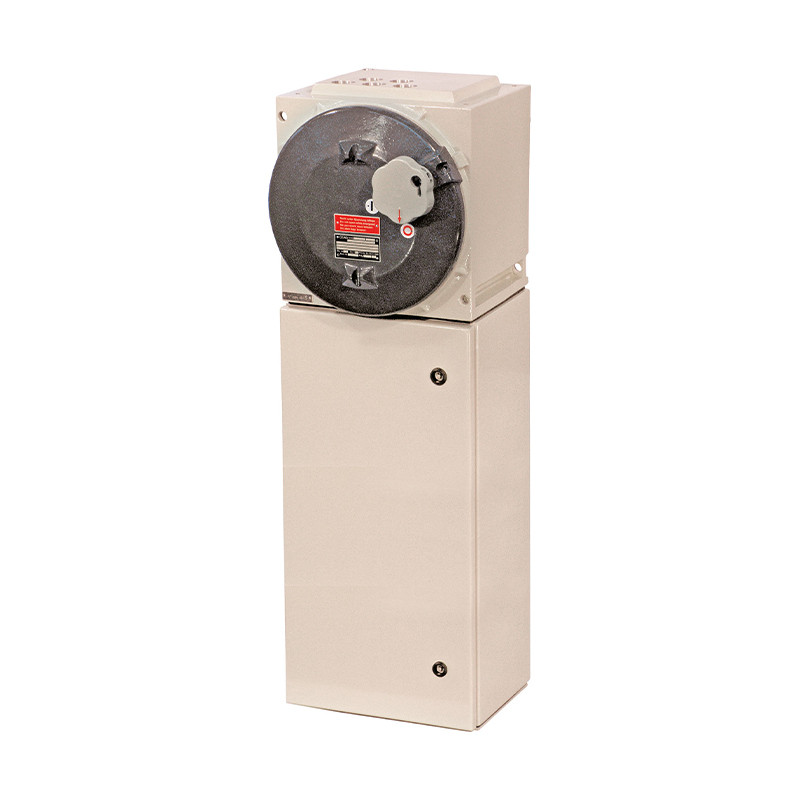

Comutatorul de siguranță împotriva exploziilor 210 a
Comutatorul de siguranță împotriva exploziilor 210 a

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Comutatorul de siguranță împotriva exploziilor 210 a

Specificații tehnice

Marcare conform 94/9/CE (ATEX)

Certificat de examinare CE de tip
Certificat de conformitate IECEx
Marcare conform IECEx

Temperatură ambientală admisă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare
și izolație conform standardului
EN 60947-3
Siguranță de rezervă


Terminale de conectare


Grad de protecție conform EN 60529
Clasă de protecție
Deschideri pentru presetupă/carcasă


Greutate

Materialul carcasei

Culoare carcasă

Contact auxiliar

Blocare		 D II 2G Ex de IIC T6, T5 sau T41) / D II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 sau T4
Ex tD A21 IP66 T80°C, T95°C sau T130°C
-20°C până la +40°C
max. până la 690 V
max. 210 A
50/60 Hz
Ue 230 V / Ie 210 A
Ue 400 V / Ie 210 A
Ue 500 V / Ie 210 A
Ue 690 V / Ie 210 A
până la 400 V AC 250 A gL
până la 400 V AC 250 A gL
până la 500 V AC 200 A gL
Contact principal 3 poli: 3 x 150 mm2/95 mm2
Contact principal 6 poli: 6 x 150 mm2/2 x 95 mm2
Contact auxiliar: 2 x 4 mm2
IP54 (IP65 opțional)
I
M25 (d = 8-17 mm) vezi detalii comandă
M63 (d = 27-48 mm) vezi detalii comandă
opțiune: flanșă metalică cu 2 intrări filetate
3 poli: aprox. 41,5 kg
6 poli: aprox. 84,5 kg
aluminiu, poliester acoperit cu pulbere
cutie de distribuție din oțel, acoperită cu pulbere
carcasă: gri (RAL 7032)
capac: gri închis (RAL 7022)
1 x NO închidere, izolare; rupere, conectare
1 x NC închidere, izolare; Oprirea întârziată
poate fi blocată în poziția „OFF”
cu trei încuietori disponibile în comerț.

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Intrări cablu Cod produs
Întrerupător de siguranță tripolar 210 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
tripolar 2 x M63 / 1 x M25 EXKO 731713 S0001
Oprire de urgență tripolară 2 x M63 / 1 x M25 EXKO 731723 S0001
Întrerupător de siguranță cu 6 poli 210 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
Cu 6 poli 4 x M63 / 1 x M25 EXKO 731716 S0001
Oprire de urgență cu 6 poli 4 x M63 / 1 x M25 EXKO 731726 S0001

Versiune personalizată Disponibile la cerere, sunt disponibile contacte auxiliare Ex ia.

Dimensiuni [mm]

mai puțin
Citeste mai mult
