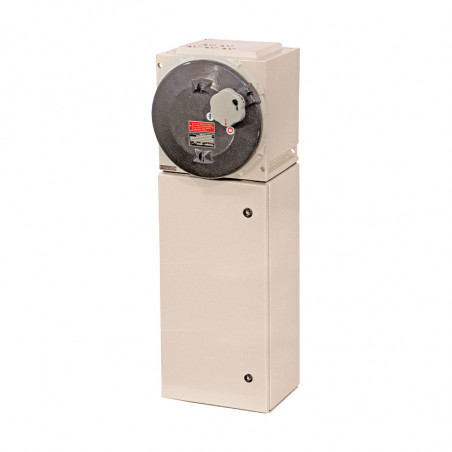

Interruptor de seguridad a prueba de explosiones 210 A

Especificaciones técnicas border="0"> Marcado según 94/9/CE (ATEX)

Certificado de examen de tipo CE
Certificado de conformidad IECEx
Marcado según IECEx

Temperatura ambiente admisible
Tensión nominal
Corriente nominal
Frecuencia
Capacidad de conmutación nominal
y aislamiento según la norma
EN 60947-3
Fusible previo


Bornes de conexión


Grado de protección según EN 60529
Clase de protección
Aberturas de prensaestopas/carcasa


Peso

Material de la carcasa

Color de la carcasa

Contacto auxiliar

Bloqueo D II 2G Ex de IIC T6, T5 o T41) / D II 2D IP66 T80 °C/T95 °C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 o T4
Ex tD A21 IP66 T80 °C, T95 °C o T130 °C
-20 °C a +40 °C
máx. hasta 690 V
máx. 210 A
50/60 Hz
Ue 230 V / Ie 210 A
Ue 400 V / Ie 210 A
Ue 500 V / Ie 210 A
Ue 690 V / Ie 210 A
hasta 400 V CA 250 A gL
hasta 400 V CA 250 A gL
hasta 500 V CA 200 A gL
Contacto principal de 3 polos: 3 x 150 mm²/95 mm²
Contacto principal de 6 polos: 6 x 150 mm²/2 x 95 mm²
Contacto auxiliar: 2 x 4 mm²
IP54 (IP65 opcional)
I
M25 (d = 8-17 mm) ver detalles del pedido
M63 (d = 27-48 mm) ver detalles del pedido
Opción: brida metálica con 2 entradas roscadas
3 polos: aprox. 41,5 kg
6 polos: aprox. 84,5 kg
Aluminio, poliéster recubierto de polvo
Caja de distribución de acero, recubierta de polvo
Carcasa: gris (RAL 7032)
Cubierta: gris oscuro (RAL 7022)
1 x NA cierre, aislamiento; corte, avance
1 x NC cierre, aislamiento; El apagado retardado se puede bloquear en la posición "OFF" con tres cierres disponibles comercialmente.

¹⁾ Otros rangos de temperatura ambiente disponibles bajo pedido.

Información para pedidos

Versión	Entradas de cable	N.º de producto
Interruptor de seguridad tripolar de 210 A Versión con 2 contactos auxiliares (1 NA; 1 NC)
Tripolar	2 x M63 / 1 x M25	EXKO 731713 S0001
Parada de emergencia tripolar	2 x M63 / 1 x M25	EXKO 731723 S0001
Interruptor de seguridad de 6 polos, 210 A Versión con 2 contactos auxiliares (1 NA; 1 NC)
6 polos	4 x M63 / 1 x M25	EXKO 731716 S0001
Parada de emergencia de 6 polos	4 x M63 / 1 x M25	EXKO 731726 S0001

Personalizado Versión disponible bajo pedido. Contactos auxiliares Ex ia disponibles.

Dimensiones [mm]
