Sprogimo saugos jungiklis 210 a
Sprogimo saugos jungiklis 210 a

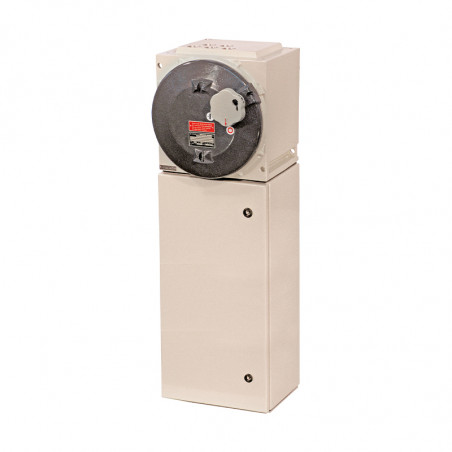

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Sprogimo saugos jungiklis 210 a

Techninės specifikacijos

Žymėjimas pagal 94/9/EB (ATEX)

EB tipo tyrimo sertifikatas
IECEx atitikties sertifikatas
Žymėjimas pagal IECEx

Leidžiama aplinkos temperatūra
Nominali įtampa
Nominali srovė
Dažnis
Nominali jungimo galia
ir izoliacija pagal standartą
EN 60947-3
Atsarginis saugiklis


Jungties gnybtai


Apsaugos laipsnis pagal EN 60529
Apsaugos klasė
Liežuvėlinės jungties / korpuso angos


Svoris

Korpuso medžiaga

Korpuso spalva

Pagalbinis kontaktas

Užrakinimas		 D II 2G Ex de IIC T6, T5 arba T41) / D II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 arba T4
Ex tD A21 IP66 T80°C, T95°C arba T130°C
Nuo -20°C iki +40°C
maks. iki 690 V
maks. 210 A
50/60 Hz
Ue 230 V / Ie 210 A
Ue 400 V / Ie 210 A
Ue 500 V / Ie 210 A
Ue 690 V / Ie 210 A
iki 400 V AC 250 A gL
iki 400 V AC 250 A gL
iki 500 V AC 200 A gL
Pagrindinis kontaktas 3 polių: 3 x 150 mm2/95 mm2
Pagrindinis kontaktas 6 polių: 6 x 150 mm2/2 x 95 mm2
Pagalbinis kontaktas: 2 x 4 mm2
IP54 (IP65 pasirinktinai)
I
M25 (d = 8–17 mm) žr. užsakymo informaciją
M63 (d = 27–48 mm) žr. užsakymo informaciją
pasirinkimas: metalinis flanšas su 2 srieginiais įvadais
3 polių: apie 41,5 kg
6 polių: apie 84,5 kg
aliuminio, milteliniu būdu dažytas poliesteris
plieno paskirstymo dėžutė, milteliniu būdu dažyta
korpusas: pilkas (RAL 7032)
dangalas: tamsiai pilkas (RAL 7022)
1 x NO jungiamasis elementas, su izoliacija; nutraukimas, išvadinis elementas
1 x NC jungiamasis elementas, su izoliacija; Uždelstą išsijungimą
galima užfiksuoti „IŠJUNGTA“ padėtyje
trimis komerciškai prieinamais užraktais.

1) Kiti aplinkos temperatūros diapazonai galimi paprašius.

Užsakymo informacija

Versija Kabelių įvadai Produkto Nr.
3 polių saugos jungiklis 210 A
Versija su 2 pagalbiniais kontaktais (1 x NO; 1 x NC)
3 polių 2 x M63 / 1 x M25 EXKO 731713 S0001
3 polių avarinis stabdiklis 2 x M63 / 1 x M25 EXKO 731723 S0001
6 polių saugos jungiklis 210 A
Versija su 2 pagalbiniais kontaktais (1 x NO; 1 x NC)
6 polių 4 x M63 / 1 x M25 EXKO 731716 S0001
6 polių avarinis stabdiklis 4 x M63 / 1 x M25 EXKO 731726 S0001

Pritaikyta individualiai versija prieinama pagal pageidavimą, galimi „Ex ia“ pagalbiniai kontaktai.

Matmenys [mm]
