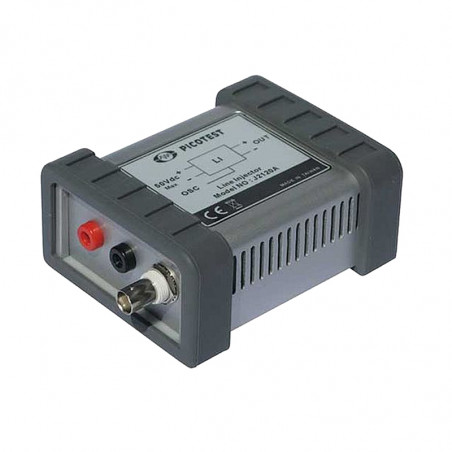

J2120A - injector liniar

J2120A - injector liniar

În ciuda faptului că transformatorul de injecție este un dispozitiv cu bandă largă, acesta nu este potrivit pentru măsurarea factorului de atenuare a unei surse de alimentare sau a unui amplificator operațional (PSRR). Acest lucru se datorează intoleranței la transformatorul de curent continuu. Chiar și un mic semnal constant (< 5mA) poate reduce semnificativ amplitudinea tensiunii de intrare sau poate duce la saturația miezului său. J2120A evită aceste dezavantaje.



J2120A permite modularea tensiunii de intrare folosind ieșirea din analizorul de circuit. Acest dispozitiv trebuie să poată transporta un semnal la o frecvență mult sub rețea și mult peste lățimea de bandă a buclei de control a circuitului testat

Amplitudinea de ieșire J2120A este controlată de semnalul de la analizor și capacitatea de încărcare. Bode 100 este un dispozitiv cu o selectivitate foarte mare, astfel încât orice denaturare la ieșirea J2120A nu afectează măsurătorile. Cu toate acestea, trebuie amintit că acesta este un dispozitiv mic și semnalul de la oscilator trebuie să rămână cât mai scăzut, ținând cont de interferențe. Valoarea recomandată este 50mVpp (-20dBm). În unele cazuri, trebuie să atenuați și mai mult semnalul, astfel încât să puteți comanda o toboșă suplimentară. Unii analizatori de circuite, cum ar fi Bode 100, au capacitatea de a modula amplitudinea semnalului în funcție de frecvența sa, ceea ce face mai ușor să-și optimizeze nivelul.

J2120A poate fi, de asemenea, utilizat pentru a măsura impedanța de intrare a alimentării cu o sondă de curent adecvată.

Caracteristici principale:

  • Răspuns util la frecvență 10Hz-10MHz
  • Pierderi mici
  • Curent maxim 5A
  • Tensiunea maximă de intrare este de 50VDC
  • Studii simple de filtrare și suprimare a surselor de alimentare

Date nominale:

Tensiune de intrare DC 50V
Curent continuu 5A
Scăderea tensiunii 3.25V DC
Răspuns în frecvență (-3dB) 15Hz…5MHz
Răspuns frecvent utilizat 10Hz…10MHz
Puterea semnalului recomandată -20…10dBm
Temperatura de lucru 0…50°C
Înălțimea maximă 1850m
Dimensiuni 109x90x51mm
Masa 0.225
Intrare Ștecher conic, MOD – BNC
Ieșire Ștecher conic

Schema de conectare:
