Modul tiristor - M2T..W

BLOCUL DE PUTERE TIRISTOR DINTR-O BUCATĂ CU RADIATOR DE APĂ.


Caracteristici:
• modul de alimentare cu tiristor cu un element cu radiator de apă
• răcire cu apă

Aplicații tipice:
• redresoare, invertoare, surse de alimentare
• Regulatoare de curent continuu
• contactori de alimentare
• soft-start

Opțiuni:
• fixare în clema K-1 - Fig. 1
• fixare în clema K-2, versiune specială - Fig. 2
• fixare în clema K-5, versiune specială - Fig. 3
• protecție termică
• Sistem RC
• siguranță

Selectarea blocului de alimentare:
• Se folosesc semiconductori diferiți în funcție de sarcina din blocul de alimentare. Mărimea semiconductorului utilizat este prezentată în tabelul 1.
Condiții de lucru:
Blocurile de alimentare cu un element cu răcire, apa sunt proiectate pentru a funcționa în convertoarele electronice de putere:
• temperatura apei de răcire la intrare de la 50 C la 300 C la temperatura aerului înconjurător nu mai mică de -100 C
• presiunea atmosferică de la 860hPa la 1060hPa
• apă de răcire cu o rezistivitate nu mai mică de 5x105Ω cm, pH 5 până la 8 și o duritate nu mai mare de 80mg CaO / dm3

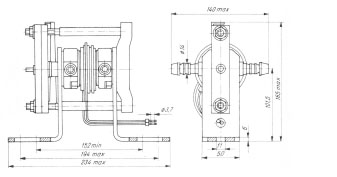

Figura 1
Figura 2
Figura 3


Sistem



Tabel 1 Parametrii tehnici ai blocurilor de alimentare

Tip modul

Curent mediu semiconductor

 IF(AV) [A]

Tensiune inversă și blocarea semiconductorului

 U RRM
    [V]

 Curent de suprasarcină
I FSM
[A]		 Dimensiunile semiconductorului utilizat
[mm]		 Masa blocului
[kg]
M2T75W 650…960 400…2200 8000… 12000 1,4
M2T7W 450…650 400…2400 7000…10000 1,6
M2T8W 630…1000 400…8500 10000…24000 1,6
M2T9W 1000…2000 400…7500 20000…42000 3,2
M2T11W 1000…3200 400…7200 27000…65000 9,8


Schema blocului de alimentare M2T ... M
