Fotografiile au doar scop informativ. Vizualizați specificațiile produsului
please use latin characters

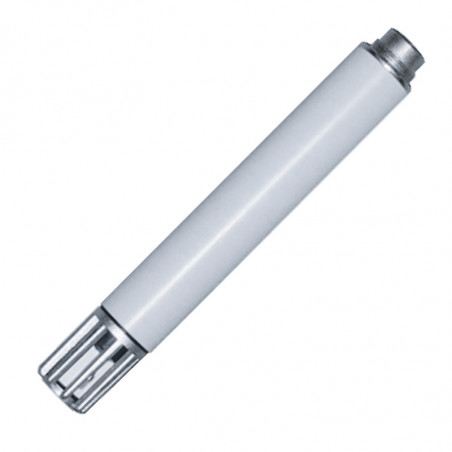

Acestea sunt module pregătite pentru asamblare pentru măsurarea umidității relative, a umidității relative și a temperaturii sau a temperaturii în aer și alte gaze neagresive. Dimensiunile lor mici și gama largă de tipuri le permit să fie utilizate în multe aplicații. Modulele de măsurare MELA sunt disponibile sub formă de plăci de circuit imprimat (OEM) sau cu manșon de montare cu cap. Vă recomandăm să folosiți module de tip "F" și "C" cu semnal de ieșire de 0 ... 1V pentru dispozitivele cu baterie, datorită cerințelor curente mici. Modulele de măsurare din seria GM sunt echipate cu filtru de protecție ZE17 și seria VM cu filtru ZE13 din oțel de înaltă calitate.
Instrucțiuni de utilizare
Modulul de măsurare trebuie instalat într-un loc cu un nivel caracteristic de umiditate. Acestea nu trebuie să fie instalate lângă un calorifer, pe pereții exteriori sau în locuri unde ar putea fi stropite. Asigurați-vă că elementul de măsurare este într-un loc bine ventilat. Viteza minimă a debitului de aer și tensiunea de alimentare trebuie respectate pentru senzorii cu ieșire de curent. Abaterile de la aceste valori pot provoca o eroare suplimentară din cauza încălzirii interne. Formarea de rouă nu dăunează senzorului, ci și depune praful. Totuși, acest lucru poate afecta dinamica măsurătorilor. Dacă există multă praf sau în cazul vitezei de curgere a aerului > 5m / s, vă recomandăm să utilizați filtrul de protecție ZE21 / ZE22 cu modulul GM. Acest filtru poate fi clătit pentru curățare. Praful acumulat poate fi îndepărtat prin suflare sau clătire în apă distilată. Nu atingeți niciodată suprafața foarte sensibilă a elementului de măsurare. În elementele din seria OM pot exista capacități parazitare, provocând erori suplimentare.
Date tehnice:
Umiditate | ||
• Domeniul de măsurare | 0...100%rh | |
• Precizia (MR 5 ... 95% rh la 10 ... 40 ° C) | ±2% rh | |
• Eroare suplimentară (< 10 ° C, > 40 ° C |
<0,1%/K | |
• Timp de răspuns | ||
(T 90 pentru 1m/s) | 10s | |
(T90 pentru 1m/s seria xVM) | 1min |
Temperatura | ||
• Element de măsurare (DIN IEC 751): | Pt100 clasa B | |
• Domeniul de măsurare | -30...80°C | |
clasa 1 / 3DIN disponibil la cerere | ||
• Precizia: | ||
0...1V (-17...80 °C) | ±0,2 K | |
0...10V (-19...80 °C) | ±0,2 K | |
4...20mA | ±0,3K | |
• Eroare suplimentară (< 10 ° C, > 40 ° C | ±0,007K/ K | |
• Timp de răspuns (T 90) | 10s | |
xVM pentru 1m/s | 1 min |
Alte date | ||
• Temperatura ambientală | -40...80°C | |
• Consumul de energie electrică | ||
0...10V, 2x0...1V | <5mA | |
0...1V | <1mA | |
• Viteza minima a aerului | ||
ieșire 2x4...20mA | 1,5m/s | |
4...20mA, 2x0...10V | 1m/s | |
0...10V, 2x0...10V | 0,5m/s | |
• Sarcină rezistivă (tensiune de ieșire 0 ... 10V / 0 ... 1V) | 310kW/32kW | |
• Încărcare (ieșire curentă) | vezi grafic | |
• Tensiunea de alimentare | ||
ieșire curentă | 12...30V DC | |
ieșire de tensiune 0 ... 10V | 15...30V DC | |
ieșire de tensiune 0 ... 1V | 6...30V DC | |
• Efect de autoîncălzire Pt100 (1m / s, 2mA, 20 ° C) | 0,1K |
Sub rezerva modificărilor tehnice
Valoarea măsurată | Ieșire | Placa de circuite seria OM | Seria GM montată într-un tub cu cap | Seria VM într-un tub din oțel inoxidabil cu filtru |
---|---|---|---|---|
F umiditate relativă |
4...20 mA |
FOM 3/5 |
FGM 3/5 |
FVM 3/5 |
0...10 V |
FOM 2/5 |
FGM 2/5 |
FVM 2/5 |
|
0...1 V |
FOM 1/5 |
FGM 1/5 |
FVM 1/5*) |
|
C umiditate relativă |
4...20 mA, Pt100 |
COM 3/5 |
CGM 3/5 |
CVM 3/5 |
0...10 V, Pt100 |
COM 2/5 |
CGM 2/5 |
CVM 2/5 |
|
0...1 V, Pt100 |
COM 1/5 |
CGM 1/5 |
CVM 1/5 |
|
K umiditate relativă |
2 x 4...20 mA |
KOM 3/5 |
KGM 3/5 |
KVM 3/5 |
2 x 0...10 V |
KOM 2/5 |
KGM 2/5 |
KVM 2/5 |
|
2 x 0...1 V |
KOM 1/5 |
KGM 1/5 |
KVM 1/5 |
|
T temperatura |
4...20mA |
TOM 3/5 |
TGM 3/5 |
TVM 3/5 |
0...10V |
TOM 2/5 |
TGM 2/5 |
TVM 2/5 |
|
0...1V |
TOM 1/5 |
TGM 1/5 |
TVM 1/5 |
|
Greutate (aproximativ) | 6g | 23g | 27g |
ÎNCĂRCARE PENTRU REZULTATE CURENTE
|
REGULI DE UMIDITATE
|

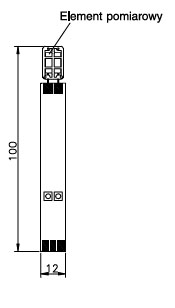

Seria OM
|

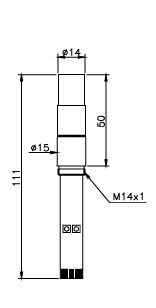

Seria GM
|

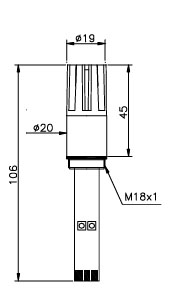

Seria VM
|
Trimite o cerere
Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?
Contactează-ne
trebuie să fii logat
Acestea sunt module pregătite pentru asamblare pentru măsurarea umidității relative, a umidității relative și a temperaturii sau a temperaturii în aer și alte gaze neagresive. Dimensiunile lor mici și gama largă de tipuri le permit să fie utilizate în multe aplicații. Modulele de măsurare MELA sunt disponibile sub formă de plăci de circuit imprimat (OEM) sau cu manșon de montare cu cap. Vă recomandăm să folosiți module de tip "F" și "C" cu semnal de ieșire de 0 ... 1V pentru dispozitivele cu baterie, datorită cerințelor curente mici. Modulele de măsurare din seria GM sunt echipate cu filtru de protecție ZE17 și seria VM cu filtru ZE13 din oțel de înaltă calitate.
Instrucțiuni de utilizare
Modulul de măsurare trebuie instalat într-un loc cu un nivel caracteristic de umiditate. Acestea nu trebuie să fie instalate lângă un calorifer, pe pereții exteriori sau în locuri unde ar putea fi stropite. Asigurați-vă că elementul de măsurare este într-un loc bine ventilat. Viteza minimă a debitului de aer și tensiunea de alimentare trebuie respectate pentru senzorii cu ieșire de curent. Abaterile de la aceste valori pot provoca o eroare suplimentară din cauza încălzirii interne. Formarea de rouă nu dăunează senzorului, ci și depune praful. Totuși, acest lucru poate afecta dinamica măsurătorilor. Dacă există multă praf sau în cazul vitezei de curgere a aerului > 5m / s, vă recomandăm să utilizați filtrul de protecție ZE21 / ZE22 cu modulul GM. Acest filtru poate fi clătit pentru curățare. Praful acumulat poate fi îndepărtat prin suflare sau clătire în apă distilată. Nu atingeți niciodată suprafața foarte sensibilă a elementului de măsurare. În elementele din seria OM pot exista capacități parazitare, provocând erori suplimentare.
Date tehnice:
Umiditate | ||
• Domeniul de măsurare | 0...100%rh | |
• Precizia (MR 5 ... 95% rh la 10 ... 40 ° C) | ±2% rh | |
• Eroare suplimentară (< 10 ° C, > 40 ° C |
<0,1%/K | |
• Timp de răspuns | ||
(T 90 pentru 1m/s) | 10s | |
(T90 pentru 1m/s seria xVM) | 1min |
Temperatura | ||
• Element de măsurare (DIN IEC 751): | Pt100 clasa B | |
• Domeniul de măsurare | -30...80°C | |
clasa 1 / 3DIN disponibil la cerere | ||
• Precizia: | ||
0...1V (-17...80 °C) | ±0,2 K | |
0...10V (-19...80 °C) | ±0,2 K | |
4...20mA | ±0,3K | |
• Eroare suplimentară (< 10 ° C, > 40 ° C | ±0,007K/ K | |
• Timp de răspuns (T 90) | 10s | |
xVM pentru 1m/s | 1 min |
Alte date | ||
• Temperatura ambientală | -40...80°C | |
• Consumul de energie electrică | ||
0...10V, 2x0...1V | <5mA | |
0...1V | <1mA | |
• Viteza minima a aerului | ||
ieșire 2x4...20mA | 1,5m/s | |
4...20mA, 2x0...10V | 1m/s | |
0...10V, 2x0...10V | 0,5m/s | |
• Sarcină rezistivă (tensiune de ieșire 0 ... 10V / 0 ... 1V) | 310kW/32kW | |
• Încărcare (ieșire curentă) | vezi grafic | |
• Tensiunea de alimentare | ||
ieșire curentă | 12...30V DC | |
ieșire de tensiune 0 ... 10V | 15...30V DC | |
ieșire de tensiune 0 ... 1V | 6...30V DC | |
• Efect de autoîncălzire Pt100 (1m / s, 2mA, 20 ° C) | 0,1K |
Sub rezerva modificărilor tehnice
Valoarea măsurată | Ieșire | Placa de circuite seria OM | Seria GM montată într-un tub cu cap | Seria VM într-un tub din oțel inoxidabil cu filtru |
---|---|---|---|---|
F umiditate relativă |
4...20 mA |
FOM 3/5 |
FGM 3/5 |
FVM 3/5 |
0...10 V |
FOM 2/5 |
FGM 2/5 |
FVM 2/5 |
|
0...1 V |
FOM 1/5 |
FGM 1/5 |
FVM 1/5*) |
|
C umiditate relativă |
4...20 mA, Pt100 |
COM 3/5 |
CGM 3/5 |
CVM 3/5 |
0...10 V, Pt100 |
COM 2/5 |
CGM 2/5 |
CVM 2/5 |
|
0...1 V, Pt100 |
COM 1/5 |
CGM 1/5 |
CVM 1/5 |
|
K umiditate relativă |
2 x 4...20 mA |
KOM 3/5 |
KGM 3/5 |
KVM 3/5 |
2 x 0...10 V |
KOM 2/5 |
KGM 2/5 |
KVM 2/5 |
|
2 x 0...1 V |
KOM 1/5 |
KGM 1/5 |
KVM 1/5 |
|
T temperatura |
4...20mA |
TOM 3/5 |
TGM 3/5 |
TVM 3/5 |
0...10V |
TOM 2/5 |
TGM 2/5 |
TVM 2/5 |
|
0...1V |
TOM 1/5 |
TGM 1/5 |
TVM 1/5 |
|
Greutate (aproximativ) | 6g | 23g | 27g |
ÎNCĂRCARE PENTRU REZULTATE CURENTE
|
REGULI DE UMIDITATE
|
Seria OM
|
Seria GM
|
Seria VM
|
