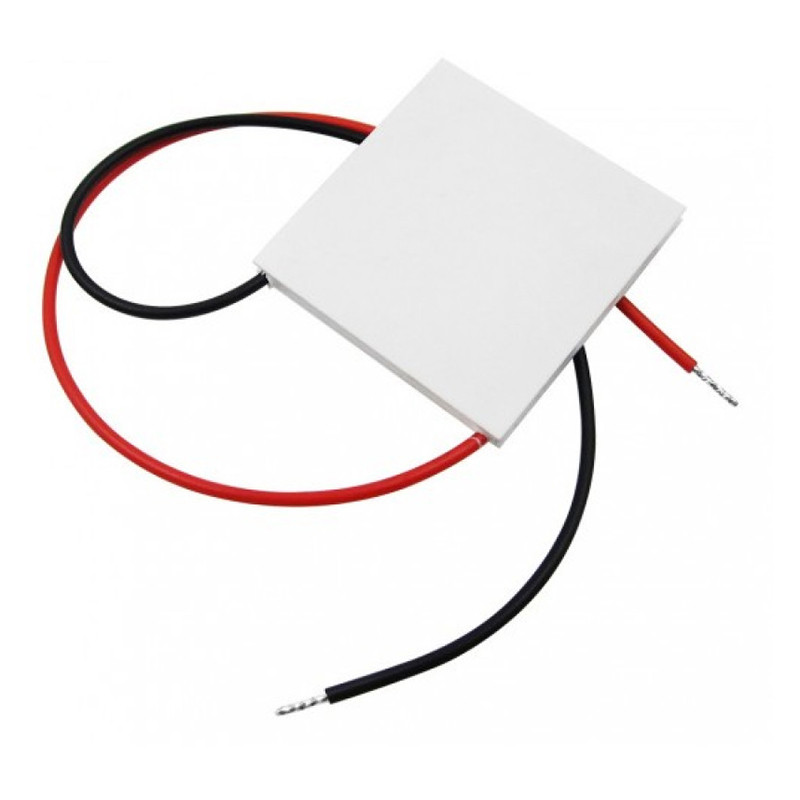

Module termoelectrice bazate pe efectul Peltier

Modulele termoelectrice (TEM) sunt dispozitive electronice cu semiconductor care funcționează ca o pompă de căldură compactă și eficientă. Prin conectarea unei surse CC de joasă tensiune la TEM, căldura curge dintr-o parte a modulului în cealaltă.
În acest fel, o suprafață a modulului este răcită, în timp ce pe suprafața opusă, în același timp, este eliberată căldură. Trebuie menționat că direcția de conducere a căldurii poate fi modificată prin schimbarea polarizării sursei de tensiune continuă. În consecință, modulul termoelectric poate fi utilizat simultan în ambele aplicații (răcire și încălzire).
Modulul termoelectric este format din două sau mai multe elemente semiconductoare, de obicei realizate din telurură de bismut (Bi2Te3), care sunt conectate electric în serie și termic în paralel.
Aceste elemente termoelectrice și conexiunile lor sunt montate între două suprafețe ceramice subțiri care asigură o carcasă stabilă, izolație electrică între ele, oferind două suprafețe plane paralele.

Ambele tipuri de polarizare (n și p) de materiale Bi2Te3 sunt utilizate la TEM.
Acest tip de sistem determină căldura să curgă prin modul în funcție de modul în care curge curentul.

Sunt utilizate în:
• Telecomunicații
• Optică
• Medicină
• Industria auto
• Lasere
• Semiconductori
• Sisteme de răcire computerizate

Graficul dependenței puterii de răcire de curentul de alimentare

DT   diferență de temperatură Și         curent U       Tensiune continuă N       număr de conexiuni (p și n)

DT diferență de temperatură Și       curent U     Tensiune continuă N     număr de conexiuni (p și n)
