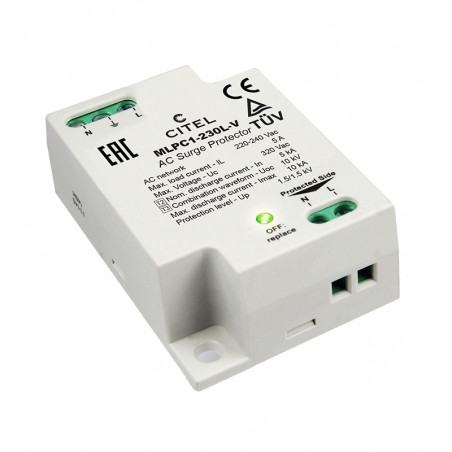

Aparate de tip 2 + 3 (C + D) pentru iluminare cu LED MLPC1-230L-R, MLPC1-230L-V
  • Aparate de tip 2 + 3 (C + D) pentru iluminare cu LED MLPC1-230L-R, MLPC1-230L-V

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: CITEL

Aparate de tip 2 + 3 (C + D) pentru iluminare cu LED MLPC1-230L-R, MLPC1-230L-V

Aparate de tip 2 + 3 (C + D) pentru iluminare cu LED MLPC1-230L-R, MLPC1-230L-V

• Aparat compact 2 + 3
• Asamblare simplă
• Racordare prin arc sau clemă cu șurub
• Semnalizare de stare
• Camera deteriorată - deconectarea de la rețea și de la circuitul de alimentare
• Respectă EN   61643-11
• Aplicație: circuite de capăt, de exemplu iluminare cu LED

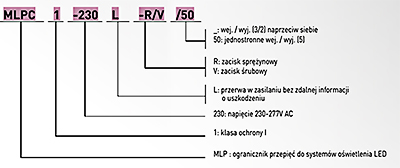

Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V

Date tehnice

Descriere

MLPC-1-230L-R

MLPC-1-230L-R/50

MLPC-1-230L-V

MLPC-1-230L-V/50
Aplicare 230-277V AC
Curent de încărcare max. IL 5A
Cea mai mare tensiune permanentă   Uc 320V AC
Curent de descărcare nominală(15 x 8/20 µs) In 5kA
Curent de descărcare max.(1 x 8/20 µs) Imax 10kA
AVC combinat   (IEC 61643-11)
(1.2/50 µs - 8/20 µs)		 Uoc 10kV / 5kA
AVC combinat   IEEE (C62.41.2)
(1.2/50 µs - 8/20 µs)		 Uoc 10kV / 10kA
Nivel de protecție la tensiune pentru In Up 1,5kV
Rezistența la scurtcircuit ISCCR 10000A



Proprietăți mecanice
Dispozitiv de deconectare termică interior
Dimensiuni de montare vezi figura

Secțiune transversală a cablurilor de curent alternativ

 clemă cu arc max.1,5 mm² borna șurubului max.1,5 mm²
Camera spartă deconectarea de la rețea și separarea circuitului de curent la conexiunea   de tip V
Afișare stare LED
Semnalizare la distanță Nu
Metoda de montare perete / placă de montare
Intervalul de temperatură de funcționare -40 până la +85°C
Materialul carcasei PA66 UL94-V0
Grad de protecție IP20



Standarde de control
IEC 61643-11            Internațională Low Voltage SPD (class II [&] III test)
EN 61643-11            Europa Low Voltage SPD (class II [&] III test)
IEC 61643-21            Internațională -



Dimensiuni și diagrameOgraniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V wymiary

Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V schemat

GDT: Gol de scânteie de descărcare de gaze
V: bloc de variante de mare putere
Ft: protecție termică
este: Dispozitiv de deconectare termică
mai puțin
Citeste mai mult
