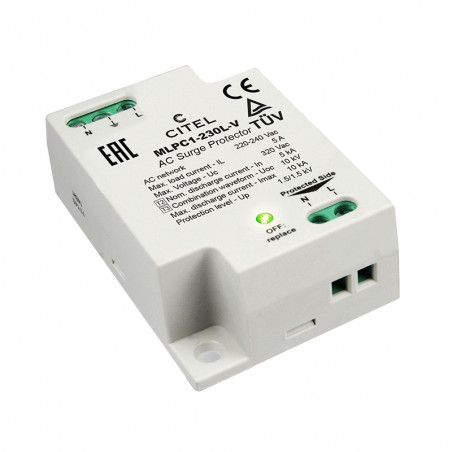

Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V
Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: CITEL

Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V

Opis

  • Kompaktowy ogranicznik przepięć typu 2+3
  • Prosty montaż
  • Połączenie przez zacisk sprężynowy lub śrubowy
  • Sygnalizacja stanu
  • Aparat uszkodzony - odłączenie od sieci i od obwodu prądowego
  • Zgodny z normą EN 61643-11
  • Zastosowanie: obwody końcowe np. oświetlenie LED

Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V



Dane techniczne

Opis MLPC-1-230L-R MLPC-1-230L-R/50 MLPC-1-230L-V MLPC-1-230L-V/50
Zastosowanie 230-277V AC
Maks. znam. prąd obciążenia IL 5A
Najwyższe napięcie trwałej  pracy Uc 320V AC
Znamionowy prąd wyładowczy
(15 x 8/20 µs)		 In 5kA
Maks. prąd wyładowczy
(1 x 8/20 µs)		 Imax 10kA
Udar kombinowany  (IEC 61643-11)
(1.2/50 µs - 8/20 µs)		 Uoc 10kV / 5kA
Udar kombinowany  IEEE (C62.41.2)
(1.2/50 µs - 8/20 µs)		 Uoc 10kV / 10kA
Napięciowy poziom ochrony przy In Up 1,5kV
Wytrzymałość zwarciowa ISCCR 10000A


Właściwości mechaniczne
Termiczne urządzenie odłączające wewnątrz
Wymiary montażowe patrz rysunek
Przekrój przewodów AC zacisk sprężynowy max.
1,5 mm²		 zacisk śrubowy max.
1,5 mm²
Aparat uszkodzony odłączenie od sieci i oddzielenie obwodu prądowego przy połączeniu  typu V
Wyświetlacz stanu LED
Zdalna sygnalizacja brak
Sposób montażu ściana / płyta montażowa
Zakres temperatur pracy -40 do +85°C
Materiał obudowy PA66 UL94-V0
Stopień ochrony IP20


Normy kontrolne
IEC 61643-11            Międzynarodowa Low Voltage SPD (class II [&] III test)
EN 61643-11            Europa Low Voltage SPD (class II [&] III test)
IEC 61643-21            Międzynarodowa -


Wymiary i schematy


Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V wymiary

Ograniczniki przepięć typu 2+3 (C+D) dla oświetlenia LED MLPC1-230L-R, MLPC1-230L-V schemat GDT: Gazowy iskiernik wyładowczy
V: Blok warystorów dużej mocy
Ft: Zabezpieczenie termiczne
to: Termiczne urządzenie odłączające
