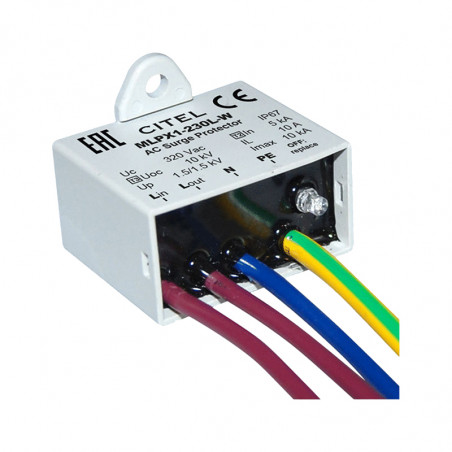

Aparate la supratensiune cu cablaj 2 + 3 (C + D) MLPX1-230L-W
  • Aparate la supratensiune cu cablaj 2 + 3 (C + D) MLPX1-230L-W

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: CITEL

Aparate la supratensiune cu cablaj 2 + 3 (C + D) MLPX1-230L-W

Aparate la supratensiune cu cablaj 2 + 3 (C + D) MLPX1-230L-W

• Armatoare compacte 2 + 3
• Asamblare simplă
• Locuințe în clasa a II-a de protecție
• Grad de protecție IP65
• Indicarea stării dispozitivului
• Aparat deteriorat - separarea rețelei și a circuitului curent
• Îndeplinește cerințele din EN 61643-11
• Aplicație: Protecție sursă de lumină LED



Ograniczniki przepięć z okablowaniem typu 2+3 (C+D) MLPX1-230L-W

Date tehnice

Descriere

MLPX1-230L-W

Aplicare 230-277V AC
Curent de încărcare max. IL 5A
Cea mai mare tensiune a lucrului permanent UC 320V AC

Curent de descărcare nominală
(15 x 8/20 µs) pe pol

In 5kA

Curent de descărcare max.
(1 x 8/20 µs) pe pol

Imax 10kA
AVC combinat (IEC 61643-11) (1.2/50 µs - 8/20 µs) Uoc 10kV / 5kA
AVC combinat IEEE (C62.41.2) (1.2/50 µs - 8/20 µs) Uoc 10kV / 10kA
Nivel de protecție la tensiune pentru I n Up 1,5kV
Rezistența la scurtcircuit ISCCR 10000A
Proprietăți mecanice
Dispozitiv de deconectare termică interior
Dimensiuni de montare vezi figura
Secțiune transversală a cablurilor de curent  AC cablu dublu izolat 1,5 mm² (L / N), 2,5 mm   2 (PE)
Camera spartă separarea de rețea și circuitul curent în cablarea serială
Semnalizarea avariei

LED-ul stins

Semnalizare la distanță Nu
Metoda de montare perete / placă de montare
Intervalul de temperatură de funcționare - 40 până la +85°C
Materialul carcasei PA66 UL94-V0
Grad de protecție IP65

Dimensiuni și diagrame
Ograniczniki przepięć z okablowaniem typu 2+3 (C+D) MLPX1-230L-W wymiary
Ograniczniki przepięć z okablowaniem typu 2+3 (C+D) MLPX1-230L-W schemat

GDT: Gol de scânteie de descărcare de gaze
V: bloc de variante de mare putere
Ft: protecție termică
t °: Dispozitiv de deconectare termică
