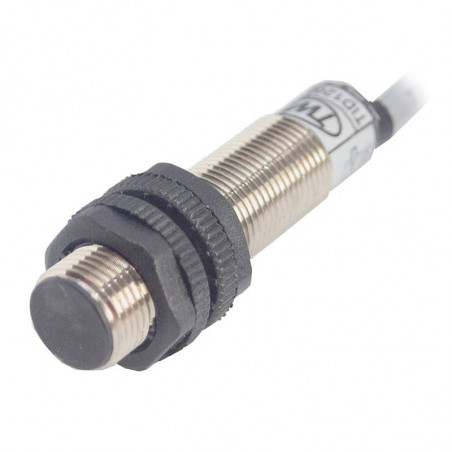

Senzori inductivi TID DC 4 fire, zone de operare crescute
  • Senzori inductivi TID DC 4 fire, zone de operare crescute

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TWT

Senzori inductivi TID DC 4 fire, zone de operare crescute

Caracteristici
• Ieșire NO / NC cu 4 fire
• zone de operare extinse
• carcase metalice
• 10 - 30V DC (10 - 60V DC) *, 200mA (400mA) *
• ieșiri de protecție curente și supratensuale
• Semnalizare LED
• grad de protecție IP67

Specificații

Tensiunea de alimentare
10-30V DC (10-60V DC)*
Valoarea tensiunii de alimentare
≤ 3,5V
Curent de încărcare
200mA (400mA)*
Consum curent fără control
12mA
Tensiunea reziduală
0,8-1,8V DC
Curent rezidual
<10μA
Rezistență la ieșire
6,8kΩ
Histereza comutatoare
< 15%
Recurență
< 10%Sn
Coeficientul de temperatură
< 10%
Temperatura de lucru
-25°C - +70°C
Grad de protecție
IP 67
Carcasă
alama placata cu nichel

Carcasă metalică

M12x1

M12x1

M18x1

M18x1

M30x1,5

M30x1,5

Metoda de montare built-in fara intercalare built-in fara intercalare built-in fara intercalare
Zona de operare nominală 4mm 7mm 8mm 12mm 15mm 22mm
Zona de lucru de funcționare 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania
Tensiunea de alimentare 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Curent de încărcare 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Frecvența de comutare 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Metoda de conectare fir PCW, 2mb
2 x 0,34mm2
fir PCW, 2mb
2 x 0,34mm2
fir PCW, 2mb
2 x 0,34mm2
fir PCW, 2mb
2 x 0,34mm2
fir PCW,
2mb
2 x 0,34mm2
fir PCW, 2mb
2 x 0,34mm2
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Desemnarea senzorului

TID1204P
TID1204N

TID1207P
TID1207N

TID1808P
TID1808N

TID1812P
TID1812N

TID3015P
TID3015N

TID3022P
TID3022N


TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat

Carcasă metalică

M12x1

M12x1

M18x1

M18x1

M30x1,5

M30x1,5

Metoda de montare built-in fara intercalare built-in fara intercalare built-in fara intercalare
Zona de operare nominală 4mm 7mm 8mm 12mm 15mm 22mm
Zona de lucru de funcționare 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania
Tensiunea de alimentare 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Curent de încărcare 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Frecvența de comutare 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Metoda de conectare conector M12 conector M12 conector M12 conector M12 conector M12 conector M12
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Desemnarea senzorului

TID1204PK
TID1204NK

TID1207PK
TID1207NK

TID1808PK
TID1808NK

TID1812PK TID1812NK

TID3015PK
TID3015NK

TID3022PK
TID3022NK


TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat

M12 - conector senzor

TID DC 4 przewody, zwiększone strefy działania
Conexiune
1 10-30V DC maro
2 NC alb
3 0V DC albastru
4 NO negru

* tensiune de alimentare la cerere: 10 -48V DC, 10-60V DC, curent de încărcare 400mA.

Lungimea cablului de ieșire - 2 m (o altă lungime a cablului disponibilă la cerere)
