Seria FPcasete de control din otel inoxidabil cu gauri de buton IP66
  • Seria FPcasete de control din otel inoxidabil cu gauri de buton IP66
  • Seria FPcasete de control din otel inoxidabil cu gauri de buton IP66

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FLEXTEC

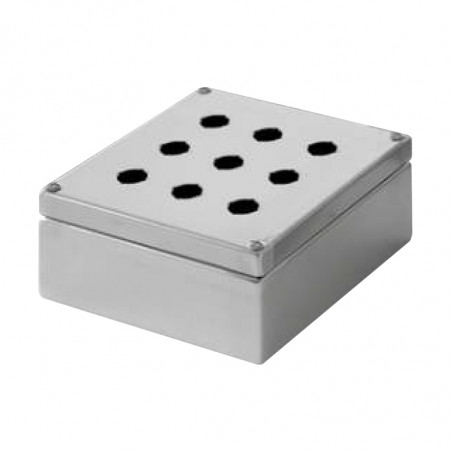

Seria FPcasete de control din otel inoxidabil cu gauri de buton IP66

FP – Cutii cu gauri pentru butoane

Seria de placă FP a fost proiectată păstrând atât standardele de calitate, cât și cele de construcție care garantează o rezistență ridicată la coroziune și o protecție excelentă pentru componentele instalate. Prin urmare, este o soluție ideală pentru aplicații în medii agresive, tipice pentru produsele farmaceutice, chimice, alimentare sau pentru utilizarea în medii externe. La cererea clientului, cutiile FP pot fi livrate conform proiectelor individuale.

Paramettri tehnici

Material Stal nierdzewna AISI304 (EN 1.4301)/ AISI316L (EN 1.4404) (na życzenie), wykończenie matowe, grubość 1,2mm
Corp Spawany, wyposażony jest w 4szczelne tuleje, które umożliwiają mocowanie do ściany za pomocą srub M5, możliwość montażu szyny DIN lub płyty montażowej (opcja)
Capac Spawana, wyposażona w cztery śruby.
Sigiliu Uszczelnienie jest zapewnione przez uszczelkę z pianki poliuretanowej.
Împământare Pinii de împământare M5x15 pentru corp și capac, piulițe M5.
Tratament Tratament „Scotch-Brite”.


Standarde:

  • IP66 IK10
  • NEMA TIP 1, 12, 4, 4X
  • EN 62208: 2011
  • EN 60529 / 09.200
  • EN 50102 / 05.96
  • 89/392 / CEE
  • UL 508 A
  • NEMA STANDARD PUBLICARE 250


Desene tehnice - seria Linear



Tabel cu dimensiuni
COD Dimensiuni OBJ. Greutate   Numărul de atașamente din spate Numărul de șuruburi de capac   Numărul de găuri Puterea disipată
B H P m³ Kg A C D     E F
FP10109 100 100 90 0,001 0,704 70,5 69,6 69,6 2 4 50 50 1 5W
FP10159 100 150 90 0,001 0,946 70,5 69,6 119,6 2 4 50 100 2 6,5W
FP10209 100 200 90 0,002 1,177 70,5 69,6 169,6 2 4 50 150 3 8W
FP10309 100 300 90 0,003 1,232 70,5 69,6 269,6 2 4 50 250 5 12,5W
FP15159 150 150 90 0,002 1,419 70,5 119,6 119,6 2 4 75 100 4 8W
FP151512 150 150 120 0,003 2,101 100,5 119,6 119,6 2 4 75 100 4 9,5W
FP15309 150 300 90 0,004 2,376 70,5 119,6 269,6 2 4 75 250 10 12,5W
FP153012 150 300 120 0,005 1,870 100,5 119,6 269,6 2 4 75 250 10 13,5W
FP20209 200 200 90 0,004 2,112 70,5 169,6 169,6 4 4 150 150 9 11,5W
FP202012 200 200 120 0,005 2,552 100,5 169,6 169,6 4 4 150 150 9 12,5W
FP20309 200 300 90 0,005 2,860 70,5 169,6 269,6 4 4 150 250 15 14,5W
FP203012 200 300 120 0,007 3,608 100,5 169,6 269,6 4 4 150 250 15 16W
