Seria GKN - intrerupatoare de siguranta
  • Seria GKN - intrerupatoare de siguranta

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Honeywell

Seria GKN - intrerupatoare de siguranta

Întrerupătoarele de serie GKN sunt întrerupătoare de siguranță economice și compacte care oferă o fiabilitate excelentă. Șase tipuri diferite de taste de pornire sunt disponibile.

Întrerupătoarele de serie GKN îndeplinesc cerințele IEC 60947-5-1, precum și certificate CULus, CE și CCC.

Date tehnice:

· Contacte de siguranță forțate.
· Șase taste de acționare din care să alegeți.
· Izolare dublă în conformitate cu cerințele IEC 60947-5-1
· Certificate internaționale (cULus, CE, CCC)
· Trei intrări prin cablu
· Baie mare de conectare prin cablu.
· Intrare mare de cablu M20.
· Cap cu patru intrări

Avantaje

· Produsul respectă standardele internaționale de siguranță.
· Suprafață de aplicare mare.
· Nu este necesară legarea la pământ.
· Produsul final poate fi vândut în toată lumea.
· Flexibilitate pentru a alege orientarea cablului în raport cu comutatorul.
· Cablare simplificată
· Nu este necesară reconfigurarea orientării capului

Cerere

· Mașini pentru prelucrarea lemnului
· Dispozitive de imprimare și finisare în producția de hârtie
· Mașini și echipamente de modelare prin injecție din plastic.
· Mașini de ambalat
· Echipamente de dragare și pompare
· Echipamente pentru producerea dispozitivelor cu semiconductor.
· Producția de ambalaje.
· Dispozitive speciale


Specificatii



Desemnarea și tipul de utilizare Curent nominal Ie [A] la tensiune nominală Ue [V]
  120 V~ 125 V= 240 V~ / 250 V= 600 V~

AC15

A600

 6 A - 3 A 1,2 A

DC13

Q300

 - 0,55 A 0,27 A -



Curent termic continuu nominal (ith)
10A
Etanșare
IP67; NEMA 1, 4, 12, 13

Tensiune nominală de rezistență la impuls (Uimp)
2500V
Gradul de poluare
2 (micro-mediu în interiorul carcasei); 3 (mediu macro la locul de instalare)
Tensiune nominală de izolare (Ui)
600 V
Intervalul de temperatură de funcționare
-25 °C pana la 70 °C [-13 °F pana la 158 °F]
Interval de temperatură de depozitare
-40 °C pana la 85 °C [-40 °F pana la 185 °F]
Dispozitiv de protecție la scurtcircuit (tip și dimensiune)
Siguranță de clasă J (10 A/ 690 V)
Durata de viață mecanică
1 000 000 cicluri
Curent de scurtcircuit condiționat
1000 A



ATENȚIE:

Respectarea cerințelor:
Directive ale Uniunii Europene: Produse electrice de joasă tensiune 73/23 / CEE, astfel cum a fost modificată93 / 68 / CEE.
Directive ale Uniunii Europene: Mașini 98/37 / CEE, numai în măsura în care prezenta directivă se referă la componente care îndeplinesc o funcție de siguranță.
Standarde IEC / EN60947-5-1.

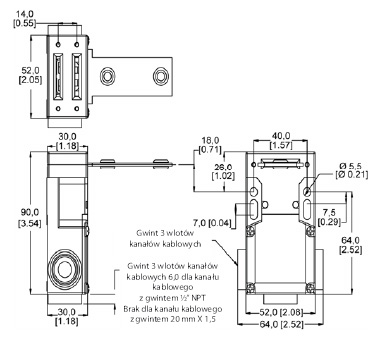

Dimensiuni de montare [mm / inch]

Diagrama de bază a conexiunilor și călătoriei
Contact comutator - cod 21: 2NC / 1NO (BBM) contacte

Contact NC - NC
NU - luați contact
BBM - contact intermitent de schimb (uscat)
Comutator - cod 30: 3NC contacte

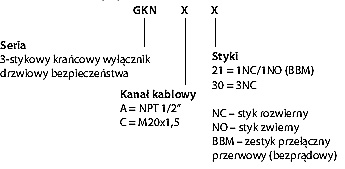

Desemnarea codului la comandă



Desemnarea codului la comanda comutatorului (combinații disponibile)
Tip Nume

GKNA21

 Întrerupător de ușă de siguranță cu 3 pini, întrerupător limită, intrare cablu 1/2 "NPT, contact pauză 2NC / 1NO (BBM)

GKNA30

 Întrerupător de siguranță cu intrare dublă, întrerupător de limitare, cu cheie, intrare cablu NPT 1/2 ", contacte de rupere 3NC

GKNC21

 Întrerupător ușă de siguranță cu 3 pini, întrerupător limită, intrare cablu M20x1.5, contact pauză 2NC / 1NO (BBM)

GKNC30

 Întrerupător de siguranță cu intrare dublă, întrerupător limită, cu cheie, intrare de cablu M20x1.5, contacte de întrerupere 3NC
Desemnarea codului la comanda cheii de acționare (combinații disponibile)
Tip Nume

GKZ41

 Cheie simplă

GKZ42

 Cheie unghiulară 90°

GKZ43

 Cheie reglabilă, stânga-dreapta

GKZ44

 Cheie reglabilă, în sus și în jos

GKZ45

 Cheie omni-direcțională

GKZF1

 Cheie de canal

Dimensiuni cheie de acționare [mm / inci]

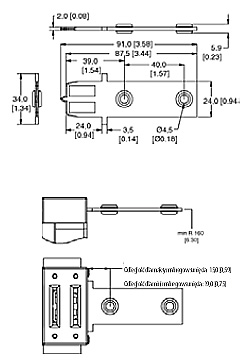

GKZ41 (șurub M4)

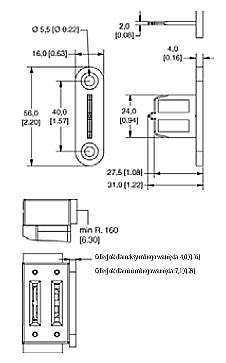

GKZ42 (șurub M5)

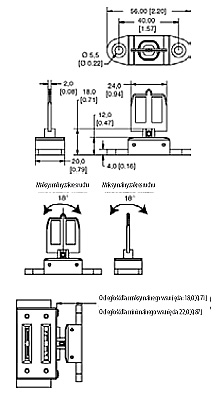

GKZ43 (șurub M5)
GKZ41 (wkręt M4) wymiar wymiar GKZ42 (wkręt M5) wymiar GKZ43 (wkręt M5)

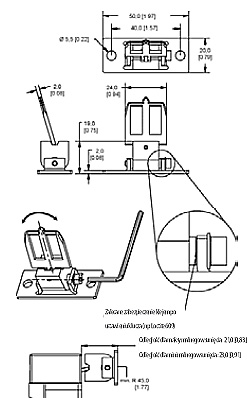

GKZ44 (șurub M5)

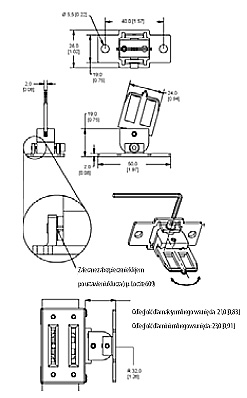

GKZ44 (șurub M5)

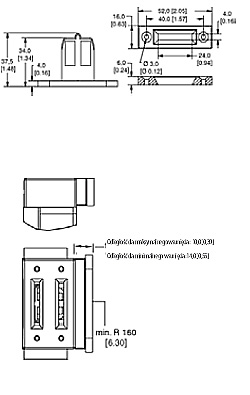

GKZF1 (șurub M5)
wymiar GKZ44 (wkręt M5) wymiar GKZ44 (wkręt M5) wymair GKZF1 (wkręt M5)
mai puțin
