SILICOUL 13,8kV -60°C pana la + 180°C (clasa H)
  • SILICOUL 13,8kV -60°C pana la + 180°C (clasa H)

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

SILICOUL 13,8kV -60°C pana la + 180°C (clasa H)

Date tehnice

• temperatura de lucru continuă de la -60 ° C la + 180 ° C
• rezistență la șoc termic bun și la UV
• rezistență mecanică excelentă
• tensiunea nominală: 13,8 kV
• tensiunea de testare a izolației: 30 kV

Produs:

• culoare izolatoare standard: alb
• culoarea standard a împletirii de întărire: negru

Ambalaj:

• role, tambururi, tamburi

Aprobări - Standarde:

• Certificat Lloyd conform cu testele descrise în următoarele standarde:
IEC 60228, IEC 60092-350 / 354/360,
IEC 60754-2, IEC 60332-1-1 / 2,
IEC 60332-3-22 categoria A și IEC 60331-11 / 21

Aplicații:

• instalații în mașini rotative: motoare, alternatoare, generatoare,
• instalații în mașini statice: transformatoare, inductoare, invertoare,
• construcții navale, căi ferate,
• sisteme de alimentare.

Opțiuni:

• miez de staniu foarte flexibil - clasa 6 IEC 60228 - consultați-ne
• miez de cupru flexibil sau foarte flexibil, acoperit cu argint sau nichelat - clasa 5 sau 6 IEC 60228 - consultați-ne
• fără a consolida împletirea ref. SILICOUL® ST 13,8 KV - consultați-ne
• împletitură din fibră sintetică lăcuită. SILICOUL® RI 13,8 KV - consultați-ne
• împletitură de fibre la temperatură înaltă - consultați-ne
• împletitura de armare exterioară din oțel galvanizat sau oțel inoxidabil: ref. SILICOUL® BG 13,8 KV sau SILICOUL® BI 13,8 KV - consultați-ne
• cablu multi-nucleu format din mai multe cabluri individuale SILICOUL® de 13,8 KV - consultați-ne
• alte secțiuni transversale - consultați-ne
• alte culori - consultați-ne
• alte marcaje - consultați-ne
• alte opțiuni - consultați-ne

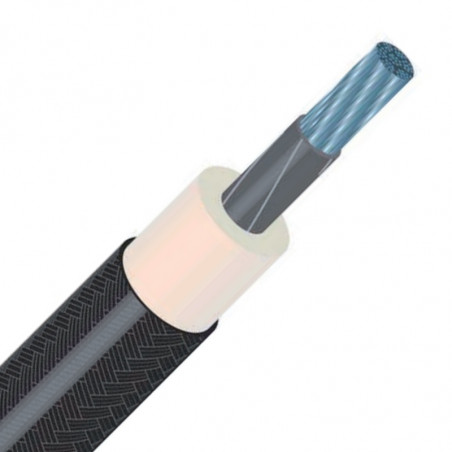

1- conductor de cupru alb alb flexibil   - clasa 5 conform IEC 60228
2- bandă separată
3- izolatie siliconica
4- geacă de acoperire sintetică întărită


Secțiunea nominală a miezului
[mm2]
Construcție diametrul sârmei x Ø Rezistență liniară maximă la 20 ° C (miez de cupru)
[Ω/km]
Diametrul exterior nominal
[mm]

Greutate aproximativa


[kg/km]
2.5 50 x 0.25 8.21 10.2 107
4 56 x 0.30 5.09 1 1.0 132
6 84 x 0.30 3.39 1 1.8 162
10 80 x 0.40 1.95 13.1 224
16 126 x 0.40 1.24 14.2 287
25 196 x 0.40 0.795 15.7 390
35 276 x 0.40 0.565 17.2 496
50 396 x 0.40 0.393 18.9 649
70 360 x 0.50 0.277 20.3 847
95 485 x 0.50 0.210 23.2 1079
120 608 x 0.50 0.164 25.2 1349
150 756 x 0.50 0.132 27.9 1672
185 944 x 0.50 0.108 29.3 2017
240 1221 x 0.50 0.0817 33.1 2650
300 1525 x 0.50 0.0654 35.5 3209
400 2037 x 0.50 0.0495 39.6 4152
