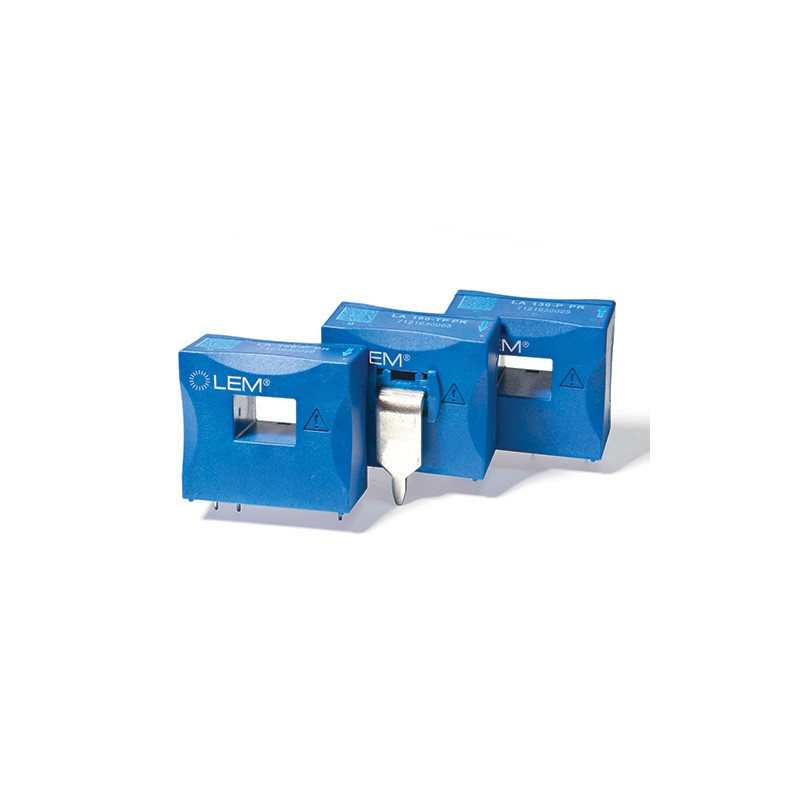

Traductor de curent LA 130-P
Traductor de curent LA 130-P

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: LEM

Traductor de curent LA 130-P

  • LA 130-P
  • Precizie 0.5
  • Curent nominal (A) 130
  • Semnal primar [CA / CA+CC / CC] AC+DC
  • Tensiune de alimentare [V] ±12…15
  • Montare [THT / SMD / DIN / Panou / Pe șină principală] THT
  • Aplicație Acționări/Surse de alimentare/Energie regenerabilă/Sudura
  • Tipul semnalului de ieșire [curent/tensiune] Voltaj
  • Temperatura minimă de funcționare [°C] -40
  • Temperatura maximă de funcționare [°C] 85
  • Răspuns în frecvență (-3dB) [kHz] 150
  • Buclă de feedback [deschisă / închisă] // tehnologia Eta Zakritas

Descriere:

Conceput pentru măsurarea electronică a curentului: CC, CA, pulsat etc., cu izolație galvanică între circuitele primare și secundare.

Caracteristici principale:

  • Traductor de curent cu buclă închisă (compensată) care utilizează efectul Hall
  • Carcasă izolată din plastic conform UL 94-V0
  • Precizie excelentă
  • Liniaritate foarte bună
  • Derivă de temperatură scăzută
  • Timp de răspuns optimizat
  • Lățime de bandă largă
  • Fără pierderi de inserție
  • Imunitate ridicată la interferențe externe
  • Capacitate de suprasarcină pentru acționări de curent

    • Aplicații:

    • Acționări de curent și servomotoare cu viteză variabilă Motoare
    • Convertoare statice pentru acționări de motoare de curent continuu
    • Aplicații alimentate de baterii
    • Surse de alimentare neîntreruptibile (UPS)
    • Surse de alimentare în comutație (SMPS)
    • Surse de alimentare pentru aplicații de sudare

    Date tehnice:

    Parametru Valoare
    Curent primar nominal RMS 130A
    Măsurarea curentului primar Interval 0…±200A
    Măsurarea rezistenței la: TA=85°C
    ±12V ±130Amax 10Ω 43Ω
    ±200Amax 10Ω 18Ω
    ±15V ±130Amax 30Ω 65Ω
    Curent secundar nominal RMS 130mA
    Raport turbocomutator 1:1000
    Tensiune de alimentare (±5%) ±12…15V
    Consum de curent la UC=±15V 10 + IS mA
    Eroare la IPN, TA=25°C < 0.5%
    Răspuns în frecvență (-1dB) DC…150kHz
    Temperatura de funcționare -40÷85°C
    Temperatura de depozitare -40÷95°C
    Secundar Rezistența la înfășurare la TA=25°C 21±1.5Ω
    Împământare <25g
mai puțin
Citeste mai mult
