Traductoare de distanță de cablu PT1
  • Traductoare de distanță de cablu PT1

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Celesco

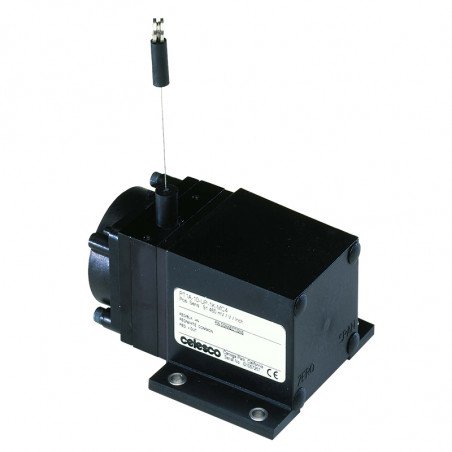

Traductoare de distanță de cablu PT1

Grup de traductor compact / OEM PT1 (până la 1250 mm)

- Domeniu de măsurare 1250 mm
- Carcasă compactă
- Simplu de instalat

Date tehnice

Grupa

PT1A

PT1DC

PT1DN

PT1E

PT1MA

PT1232

Semnal de ieșire potențiometru

voltaj

device net encoder curent RS232

Date tehnice

Interval de măsurare [mm] 1250 1250 1250 1250 1250 1250
Precizie

[±% din domeniul de măsurare]

0,25...0,10% 0,28...0,015% 0,25...0,10% 0,02...0,04% 0,28...0,15% 0,25...0,10%
Recurență

[±% din măsurarea completă]

0,02% 0,05% 0,02% 0,02% 0,05% 0,02%
Durabilitatea în cicluri 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln - 250k...2,5 Mln 250k...2,5 Mln

Carcasă

Material

Plastic ABS;
aluminiu
anodizat

Plastic ABS;
aluminiu
anodizat

Plastic ABS;
aluminiu
anodizat
Plastic ABS;
aluminiu
anodizat
Plastic ABS;
aluminiu
anodizat
Plastic ABS;
aluminiu
anodizat
Grad de protecție IP65 IP65 IP67 IP65 IP65 IP50
Temperatura de lucru -40...90°C -17...90°C -17...85°C -17...71°C -17...90°C -17...85°C
Vibratii Până la 10g la 2000 Hz max Până la 10g la
2000 Hz max
Până la 10g la
2000 Hz max
Până la 10g la
2000 Hz max
Până la 10g la
2000 Hz max
Până la 10g la
2000 Hz max

Cablu de măsurare

Oțel inoxidabil
acoperit cu nailon

[cal] *
ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019
Oțel inoxidabil - - - - - -
Termoplastic - - - - - -

Conexiune electrică

Sfaturi de lipit - - - - - -
Cabluri - - - - - -
Cablu 7,6 m  7,6 m  - 7,6 m 7,6 m 7,6 m
Plug

micro-plug 4pol. +
Cablu 3,5 m;
dop de plastic
6 poli + soclu

micro-plug 4pol. +
Cablu 3,5 m;
dop de plastic
6 poli + soclu

micro plug 5 poli
(de asemenea, cablu de 5 m)

micro-plug 4pol. +
Cablu 3,5 m;
dop de plastic
6 poli + soclu

micro-plug 4pol. +
Cablu 3,5 m;
dop de plastic
6 poli + soclu

dop
din plastic
6 poli + soclu

Proprietăţi

Priza de cablu Protecție opțională a cablului împotriva reflectării Protecție opțională a cablului împotriva reflectării Protecție opțională a cablului împotriva reflectării Protecție opțională a cablului împotriva reflectării Protecție opțională a cablului împotriva reflectării -

*) 1 inch = 25,4 mm
