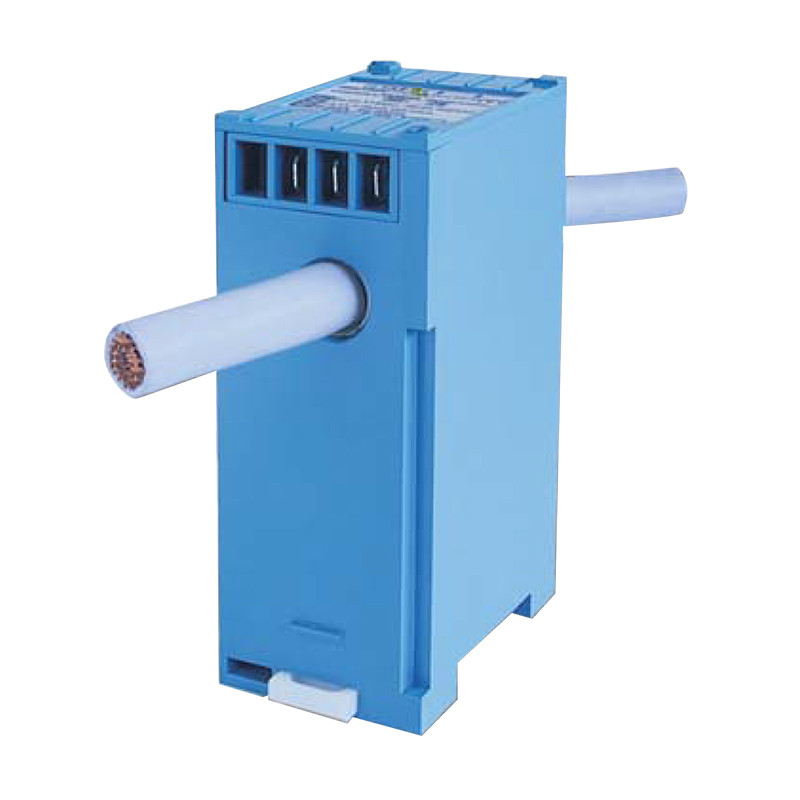

Transformatoare de curent cu traductor încorporat
Transformatoare de curent cu traductor încorporat

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Transformatoare de curent cu traductor încorporat

Transformatoare de curent multigama cu ieșire 4..20mA, seria MAC…/MAT…

Transformatoarele de curent cu traductor încorporat sunt produse inovatoare care măsoară curentul alternativ și oferă la ieșire un semnal 4..20 mA, standard pentru controllere PLC sau alte sisteme de monitorizare. Într-o singură carcasă se află transformatorul, traductorul și un trimmer care permite ajustarea uneia dintre gamele de curent primar disponibile pentru modelul respectiv.

Avantajele acestei soluții:

  • reducere semnificativă a costurilor,
  • instalare foarte simplă a cablurilor,
  • creșterea fiabilității generale a dispozitivului.

Așadar, transformatoarele cu traductor sunt dispozitive de măsurare destinate monitorizării precise a curentului primar în sistemele de energie și de măsurare. Datorită utilizării miezului și a înfășurărilor primare și secundare, ele permit măsurarea curenților mari cu mare precizie, generând o ieșire de curent continuu (DC) sau tensiune constantă adaptată standardelor controlerelor și sistemelor de automatizare. Sunt utilizate în instalații industriale, transformatoare de joasă tensiune, sisteme de automatizare și oriunde este necesară măsurarea precisă a curentului primar, de exemplu până la 3000 A, conform standardelor și cerințelor de compatibilitate electromagnetică.

Date generale

Curent 5-6000A
Semnal de ieșire 4-20 mA
Sarcină 0-1100 Ω
Tensiunea de alimentare 10-32 Vdc
Clasa de precizie 1
Timp de reacție <200msec
Frecvență 50 -60 Hz
Tensiune maximă de lucru 0,72 kV
Tensiunea testului de izolație 3kV x 50Hz (60sec.)
Grad de protecție IP 20
izolație Clasa E
Temperatura de lucru -25 +50 oC
Temperatura de depozitare -40 +50 oC
Terminale secundare integrate 6 mm2
Factorul de siguranță N<5
Curent dinamic 2.5 x I th
Îndeplinește standardele EN 60044-1
EN 60688
Clasa de inflamabilitate UL94-V0

Diagramă Schema de conectare



Transformatoare de curent multi-range cu ieșire de 4-20mA MAC021XXXG42 MAC017XXXG42 MAC032XXXG42 MAC040XXXG42 M AT061XXXG42 MAT 101XXXG42
Nr. Cat

MAC021XXXG42

MAC017XXXG42

MAC032XXXG42

MAC040XXXG42

M AT061XXXG42

MAT 101XXXG42
Cablu (dimensiune) Ø 21 mm Ø 17 mm Ø 23 mm Ø 32 mm Ø 51 mm
Șină (dimensiunea) 20 x 10 mm 15x5 mm 32 x 10 mm 40 x 10 mm 61 x 31 mm 101 x 55 mm
Tipul de atașament D - 1 - P D - 1 - P D - I - P D - I - P I I
Lățime 70 mm 56 mm 56 mm 70 mm 90 mm 130 mm
Min. 46 mm 36,5 mm 45 mm 56 mm 68 mm 115 mm
Gamă
5 A •
6 A •
7,5 A •
10 A •
15 A •
20 A • •
25 A •
30 A • •
40 A   •
50 A   • •
60 A   • •
75 A     •
80 A   •
100 A   • • •
120 A   •   •
125 A     •
150 A     • •
200 A     • • •
250 A     • •
300 A     • • •
400 A       • • •
500 A       • •
600 A       • • •
750 A
800 A         • •
1000 A         • •
1200 A         • •
1250 A
1500 A
1600 A           •
2000 A           •
2400 A           •
2500 A
3000 A
4000 A
5000 A
6000 A


Transformatoare de curent multi-range cu ieșire de 4-20mA		 MAT 127XXXG42 MAT 128XXXG42 MAT129XXXG42 MAT165XXXG42 MAT225XXXG42
Nr. Cat

MAT 127XXXG42

MAT 128XXXG42

MAT129XXXG42

MAT165XXXG42

MAT225XXXG42
Cablu (dimensiune)
Șină (dimensiunea) 127x 55 mm 127 x 85 mm 127 x 105 mm 165 x 127 mm 225 x 127 mm
Tipul de atașament B I I I I
Lățime 185 mm 185 mm 185 mm 308 mm 368 mm
Min. 156 mm 156 mm 156 mm 238 mm 298 mm
Gamă
5 A
6 A
7,5 A
10 A
15 A
20 A
25 A
30 A
40 A
50 A
60 A
75 A
80 A
100 A
120 A
125 A
150 A
200 A
250 A
300 A
400 A
500 A •
600 A •
750 A •
800 A
1000 A • • • • •
1200 A   • • • •
1250 A •
1500 A • • • • •
1600 A
2000 A • • • • •
2400 A
2500 A • • • • •
3000 A • • • • •
4000 A   • • • •
5000 A   • • • •
6000 A   • • • •

B - Montare pe șină
I - Sistem de fixare încorporat
D - șină Din
P-Picior de montare

Dacă este necesar să se măsoare curenți denaturați, sunt disponibile versiuni pentru măsurarea adevăratei valori RMS a TRMS. În acest caz, litera „R” trebuie adăugată înainte de litera „G” din codul de comandă.

Transformatoare de curent cu traductor integrat

Transformatoarele de curent cu traductoare integrate sunt proiectate pentru a măsura RMS RMS sau TRMS RMS. Pentru formele de undă distorsionate, eroarea suplimentară este de 0,5% pentru factorul de creastă < 3 și 1% pentru factorul de creastă < 7

Przekładniki prądowe ze zintegrowanym przetwornikiem


Date generale

Semnal de ieșire - Valori nominale
(sarcină maximă)

 0-1mA(15kΩ); 0-5mA(3kΩ); 0-20mA(750Ω);
4-20mA (750Ω); 0-10V (>2kΩ)
Tensiunea de alimentare Standard115-230 Va.c
Na życzenie    24V a.c; 48Va.c; 400Va.c;
24V d.c; 48V d.c; 110V d.c;
220Vd.c; 20-60Va.c/d.c;
80-260V a.c/d.c.
Clasa de precizie 1
Interval de curent nominal 5..120%  In
Timp de reacție <200 ms
Suprasarcină continuă 2x In
Suprasarcină pe termen scurt 20 x In
Frecvență 50-60 Hz
Temperatura de lucru -10 +50 oC
Temperatura de depozitare -30 +70 oC
Îndeplinește standardele EN 60688
Clasa de inflamabilitate UL94-V0
Tensiunea testului de izolație 2kV, 50Hz, 60sec
Test de impact 5kV 1.2/50 µs
Dimensiuni Schema de conectare
Przekładniki prądowe ze zintegrowanym przetwornikiem wymiar Przekładniki prądowe ze zintegrowanym przetwornikiem schemat podłaczenia

Gamă RMS TRMS
5A

MCOEAQ005

MCOEAR005
10A

MCOEAQ010

MCOEAR010
15A

MCOEAQ015

MCOEAR015
20A

MCOEAQ020

MCOEAR020
25A

MCOEAQ025

MCOEAR025
30A

MCOEAQ030

MCOEAR030
40A

MCOEAQ040

MCOEAR040
50A

MCOEAQ050

MCOEAR050
60A

MCOEAQ060

MCOEAR060
80A

MCOEAQ080

MCOEAR080
100A

MCOEAQ100

MCOEAR100
mai puțin
