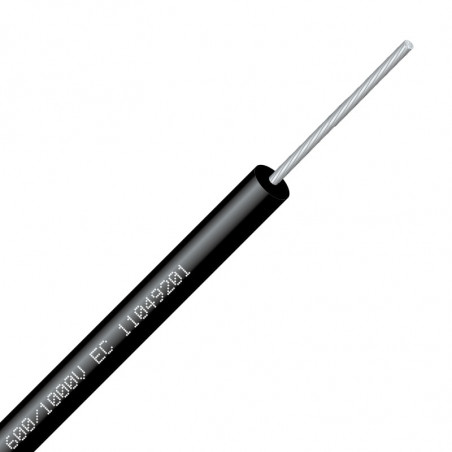

VARPREN 155 UL -10°C pana la + 150°C
  • VARPREN 155 UL -10°C pana la + 150°C

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

VARPREN 155 UL -10°C pana la + 150°C

Date tehnice

•   temperaturi de funcționare continuă: de la -10 ° C la + 150 ° C
•   rezistență chimică excelentă
•   compatibil cu majoritatea lacurilor de impregnare
• Tensiuni nominale   conform stilului nr.
•   Tensiunea testului de izolare: 10 x Tensiune nominală

Produs:

• Culori de izolare standard  : alb, negru, albastru, maro, roșu sau verde-galben

Aprobări - Standarde:

• omologare UL 758 - nr .: E101965.
• aprobare CUL (CSA) în conformitate cu C22.2 Nr. 210 Nr.:E101965.
•   "Test de flacără orizontală" în conformitate cu UL
•   "Clasa de inflamabilitate FT2" în conformitate cu cUL

Aplicație:

• Cablaj   Clasa F pentru motoare electrice
• cablare industrială la temperaturi ridicate până la + 150 ° C
• Iluminare

Opțiuni:

• Conductor de cupru   nichelat - consultați-ne
•   alte culori - consultați-ne
•   alte secțiuni și clase de flexibilitate - consultați-ne
•   alte opțiuni - consultați-ne.

1-   miez format din cupru gol sau conserve
2-   izolare: Varpen®




Secțiunea transversală nominală
AWG [mm2] Construcție

numărul de fire x Ø

Grosime nominală
strat de izolare

[Mm]

Diametrul exterior nominal

[mm]

22 0.34 19 x 0.15 0,76 2.35
- 0.5 19 x 0.18 0,76 2.5
20 0,60 19 x 0,20 0,76 2,6
- 0.75 24 x 0.20 0,76 2.7
18 0.93 19 x 0.25 0,76 2.8
- 1 32 x 0.20 0,76 2.9
16 1.34 19 x 0.30 0,76 3.1
- 1.5 30 x 0.25 0,76 3.15
14 - 19 x 0.37 0.76 3.4
- 2.5 50 x 0.25 0.76 3.6
12 - 37 x 0.34 0.76 4.0
- 4 52 x 0.30 0.76 4.1
10 - 37 x 0.43 0.76 4.7
- 6 84 x 0.30 0.76 4.8
8 - 70 x 0.40 1.14 6.3
- 10 77 x 0.40 1.14 7.0
6 - 105 x 0.40 1.52 8.4
- 16 119 x 0.40 1.52 8.8
4 - 168 x 0.40 1.52 9.8
- 25 196 x 0.40 1.52 10.4
2 35 259 x 0.40 2.04 11.7
1 - 342 x 0.40 2.04 13.6
- 50 370 x 0.40 2.04 14.3
1/0 - 425 x 0.40 2.04 15.0
2/0 70 340 x 0.50 2.04 16.5
3/0 - 434 x 0.50 2.04 17.7
- 95 475 x 0.50 2.04 18.7
4/0 - 546 x 0.50 2.04 19.6
    metal conductiv BCDEFG



Metale conductive
B Cupru conservat
B* Cupru conservat (Ø > 0.38 mm)
C Cupru placat cu nichel
D Cupru placat cu argint
E Nichel
F Cupru pur
F* Cupru pur (Ø > 0.38 mm)
G Cupru placat cu nichel 27%



AWM I A     cablare internă, neexpunând daune mecanice
AWM I A/B   cablaj intern
AWM II A/B   cablare internă și externă
NS   nespecificat
VNS   Tensiune nespecificată
