Symulator spadków wysokiego napięcia CDN PDRP-200T3
Symulator spadków wysokiego napięcia CDN PDRP-200T3

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EMC Prima

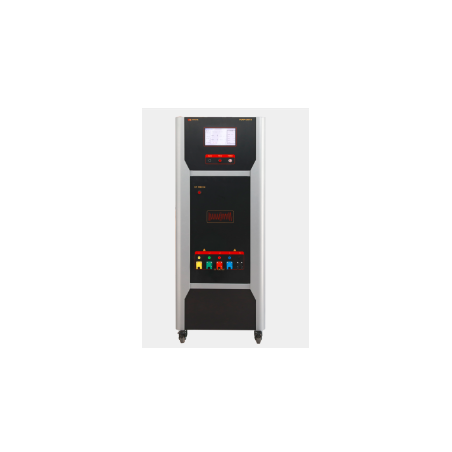

Имитатор падения высокого напряжения CDN PDRP-200T3

  • PDRP-200T3

PDRP-200T3 — это высоковольтное, сильноточное устройство связи/развязки, предназначенное для испытаний на циклическое падение напряжения питания переменного тока. Устройство обеспечивает автоматическое трёхфазное соединение/развязку, обеспечивая максимальную нагрузочную способность испытываемого устройства (EUT) 380 В переменного тока, 200 А в трёхфазной пятипроводной системе. Следует отметить, что другие уровни напряжения и тока для испытуемого устройства могут быть настроены в соответствии с индивидуальными требованиями заказчика.

Характеристики устройства:

  • Нагрузочная способность испытуемого устройства (EUT) по переменному току: 380 В, 200 А, трёхфазная, пятипроводная система
  • Сильноточный авиационный разъём: обеспечивает безопасное и надёжное соединение.
  • Встроенные параметры, соответствующие международным стандартам качества: гарантируют надёжность и повторяемость испытаний.
  • Максимальное изменение напряжения может достигать 100%: позволяет моделировать экстремальные условия.
  • Цветной сенсорный экран 10,1 дюйма: обеспечивает удобное и интуитивно понятное управление.
  • Фазовый угол инжектируемого импульса: Асинхронная настройка или любое значение в диапазоне 0–360°.
  • Встроенный интерфейс RJ45, дополнительное программное обеспечение для измерений и дистанционного управления: расширяет возможности управления испытаниями и анализа.

Соответствие стандартам:

  • IEC61000-4-11 / GB/T17626.11

Технические данные:

Параметр Значение
Модель продукта PDRP-200T3
Диапазон изменения напряжения 0% ~ 120%
Длительность 0,5 ~ 6000,0 циклов
Разрешение 0,5 цикл
Настройка фазы переключения 0° ~ 359° или асинхронный
Повторение изменения напряжения 1 ~ 60000 раз
Интервал 0,5 ~ 6000,0 циклов
Разрешение 0,5 цикла
Режим запуска Автоматический, внутренний срабатывание
Соединительная способность 3-фазный переменный ток 380 В / 200 А
Рабочее напряжение 220 В переменного тока ±10%, 50/60 Гц
Стандартные уровни падения напряжения 0%, 40%, 70%, 80%, 120%
Падение напряжения 1°
Фазовое разрешение 1°
