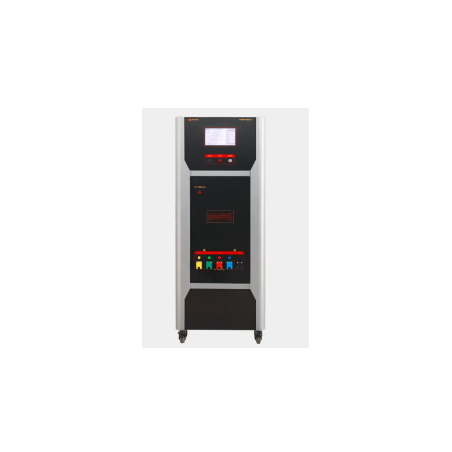

Simulador de caída de alta tensión CDN PDRP-200T3

El PDRP-200T3 es una red de acoplamiento/desacoplamiento de alta tensión y alta corriente diseñada para pruebas de caída de tensión de alimentación de CA cíclica. El dispositivo permite el acoplamiento y desacoplamiento trifásico automático, ofreciendo una capacidad de carga máxima del dispositivo bajo prueba (EUT) de 380 V CA, 200 A, en un sistema trifásico de cinco hilos. Cabe destacar que se pueden personalizar otros niveles de voltaje y corriente para el EUT según las necesidades individuales del cliente.

Características del dispositivo:

• Capacidad de carga de CA del EUT (Dispositivo bajo prueba): 380 V, 200 A, sistema trifásico de cinco cables
• Conector de aviación de alta corriente: Garantiza una conexión segura y confiable.
• Parámetros integrados que cumplen con los estándares internacionales de calidad: Garantizan pruebas confiables y repetibles.
• Cambio máximo de voltaje: Permite la simulación de condiciones extremas.
• Pantalla táctil a color de 10.1 pulgadas: Permite un manejo cómodo e intuitivo.
• Ángulo de fase del pulso inyectado: Ajuste asíncrono o cualquier valor en el rango de 0–360°.
• Interfaz RJ45 integrada, software opcional de medición y control remoto: Amplía las capacidades de gestión y análisis de pruebas.

Cumplimiento de normas:

• IEC61000-4-11 / GB/T17626.11

Datos técnicos:

Parámetro	Valor
Modelo del producto	PDRP-200T3
Rango de variación de voltaje	0 % ~ 120 %
Duración	0,5 ~ 6000,0 ciclos
Resolución	0,5 ciclo
Ajuste de la fase de conmutación	0° ~ 359° o asíncrono
Repeticiones de cambio de voltaje	1 ~ 60000 veces
Tiempo de intervalo	0,5 ~ 6000,0 ciclos
Resolución	0,5 ciclos
Modo de disparo	Automático, disparo interno
Capacidad de acoplamiento	CA trifásica 380 V / 200 A
Alimentación de funcionamiento	CA 220 V ±10 %, 50/60 Hz
Niveles estándar de caída de tensión	0 %, 40 %, 70 %, 80 %, 120 %
Caída de tensión	Resolución de fase	1°
